方管焊接组合式管材承托支架结构

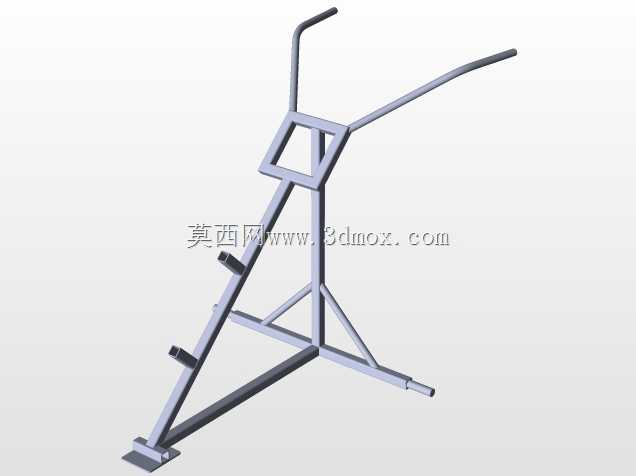

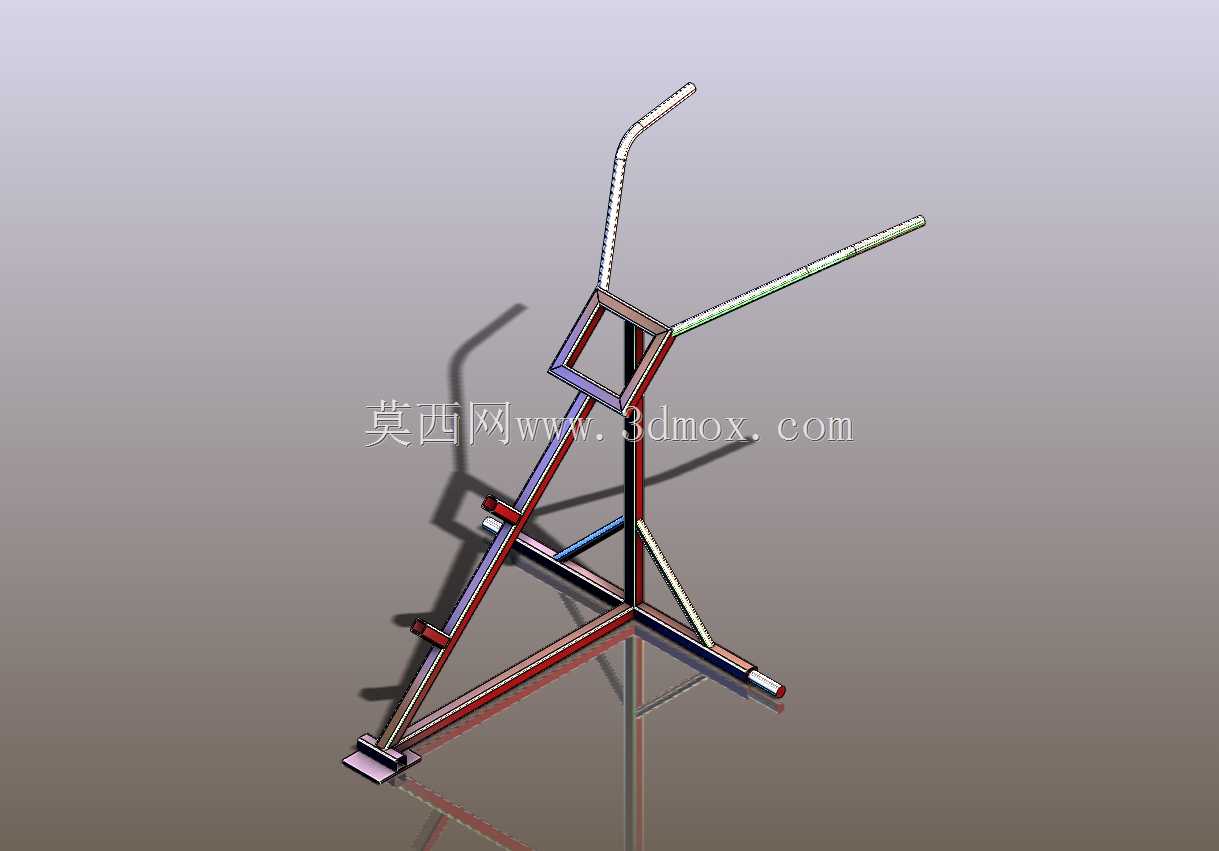

　　该焊接构件采用标准方形管材作为主体承载基材，通过切割、组对、焊接成型，整体为三角稳定支撑结构，主要应用于生产车间工位旁的长管材临时承托、物料周转环节的棒料架放，也可作为小型工装的辅助支撑基座使用，适配多规格圆管、方管、型材的临时放置需求，避免长尺寸物料直接堆放产生的变形、磕碰损伤。从结构设计逻辑来看，整体采用下宽上窄的三角支撑构型，底部设置两个向外延伸的支撑脚，脚端焊接平垫片作为接地接触面，增大与地面的接触面积，降低单位面积压强，即使放置在环氧地坪、水泥地面上也不会出现局部压痕，同时支撑脚的外伸跨度经过受力核算，在放置额定承载范围内的物料时，整体重心始终落在支撑脚围成的支撑面内部，不会出现侧翻风险。

　　主体竖向立柱与斜向支撑肋之间采用满焊连接，焊角高度匹配管材壁厚，避免应力集中导致的焊缝开裂，立柱上部设置两个不同角度伸出的悬臂杆，其中一根悬臂向上弯折形成挡边，另一根悬臂水平向外延伸，两根悬臂配合形成V型承托面，放置圆形管材时可以自动对中，不会出现管材滚落的情况，悬臂的伸出长度根据常规6米以内型材的支撑跨度需求设定，单组支架可配合多组同型号支架沿物料长度方向排布，满足不同长度物料的支撑需求。构件的所有外露棱边均经过打磨处理，去除焊接飞溅、毛刺锐边，避免操作人员取放物料时被划伤，整体未设置复杂的连接机构，所有连接部位均为焊接固定，整体刚性优异，承载时形变量控制在机械设计允许的范围内，不需要额外的紧固件连接，

　　安装时直接放置在平整地面即可使用，不需要打膨胀螺栓固定，可根据生产布局需求随时挪动位置，适配柔性生产的工位调整需求。从安装边界来看，该支架整体占地投影为矩形，横向跨度与纵向进深均控制在工位旁预留的辅助空间范围内，不会占用主通道的通行空间，竖向高度根据操作人员站立取料的舒适高度设定，取放物料时不需要过度弯腰或者抬手，符合人机工程学设计要求。在实际生产场景中，这类焊接支架常被布置在切割机、锯床、弯管机等管材加工设备的出料侧，承接加工完成的长尺寸工件，避免工件出料端悬空下垂导致的加工尺寸偏差，也可布置在物料暂存区，作为分类存放不同规格型材的架体，相比成品货架，这类焊接支架的结构更简单，制作成本更低，可根据现场的实际空间尺寸、

　　承载需求灵活调整杆件长度、支撑角度，适配不同的使用场景。设计过程中针对焊接变形的控制做了对应考量，组对时采用工装夹具定位所有杆件的相对位置，焊接时采用对称焊接顺序，减少焊接热输入导致的结构变形，焊后对整体平面度做校正，保证底部支撑脚的共面度，放置时不会出现晃动。构件的表面可根据使用环境需求做喷漆、喷塑或者镀锌处理，提升防锈耐腐蚀能力，在潮湿的焊接车间、酸洗车间等环境下使用也能保证足够的使用寿命，悬臂部分可根据需要加装非金属护套，避免硬质金属表面与工件接触产生的磕碰划伤，适配表面质量要求较高的抛光管材、镀层管材的存放需求。
