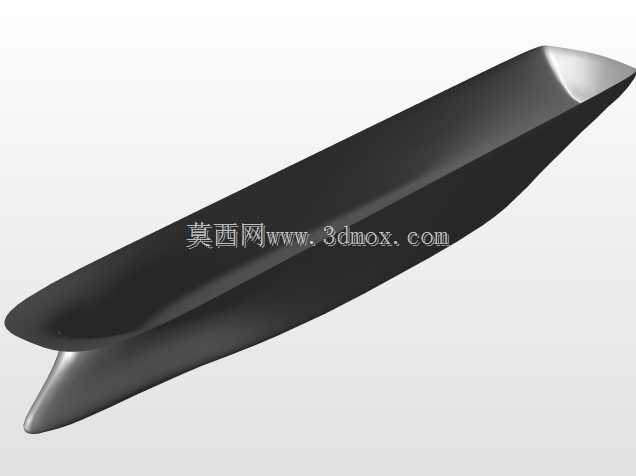

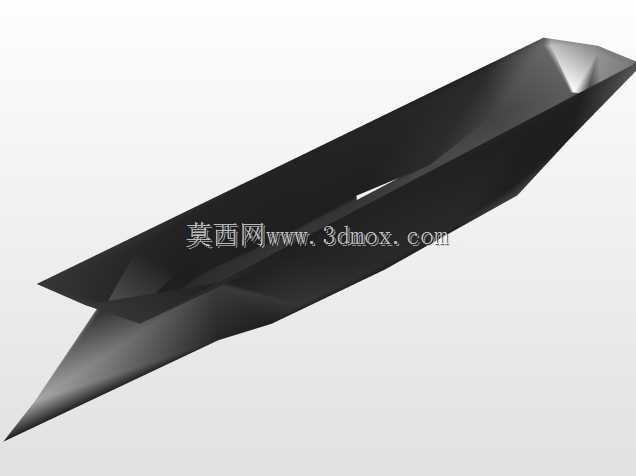

流线型单体船体曲面结构三维数模

　　在船舶前期方案论证阶段，船体曲面的数模搭建是所有后续工作的核心基础，不同于常规机械结构的规则特征建模，船体外壳完全由连续自由曲面拼接构成，每一处型线的曲率变化都会直接影响实船航行阶段的阻力表现、航向稳定性以及舱室内部的可用空间边界。做这类曲面建模时，首先要锚定的是设计水线位置的型值控制点，从船首到船尾的半宽值不是随意给定的，需要匹配目标航速下的弗劳德数区间，避免航行时出现过大的兴波阻力，很多新手建模时容易把船首曲面做的过于尖锐，看似能降低破波阻力，实则会导致首倾时的砰击压力陡增，反而提升了结构加强的重量成本。

　　从实际应用场景来看，这类单体流线型船体可以适配小型作业艇、休闲游艇以及无人探测船的基础壳体开发，建模过程中需要提前预留好后续设备安装的边界空间：船首位置的曲面要预留锚穴、导缆孔的安装平面，不能为了追求曲面顺滑把安装区域做的曲率过大，导致后续附件无法贴合安装；船中位置的平行中体段要兼顾舱容利用率和曲面顺滑度，舷侧的折角线位置要做连续的曲率过渡，避免应力集中在折角处引发航行过程中的结构疲劳；船尾部分的曲面要匹配后续螺旋桨、舵系的安装空间，尾轴出口处的曲面要做顺滑的包络处理，不能出现曲面突变引发的局部涡流，既会损失推进效率，也会带来额外的航行振动。

　　建模时的曲面拆分逻辑也有讲究，不能用一整张整体曲面硬拉所有型值点，那样做出来的曲面在局部位置会出现不可控的曲率波动，后期调整型线时会牵一发而动全身。常规的做法是把船体拆分为首柱曲面、舷侧曲面、船底曲面、尾封板曲面四个大的曲面块，每个曲面块单独控制UV方向的控制点数量，船底区域的曲面要重点关注龙骨线的直线度偏差，尤其是靠近船中位置的龙骨段，直线度偏差需要控制在极小的范围内，否则后续船台搭建时的龙骨墩定位会出现偏差，直接影响整船的建造精度。舷侧曲面和船底曲面的交线就是舭部位置，这里的圆弧过渡半径不是统一值，靠近船首的位置舭部半径要稍小，提升转向时的响应速度，靠近船尾的位置舭部半径可以适当放大，提升直航时的稳定性，同时给舭龙骨的安装预留足够的平面空间。

　　很多人做船体建模时容易忽略吃水标记的安装基准，实际上在数模阶段就要把各吃水深度的基准平面在船体曲面上的投影线做出来，后续生产时的标记粘贴、载重线勘划都要依托这些基准线。另外船体曲面的厚度赋值也要结合不同位置的受力情况做区分，船首区域受波浪砰击的载荷更大，板厚要比船中平行中体区域稍厚，船尾区域因为要挂载动力系统，局部的板厚也要做加强，不能整个船体用统一的板厚参数，那样要么会出现结构强度不足的问题，要么会造成不必要的重量冗余。

　　从安装边界的角度来说，船体上甲板的边线要做连续的水平度校验，后续上层建筑的安装完全依托上甲板的安装平面，如果甲板边线的高度差过大，上层建筑安装时就会出现装配间隙，后续的密封工作很难处理。船底的龙骨平面要保证足够的平面度，满足船台搭载时的支撑要求，不能出现局部外凸的结构，否则下水时会和船台滑道发生剐蹭，破坏船体的防腐涂层。舷侧位置的曲面还要预留好舷窗、排水孔的安装位置，这些开孔处的曲面要提前做局部的曲率调整，保证开孔边缘的法线方向和开孔轴线一致，后续安装配件时才能保证密封面完全贴合，避免航行时出现渗水问题。

　　做这类曲面数模的过程中，还要反复做曲率连续性检查，相邻曲面之间要保证G2连续，不能出现明显的折痕，否则不仅影响外观的顺滑度，还会在航行时引发局部的水流分离，增加航行阻力。水线位置的曲面要做专门的光顺处理，沿着设计水线剖切得到的型线不能出现局部的凹凸，否则会在航行时产生额外的涡流噪声，对于需要执行静音任务的无人探测船来说，这类曲面瑕疵会直接影响任务设备的工作效果。另外船首的球鼻艏位置如果有设计需求，还要匹配航速做曲面优化，让球鼻艏产生的波系和船首产生的波系相互抵消，进一步降低兴波阻力，不过对于小型低速船体来说，过度复杂的球鼻艏反而会增加建造难度，需要结合实际使用场景做取舍。
