舰载十六联装垂直防空导弹发射装置结构

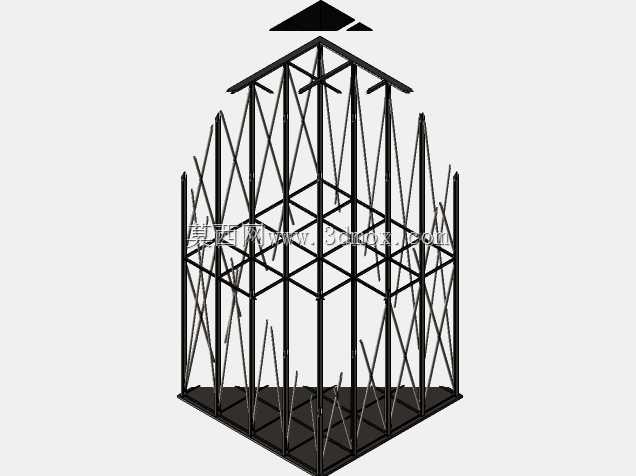

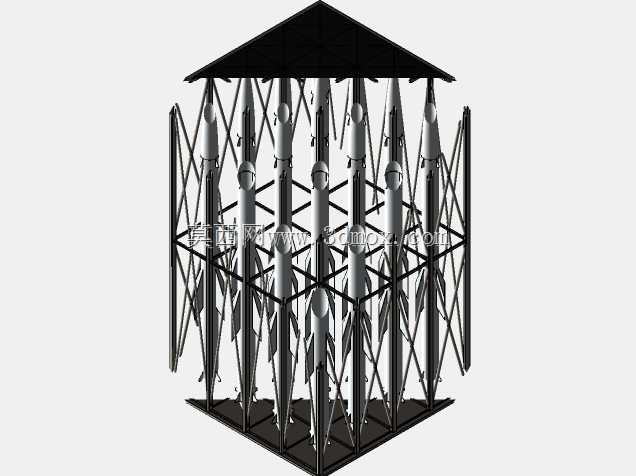

　　这套垂直发射组件的结构设计，核心围绕舰载近程防空作战的快速响应需求展开，整体采用正六边形外框承载结构，框架主体采用桁架式镂空设计，在保证整体结构刚度的前提下，尽可能压缩自身重量，降低对舰艇甲板安装面的载荷要求。十六枚导弹沿框架内部分层排布，每枚导弹配套独立的储运发射筒，筒身通过径向定位卡箍与主框架的横向、斜向支撑梁固定，相邻发射筒之间预留足够的电气走线与燃气排导间隙，避免发射时高温燃气尾流对相邻筒弹造成热冲击。顶部的锥形顶盖采用分瓣式快开结构设计，平时处于闭合状态，可隔绝海上高盐雾环境对内部导弹弹体、电气接插件的腐蚀，作战时可在极短时间内同步向外侧翻开，不遮挡导弹的出筒路径，同时顶盖的斜面造型可引导甲板上的浪流、雨水向框架外侧排出，

　　避免积水渗入发射筒内部。底部的安装基座采用标准化法兰接口设计，可直接与舰艇甲板下的燃气排导通道、电气转接舱对接，基座上预留的定位销孔可保证整套组件吊装上舰时的安装精度，减少现场配装的工作量。从实际应用场景来看，这类垂直发射组件主要搭载于中小型水面作战舰艇，承担单舰点防空任务，可同时应对多方向来袭的空中目标，相比传统的倾斜式发射架，垂直发射结构无需在发射前调整发射架俯仰、方位角度，导弹出筒后可直接通过燃气舵完成转向，响应速度更快，同时十六联装的排布密度更高，在相同甲板占用面积下可搭载更多备弹，提升舰艇的持续防空作战能力。设计过程中，框架的斜向支撑梁采用三角形稳定受力结构，可承受导弹发射时的瞬时冲击载荷，同时抵消舰艇航行过程中横摇、

　　纵摇带来的交变应力，避免长期使用后框架出现形变，导致发射筒定位精度下降。每个发射筒的定位卡箍都设计有缓冲阻尼结构，可吸收舰艇航行时的振动能量，避免弹上精密电子元器件长期受振动影响出现可靠性问题。框架外侧的维护通道预留了足够的操作空间，舰员可在日常勤务中直接对每个发射筒的状态进行检查，完成电气接口检测、筒内温湿度校验等操作，无需拆解整体框架。整套组件的外形边界严格控制在标准舰载模块的尺寸范围内，可适配多数中小型舰艇的甲板安装位，安装时无需对原有甲板结构进行大规模改造，吊装到位后完成法兰固定、管线接驳即可投入使用。燃气排导通道的接口与发射筒底部的偏心设计对齐，可将导弹发射时产生的高温燃气直接导向甲板下方的排导系统，

　　避免燃气在框架内部紊流，引发安全隐患。另外，框架表面的所有结构件都做了圆角过渡处理，避免舰员日常作业时被尖锐棱角磕碰，同时减少应力集中点，提升框架的抗疲劳寿命。储运发射筒本身采用密封设计，内部充有干燥惰性气体，可在较长的存储周期内保证导弹处于良好的待发状态，减少日常维护的工作量。整套结构的受力路径从发射筒卡箍传递到横向支撑梁，再通过斜向支撑梁分散到底部安装基座，最终传递到舰艇甲板结构，受力传递路径清晰，没有冗余的受力环节，可在保证结构强度的同时控制整体重量，避免占用过多的舰艇排水量配额。
