自动扶梯传动结构教学演示三维模型

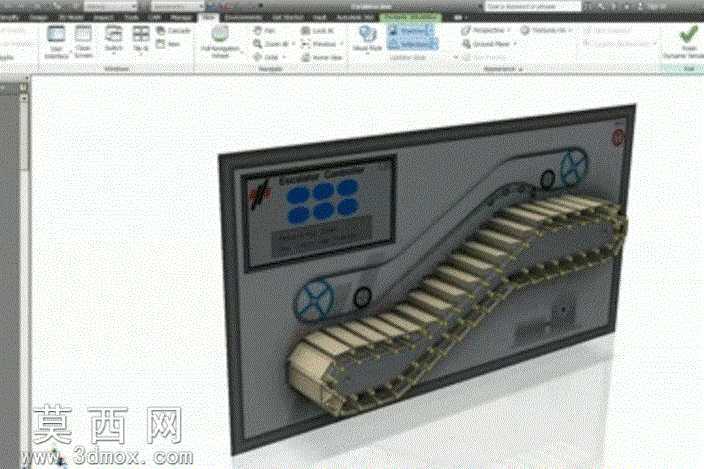

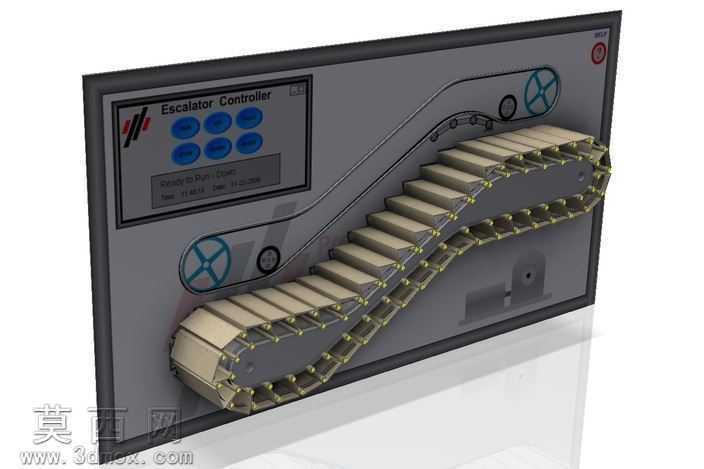

本作品为自动扶梯传动结构的教学演示三维模型，采用三维建模软件完成全参数化构建，整体以剖视展示的形式呈现，将自动扶梯的内部核心结构完整展露，方便学习者直观理解其运行逻辑。建模过程中首先搭建整体外框基准，确定扶梯的倾斜角度与梯级运行轨迹，梯级部分采用阵列化建模方式，保证每一节梯级的尺寸完全统一，相邻梯级的啮合间隙控制在合理范围内，还原真实扶梯梯级的衔接状态。传动系统部分重点还原了两端的驱动轮与导向轮结构，轮体表面的防滑齿槽与牵引链条的啮合结构做了精细化处理，牵引链条的链节、销轴都按照真实机械结构比例搭建，可清晰展示动力从驱动轮传递到梯级的完整路径。模型还配套制作了模拟的控制显示面板，面板上的按钮、标识都做了对应材质渲染，外框部分采用哑光金属材质，梯级采用防滑耐磨的硬质材质模拟，轮体部分做了不同的色彩区分，方便教学过程中快速识别不同部件。设计思路上以教学演示为核心目标，摒弃了真实扶梯中非核心的外壳装饰部件，重点突出传动逻辑与部件配合关系，所有部件的装配关系完全符合机械设计规范，转动副的位置预留了合理的运动间隙，可直接用于运动仿真演示，直观展示梯级从水平段到倾斜段再到水平段的循环运行过程，帮助学习者快速理解自动扶梯的机械原理，拆解其动力传递、梯级导向、循环运行的核心机制，适合作为机械原理教学、特种设备结构科普的演示素材，模型的结构比例协调，各部件的位置关系准确，没有出现结构干涉的问题，能够清晰展现自动扶梯这类连续输送设备的核心构造特点。
