多规格垫片自动切割加工设备结构设计

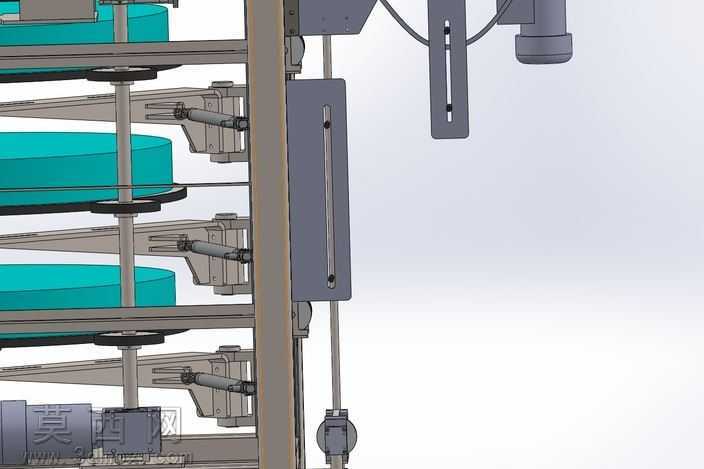

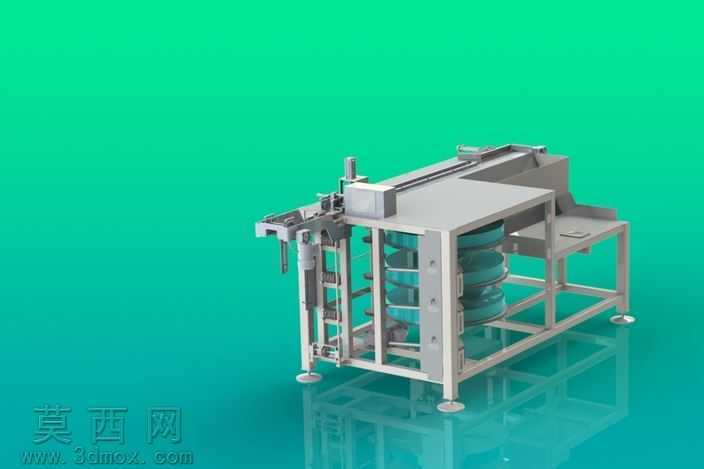

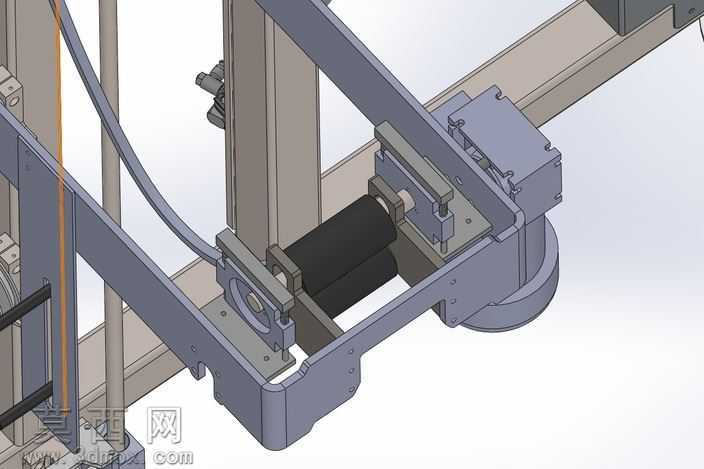

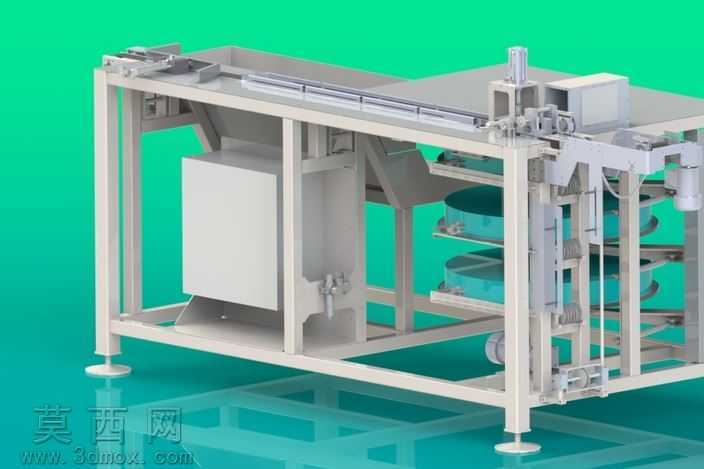

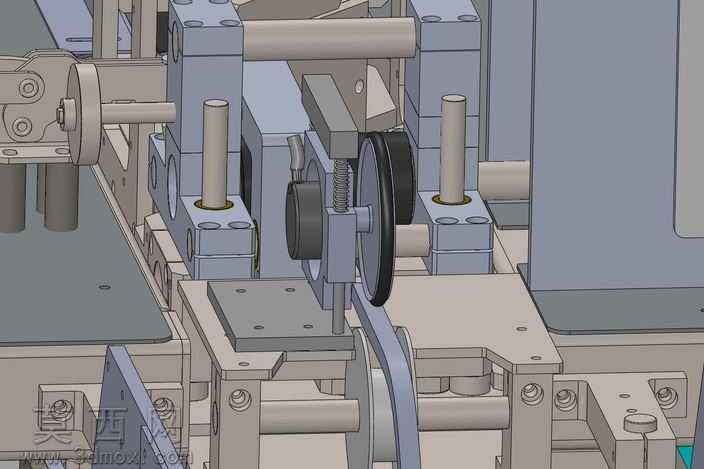

本模型为多规格垫片自动切割加工设备，整体采用框架式方管焊接机架作为承载主体，建模阶段先完成机架的基准搭建，选用标准4040工业铝型材与碳钢方管组合搭建支撑框架，底部配置可调式脚杯实现设备水平调节，保证设备运行时的结构稳定性。建模过程中对裁切执行机构做了精细化结构还原，刀架部分采用旋转式刀库设计，可搭载多组不同规格的裁切刀具，通过旋转换位实现不同尺寸垫片的裁切作业，刀库的传动结构采用同步带配合精密轴承实现平稳转动，避免换位过程中出现卡顿或定位偏差。送料机构采用辊轴式输送结构，上下压辊配合间隙调节结构，可适配不同厚度的垫片原材料，送料路径上设置多组导向挡条，保证原材料输送过程中不发生偏移，提升裁切精度。接料区域设置倾斜式导料板与置物工作台，裁切完成的垫片可沿导料板滑落至工作台，方便操作人员取料整理。渲染阶段采用金属哑光材质作为机架主体材质，刀架部分采用不锈钢金属材质还原金属光泽，传动辊轴部分做了镀铬亮面材质处理，背景选用渐变青绿色突出设备主体结构，通过光影反射效果呈现设备的立体结构层次，清晰展示各部件的装配位置与连接关系。设计思路围绕多规格垫片的柔性化加工需求展开，摒弃传统单一切割刀具的作业模式，通过旋转刀库实现不同裁切规格的快速切换，无需频繁更换刀具即可完成多种尺寸垫片的连续加工，有效提升垫片加工的作业效率，减少人工换刀的辅助时间，设备整体结构紧凑，各功能模块布局合理，传动路径简洁高效，既保证了裁切作业的精度，也兼顾了设备维护的便捷性，各易损部件均采用快拆式安装结构，方便后期更换维护。
