立式多层旋转式香料收纳木架结构设计

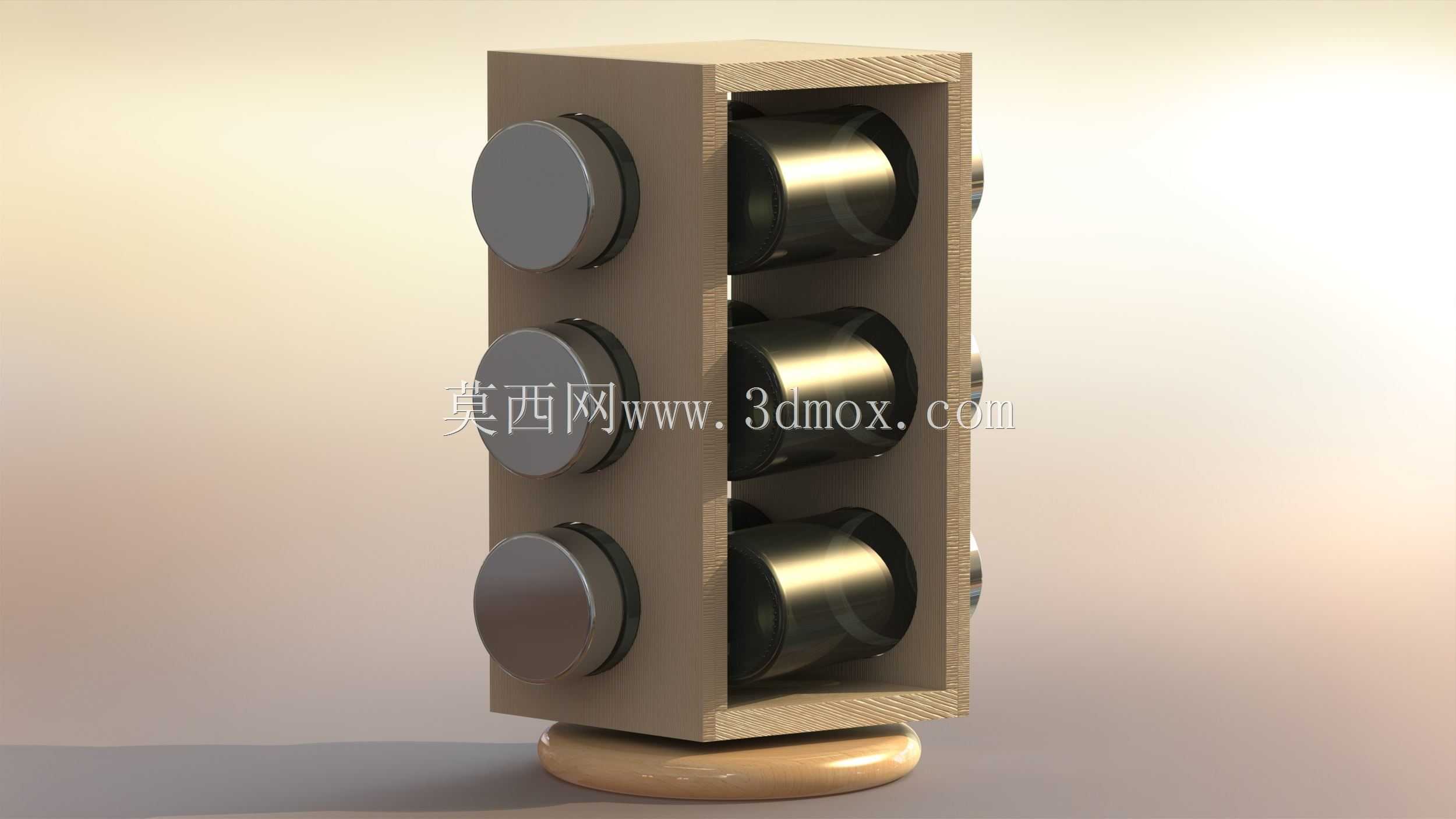

　　这款立式多层旋转式香料收纳结构，主要面向餐饮后厨、家庭厨房、饮品调制操作台等场景的香料分类存储需求，解决传统平面置物架取放效率低、占用台面面积大、小规格调料容器易滚落遗失的实际使用痛点。整体采用立式框架搭配底部旋转支撑的结构形式，主体框架为矩形立式木质腔体，腔体单侧开设三排圆形嵌装孔位，对应腔体内部三层独立储物腔，每一层可容纳三个圆柱型金属香料罐，罐体通过侧面的圆形端盖实现轴向限位，端盖与框架孔位采用小间隙配合，既可以保证罐体抽拉时的顺畅度，也能避免罐体在旋转过程中从孔位滑脱。底部设置圆形旋转底座，底座与主体框架之间采用低摩擦回转支撑结构，使用者无需挪动整个架体，只需轻推框架侧边即可实现360度回转，可快速取放不同朝向的香料罐，

　　适配操作台边角等有限安装空间的使用需求。从设计思路层面，框架主体采用矩形截面的木质型材拼接成型，拼接处采用直角榫接结构，无需额外金属紧固件即可保证框架整体的结构刚度，同时木质材质的热传导率低，可避免台面温度传导至内部存储的香料，减少香料因温度变化出现的风味散失问题。内部储物腔的尺寸根据市面常规圆柱型金属香料罐的外径进行适配，腔体内壁预留0.8mm的装配间隙，既可以兼容不同厂商生产的同规格罐体，也能避免间隙过大导致罐体在腔体内晃动产生异响。侧面的圆形端盖采用金属材质，表面做哑光磨砂处理，端盖外径略大于框架嵌装孔位2mm，装配后端盖外缘与框架表面齐平，既可以起到限位作用，也能避免灰尘从孔位缝隙进入腔体内部污染香料。外形尺寸方面，

　　整体高度控制在280mm，框架截面宽度为120mm，厚度为100mm，底部旋转底座的直径为130mm，安装时仅需占用台面直径130mm的圆形区域，相比同容量的平面式置物架可节省60%以上的台面占用面积，适配多数家庭厨房操作台、商用吧台的边角空余空间。安装边界上，底部旋转底座的下表面做平整处理，无需额外打孔固定，直接放置在平整台面上即可使用，底座下表面可粘贴防滑硅胶垫，增大与台面的摩擦力，避免旋转架体时底座随框架一同滑动。在功能特性上，三层独立储物腔可实现不同品类香料的分类存放，每一层对应一类使用频率的香料，比如上层放置高频使用的常用香料，中层放置中频使用的复合香料，下层放置低频使用的特色香料，取放时可通过旋转快速定位到对应层级，

　　相比传统多层平面置物架，取放路径缩短40%以上，适合快节奏的餐饮调制场景使用。框架的木质外表面做木蜡油涂覆处理，无尖锐棱角，日常清洁时只需用湿抹布擦拭表面即可，不会出现金属架体长期接触调料水汽出现锈蚀的问题。金属端盖与罐体采用一体化设计，罐体抽拉时端盖作为受力点，抽拉行程控制在80mm，抽出后即可倾倒取用香料，无需将整个罐体从架体中完全取出，减少罐体掉落的风险。回转支撑结构的阻尼经过调校，旋转时无卡顿感，停止旋转后架体可在任意角度保持稳定，不会出现自行回转的情况，保证取放操作的稳定性。
