SPL单通道话放音频前置放大设备

　　在专业音频扩声、录音棚拾音、现场演出调音的作业场景里，弱电平信号的放大保真一直是链路里容易被忽略却直接影响最终音质的核心环节，这款单通道前置放大设备，就是针对话筒、仪表输出的毫伏级弱信号做前置增益调整的专用硬件。从实际使用场景来看，它既可以适配录音棚里电容话筒、动圈话筒的拾音信号预放大，也能对接工业现场检测仪表的微弱模拟输出信号，把信号抬升到后级调音台、采集卡、功率放大器能稳定识别的线性电平区间，避免长距离传输过程中的信噪比劣化。

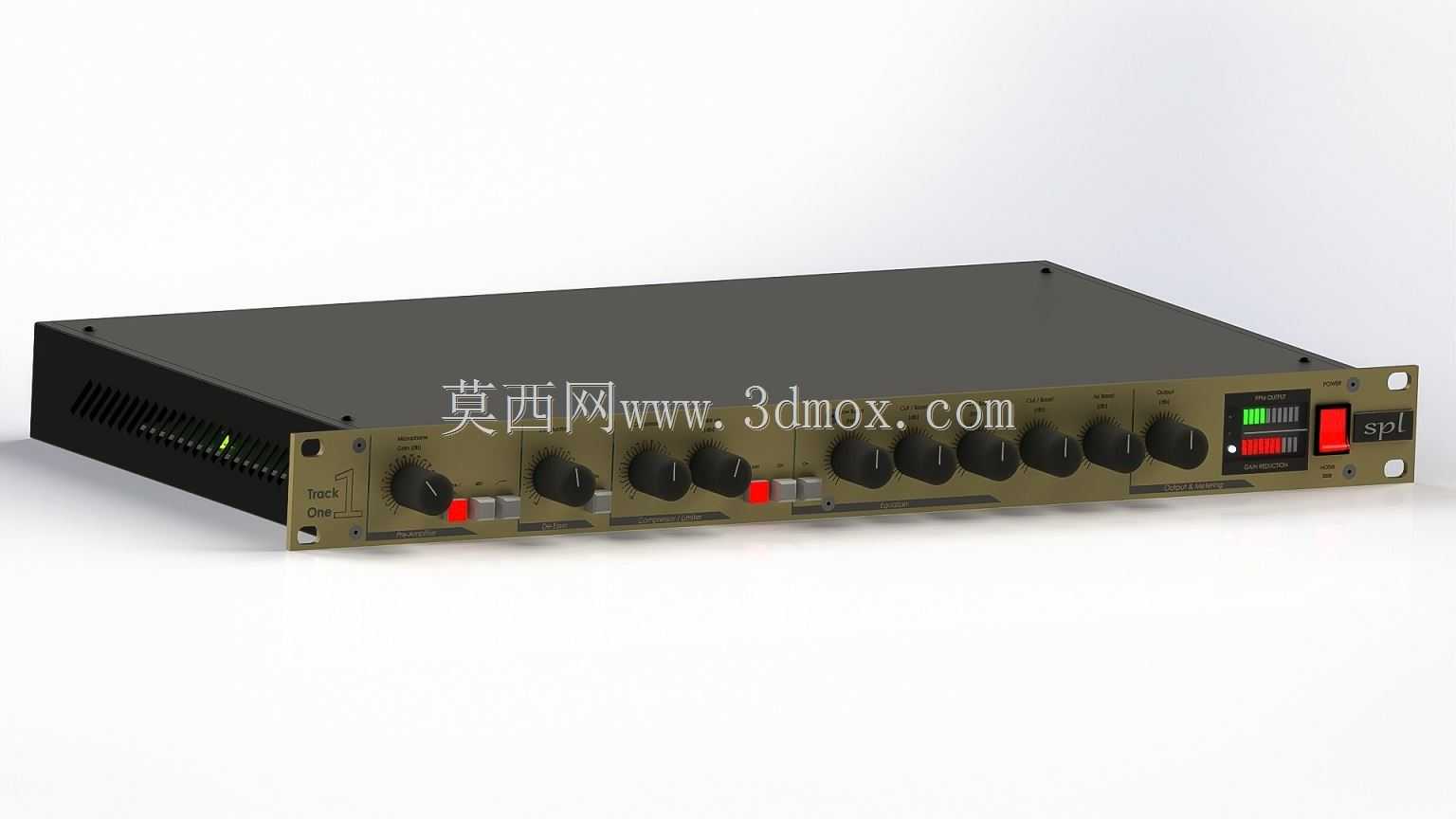

　　从功能特性上看，设备前面板排布了多组调节旋钮，对应输入增益调节、高低频均衡微调、输出电平控制、通道开关等核心功能，每一组旋钮的排布间距都做了实操适配，现场调试时戴手套操作也不会出现误触相邻控件的问题，面板上的拨杆开关对应通道激活、幻象供电切换这类需要明确状态反馈的功能，拨动手感有清晰的档位阻尼，能让操作人员不用目视确认也能感知开关状态。设备的接口全部布置在后面板区域，包含卡农输入输出接口、电源输入接口、接地端子，接口的安装位置预留了足够的插拔操作空间，就算是采用加粗屏蔽线的专业音频线缆，插拔时也不会和相邻接口产生干涉。

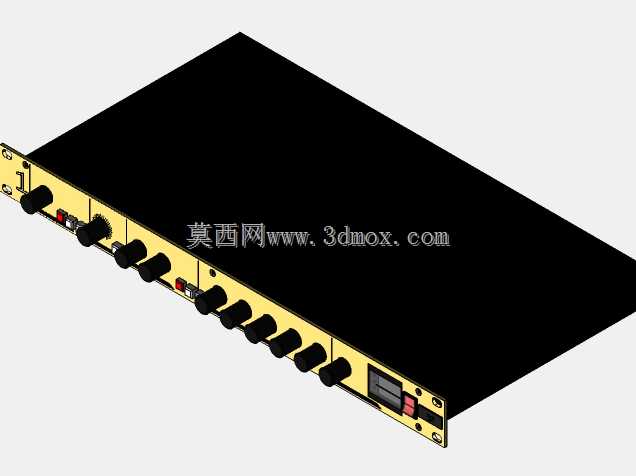

　　做这款设备的结构设计时，首先考虑的是标准机架安装的兼容性，整体外形采用19英寸标准机架的宽度规格，高度适配1U机架空间，深度控制在常规机柜的安装深度范围内，安装时只需要在机柜立柱上对应固定四个安装耳的螺丝位，就能完成设备固定，不需要额外做转接支架。外壳主体采用1.2mm厚度的冷轧钢板折弯成型，表面做黑色哑光喷塑处理，既可以屏蔽外界电磁干扰对内部弱信号电路的影响，也能避免现场灯光照射产生的反光干扰操作人员视线，前面板的操作区域采用金色拉丝阳极氧化铝板，和黑色机身形成清晰的视觉分区，操作人员在光线复杂的演出或者机房环境里，能快速定位到调节控件的位置。

　　内部结构的排布上，电源模块和信号放大电路做了独立的仓室分隔，金属隔板把变压器、整流滤波电路和前级放大板完全隔开，避免电源部分的工频串扰进入信号链路，电路板的固定柱全部采用绝缘减震材质，运输或者现场使用时的震动不会导致电路板松动、焊点脱焊。散热设计没有采用主动风扇结构，而是依靠机身金属外壳和内部的导热垫把发热元件的热量传导到外壳自然散出，避免风扇运转产生的机械噪音被话筒拾取，影响录音或者扩声的底噪表现。

　　从安装边界的细节来看，设备两侧的安装耳做了下沉式螺丝孔设计，固定螺丝拧紧后螺丝头不会突出安装耳平面，多个设备并排安装在机柜里时，相邻设备之间不会因为螺丝突出产生安装间隙，能紧密贴合排布，充分利用机柜的安装空间。设备底部预留了四个橡胶脚垫的安装位，如果是桌面放置使用，不需要额外安装机架耳，贴上脚垫就能直接放在工作台面，脚垫的高度留了10mm的底部通风间隙，就算是长时间满负荷工作，底部的空气流通也能保证设备温度维持在合理区间。前面板的旋钮全部采用带防滑纹路的胶木材质，旋转阻尼均匀，从最小增益到最大增益的旋转角度对应精准的增益区间，调节时能根据旋钮的旋转角度快速判断当前增益档位，不需要反复对照电平表做微调。

　　在实际工程选型里，这类前置放大设备的结构可靠性直接影响整个音频或者检测链路的稳定性，这款设备的结构设计充分考虑了现场使用的各类极端情况：外壳的折弯边角都做了圆角处理，安装搬运时不会划伤操作人员；所有外露的金属部件都做了接地导通处理，避免设备漏电产生的安全隐患；控件的固定都采用螺母加防松垫片的结构，长期反复调节也不会出现控件松动移位的问题。不管是固定安装在录音棚的标准机柜里，还是作为流动演出的移动设备频繁转运，这套结构都能稳定适配使用需求，不会因为结构设计的缺陷影响设备的正常功能。
