比利时风格啤酒瓶与配套高脚杯造型设计

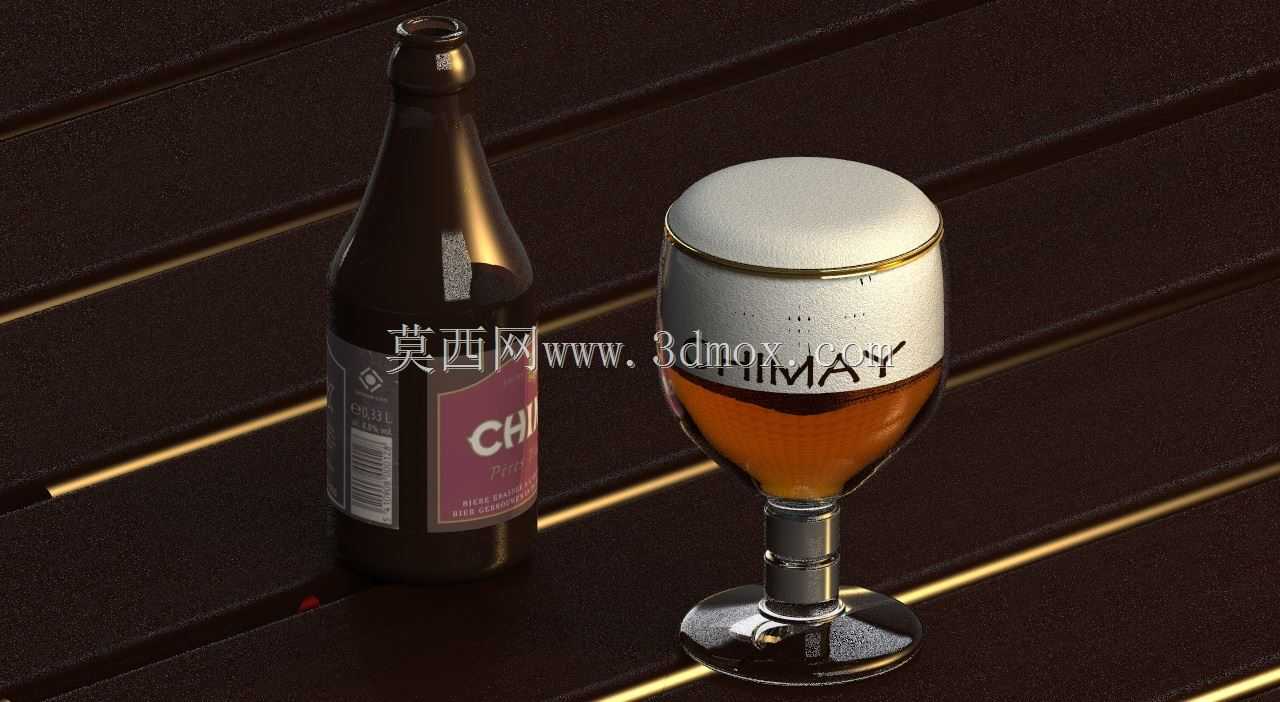

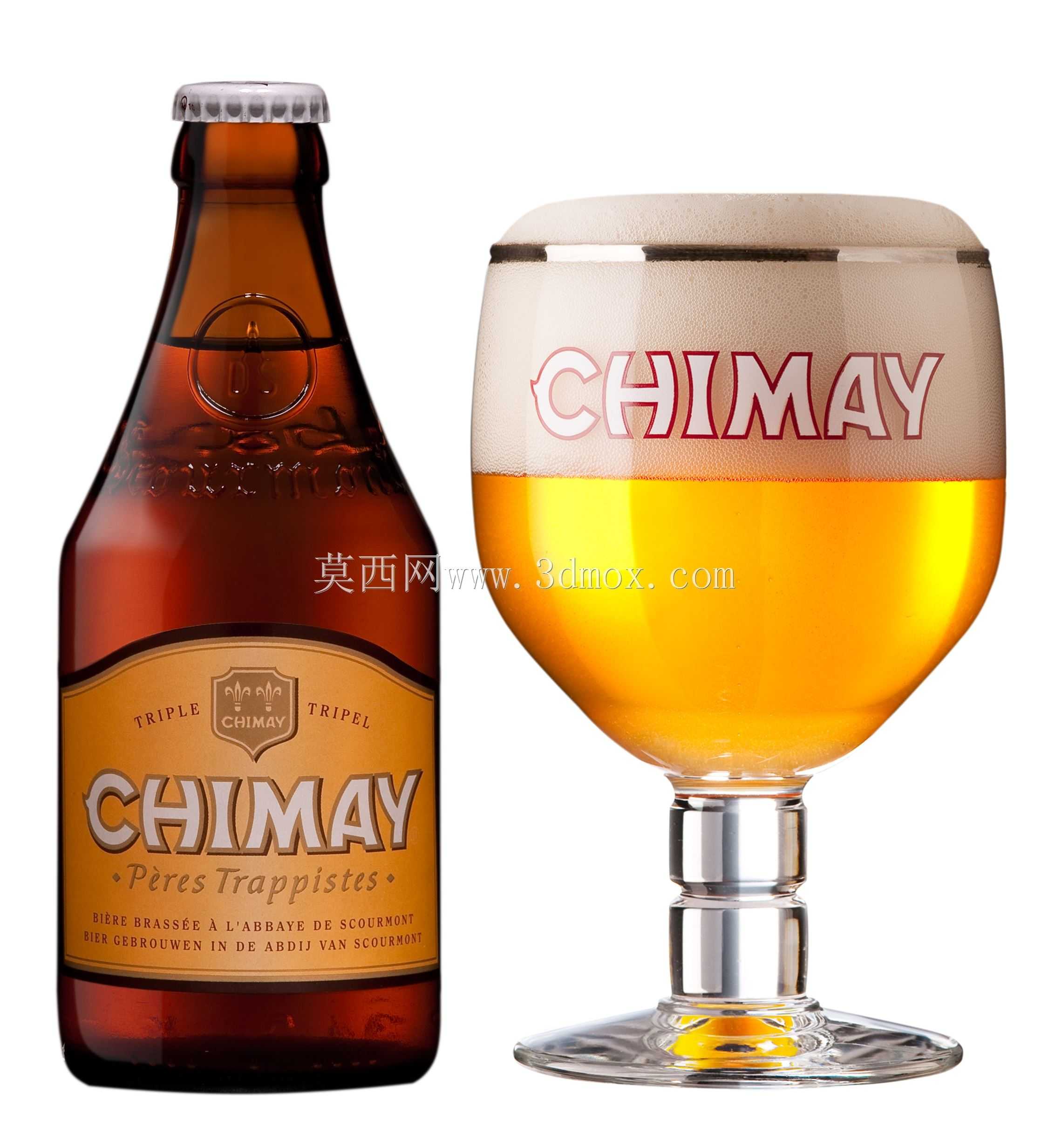

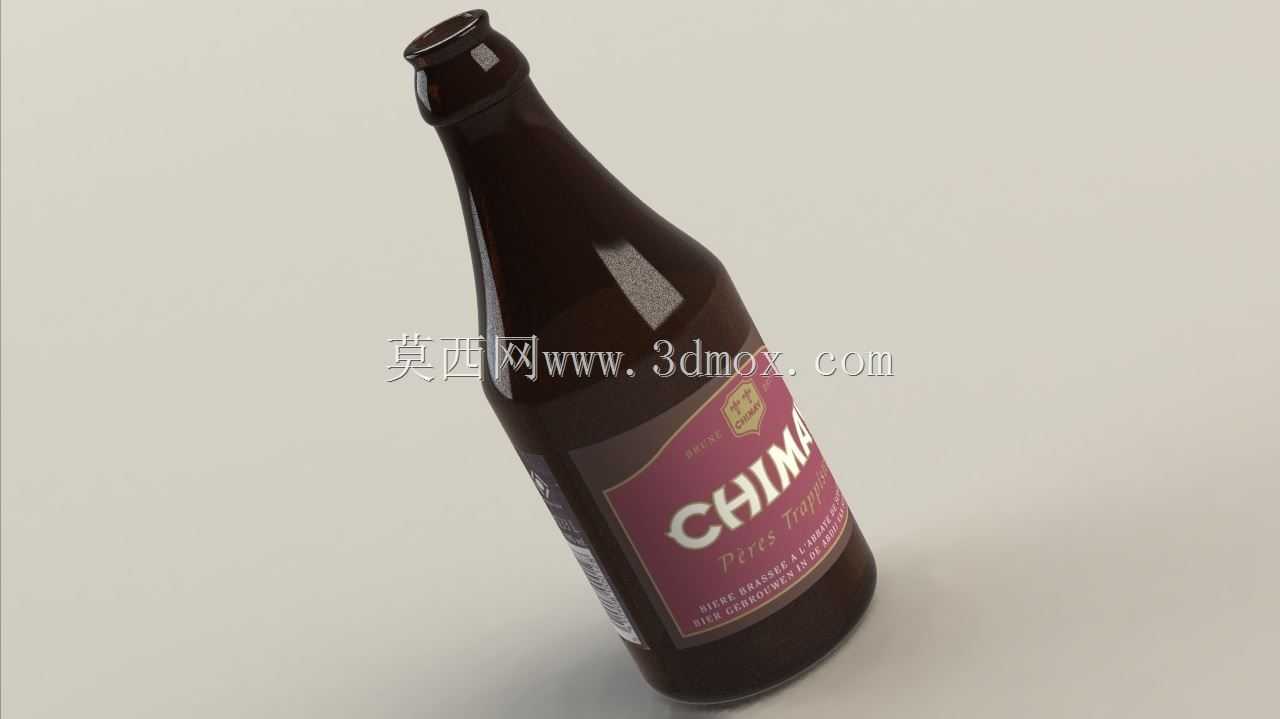

　　在餐饮陈列、快消品包装展示、商业空间软装的三维场景搭建中，这类精酿啤酒容器的建模精度直接决定最终渲染的真实感，很多刚接触产品建模的工程师容易忽略玻璃材质的壁厚差、液体与容器接触的曲面过渡，做出来的模型要么瓶身过于单薄缺乏压手感，要么杯脚连接处应力结构表现失真，放到商业渲染场景里很容易出现穿模、光影折射错误的问题。先看配套的啤酒瓶结构，整体采用深棕色避光玻璃材质，瓶身做了微收腰的弧线设计，不是直上直下的圆柱结构，瓶肩位置做了15度左右的缓坡过渡，避免灌装、贴标工序中出现标签褶皱、瓶身磕碰碎裂的问题；瓶底做了内凹的 punt 结构，这个结构不是单纯的装饰，一方面可以提升玻璃瓶的结构强度，降低堆叠运输过程中的瓶底开裂概率，

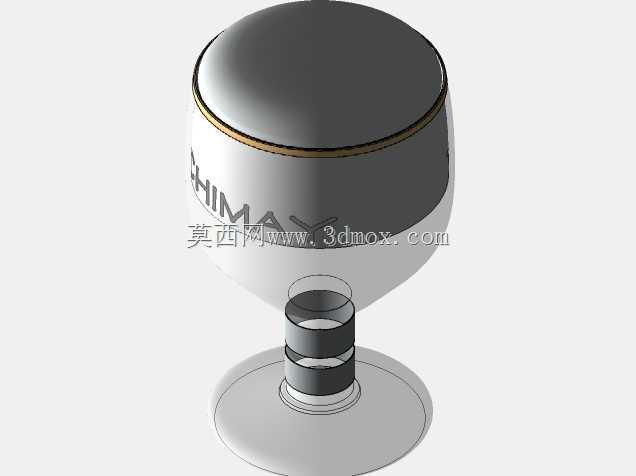

　　另一方面可以沉淀啤酒发酵产生的酵母残渣，倒酒时减少浑浊物进入杯体；瓶口采用标准皇冠盖压合尺寸，适配常规的啤酒封盖设备，不需要额外定制封盖工装，瓶身标签区域预留了平整的曲面段，弧度控制在R85左右，保证自动贴标机的滚标工序可以让标签完全贴合，不会出现翘边、气泡的问题。再看配套的高脚啤酒杯，杯身做了膨出的郁金香造型，杯口做了微收的窄边设计，这个结构可以聚拢精酿啤酒的麦芽香气，避免香气快速散逸，杯口边缘做了0.8mm的加厚卷边，提升饮用时的触感，同时降低日常清洗、磕碰导致的杯口崩边概率；杯肚的最大直径位置做了精准的容量刻度对应，满杯容量适配单瓶330ml规格的啤酒倾倒，预留了两指宽的泡沫层空间，不会出现倒酒时泡沫溢出的问题；

　　杯脚采用收窄的金属质感装饰段，这里不是实心结构，建模时做了中空的玻璃内核加外包装饰层的结构，既保证杯体的整体重心落在杯座中心，提升放置稳定性，又避免实心结构导致的杯体过重、日常使用易疲劳的问题；杯座做了加厚的平底圆盘结构，边缘做了圆弧倒角，放置在桌面时不会刮伤木质、玻璃台面，底座的重量占整个杯体重量的42%左右，保证轻微碰撞时杯体不会轻易倾倒。建模过程中需要重点处理几个曲面衔接的细节：瓶身与瓶肩的过渡面要做G2连续，不然渲染时会出现明显的棱线反光，不符合真实玻璃瓶的光影表现；杯身与杯脚的连接位置要做圆滑的应力过渡曲面，避免结构直角导致的应力集中，真实生产中这个位置如果是直角结构，很容易在受热、受撞击时出现开裂；液体部分的建模要比杯体内壁小0.3mm的间隙，模拟玻璃与液体之间的空气薄层，不然渲染时会出现液体与玻璃融为一体的失真效果，泡沫层的顶部要做不规则的微凸曲面，不要做完全平整的平面，真实的啤酒泡沫表面是有细微的高低起伏、边缘有少量泡沫挂壁的形态。这类模型的实际应用场景覆盖很广，除了快消品的包装渲染、电商详情页的产品展示，还可以用于酒吧、餐厅的室内效果图场景搭建，精酿啤酒品牌的线下展会陈列设计，甚至是餐饮类VR交互场景的素材制作，建模时需要严格匹配真实容器的尺寸比例，啤酒瓶总高控制在230mm左右，瓶身最大直径72mm，杯体总高控制在180mm左右，杯座直径80mm，保证放到标准的餐桌、吧台场景中比例协调，

　　不会出现尺寸失真导致的场景违和感。另外要注意玻璃材质的厚度参数，瓶身的玻璃壁厚控制在3.5mm左右，杯身的玻璃壁厚控制在2.8mm左右，杯脚位置的壁厚可以适当加厚到4mm，保证结构强度的表现符合真实产品的生产工艺，不要为了建模省事把玻璃做成单面薄片，那样在做折射、半透明渲染时会出现明显的穿帮，光线穿过玻璃的折射路径也会完全错误。很多人做这类容器建模时容易忽略瓶口的内螺纹结构？不对，皇冠盖的瓶口是没有内螺纹的，是光滑的瓶口外壁配合压合的皇冠盖，瓶口内壁做了微扩的导向结构，方便灌装机的注液嘴插入，避免灌装时液体溅出。杯体的内壁曲面要比外壁曲面的弧度稍缓，保证壁厚均匀，不要出现局部壁厚过薄或者过厚的问题，真实玻璃生产中壁厚不均会导致冷却时出现应力裂纹，成品率大幅降低，建模时保留这个均匀壁厚的特征，也能让后续的工程分析、生产模拟更贴近实际工况。
