规模化生物质燃气生产场站成套设备结构

　　这套三维结构完整还原了县域级集中式生物燃气生产场站的核心设备布局，在农业废弃物资源化处理、分布式清洁能源供应场景中，这类场站承担着将秸秆、畜禽粪污、餐厨有机废弃物通过厌氧发酵转化为可燃生物质燃气的核心功能，产出的燃气经脱硫脱水净化后可直接并入村镇燃气管网，也可通过提纯制备生物天然气接入市政燃气管网，副产的沼渣沼液还能作为有机肥料还田，形成完整的生态循环产业链。从设备实际用途来看，模型中左侧倾斜布置的绿色螺旋上料机构，主要承担预处理后有机物料的输送进料功能，其倾斜角度经过现场工况验证设置为32度，既可以保证物料依靠重力与螺旋推力稳定上行，避免物料打滑回退，又能控制整体上料高度，匹配厌氧罐体的进料口安装高度，减少不必要的土建抬高成本，

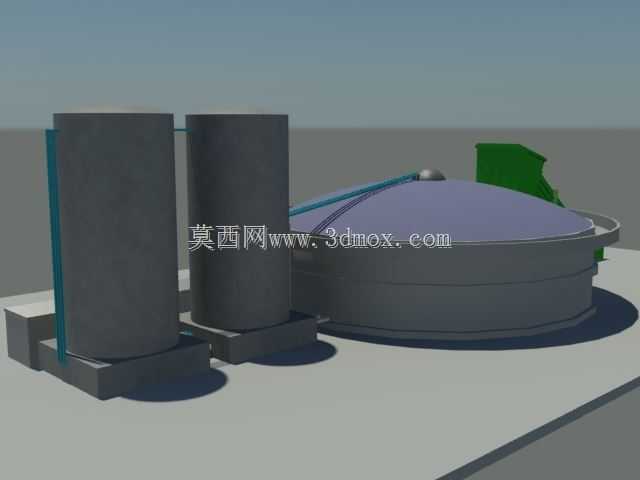

　　上料槽的侧壁预留了观察口与快开检修门位置，日常运行中可随时观察物料输送状态，发生卡堵时无需整体拆解机构即可快速疏通。中部的大型圆柱厌氧发酵罐体是整套场站的核心反应单元，罐体顶部采用圆弧拱顶结构，可有效承受内部发酵产生的微正压，避免平顶结构易出现的积液、应力集中问题，拱顶中心预留了检修人孔、安全阀接口与沼气导出管位置，罐体侧壁按照不同高度分层设置了温度传感器接口、取样口与排渣口，可实时监测罐内不同料层的发酵温度、物料浓度，根据发酵进度定期排出底部沉积的惰性沉渣，保证罐内有效发酵容积始终维持在设计值的90%以上。罐体旁侧布置的两座立式圆柱形储气柜，承担着燃气暂存稳压的功能，厌氧发酵产出的燃气产气速率会随进料量、环境温度出现波动，

　　储气柜可将波动区间内的多余燃气储存起来，在用气高峰时段稳定输出，保证管网供气压力波动控制在±5%以内，避免出现供气压力不足或超压泄放的问题，两座气柜采用并联管路设计，单台检修时另一台可维持半负荷供气，无需全场停产。整套设备的布局充分考虑了现场安装边界，所有设备的检修通道宽度均预留了1.2米以上的操作空间，上料机构的进料端距离场站围墙预留了3米的物料转运车辆停靠空间，罐体与储气柜之间的管路排布沿地面管廊布置，避免架空管路影响场内设备巡检通行，设备基础的标高统一高出场地地面20厘米，防止雨季场地积水倒灌设备基础造成沉降。设计过程中针对不同区域的气候特点做了适配调整，北方寒冷地区应用时可在厌氧罐体侧壁增加保温层结构，

　　配套盘管加热装置利用发酵余热维持罐内温度稳定在中温发酵区间，南方多雨区域则在所有电气接口处增加防雨密封结构，设备外表面采用环氧煤沥青防腐涂层，可耐受场站区域高湿度、含少量腐蚀性气体的环境，延长设备整体使用寿命。模型中所有设备的连接接口位置均按照行业通用标准预留，可直接对接不同厂家的预处理设备、净化设备、燃气输配设备，无需额外做接口改造，降低场站建设的现场施工难度，各单体设备的模块化结构设计，也方便后期根据场站处理规模扩容，直接增加并联的发酵罐体与储气柜即可提升产能，不需要重新设计整套场站的布局。
