概念款立式滚筒家用洗衣设备结构设计

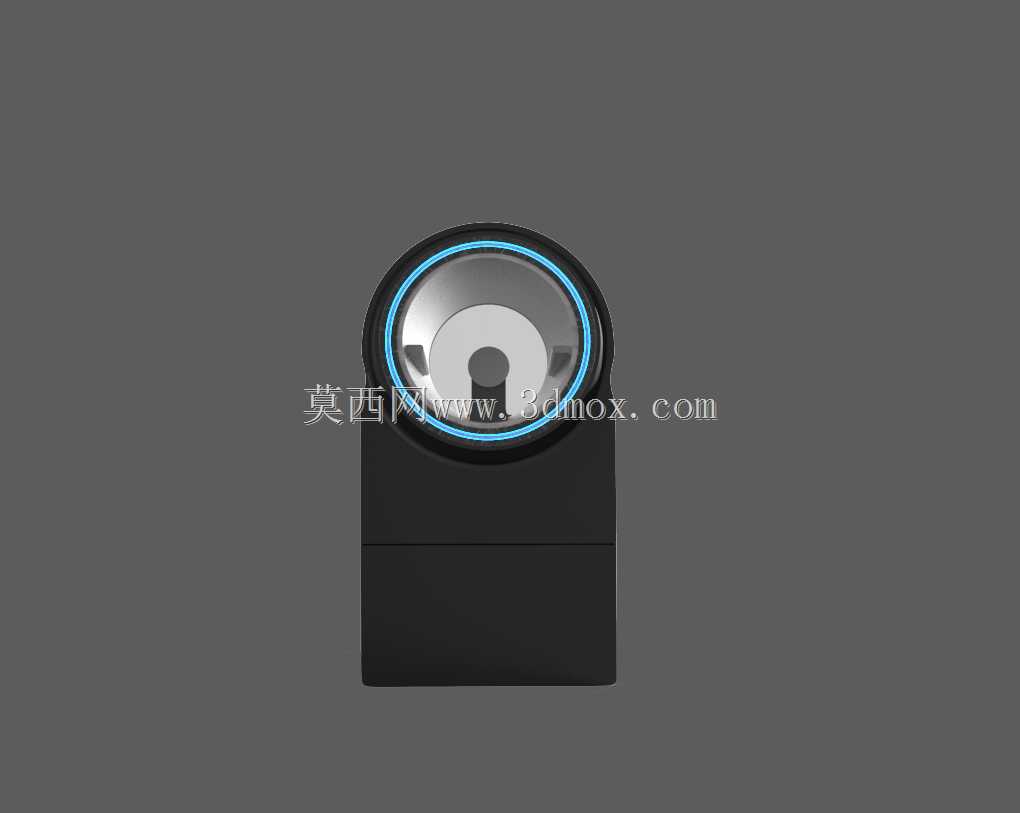

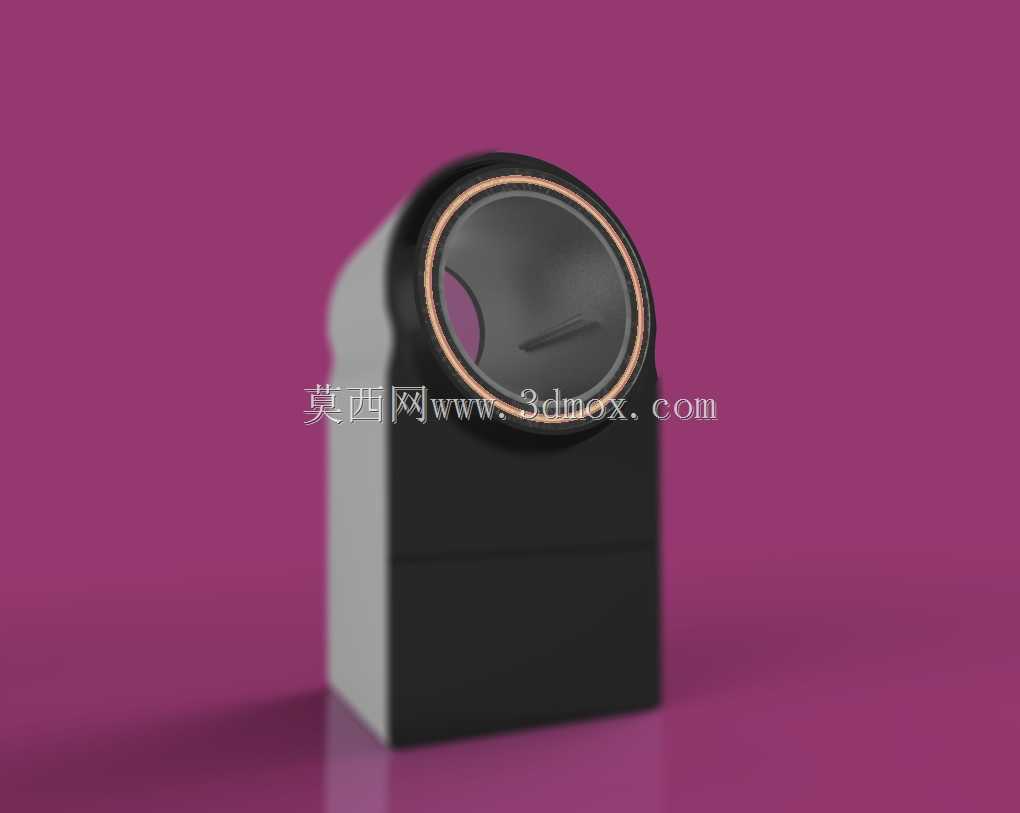

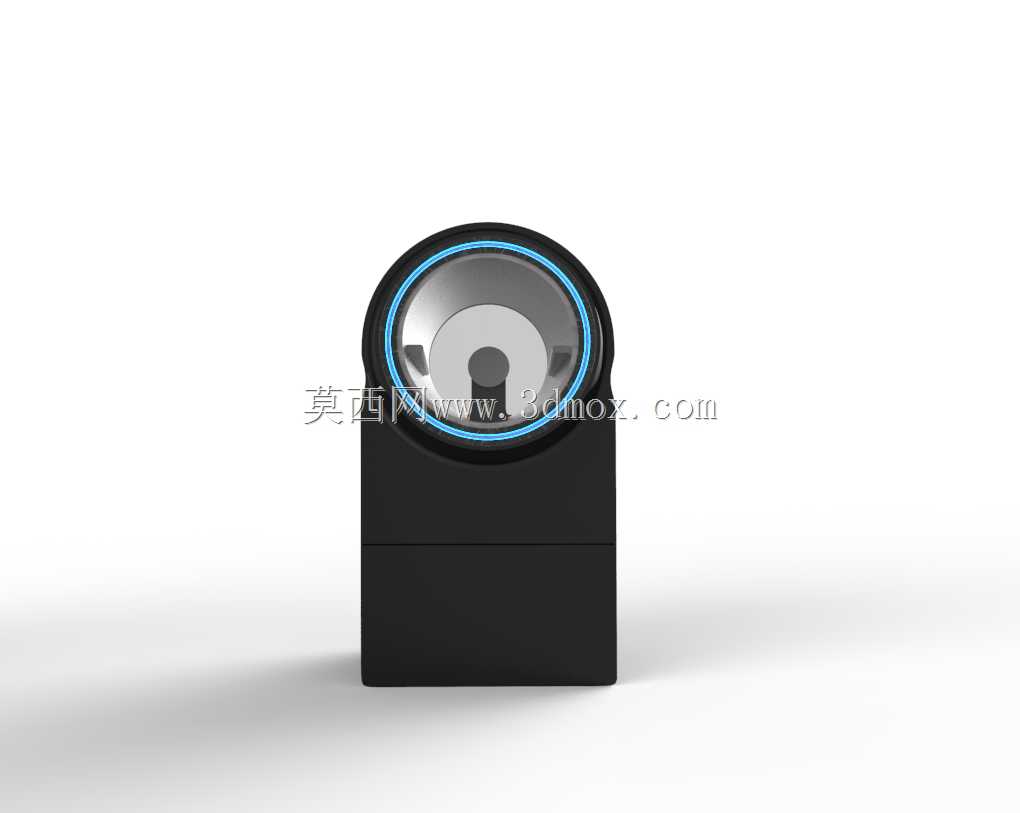

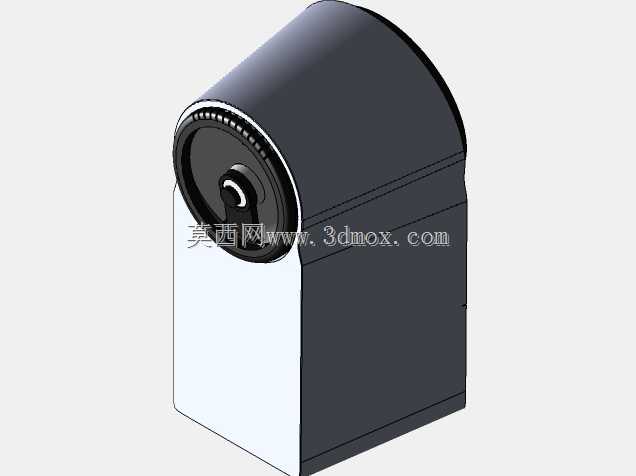

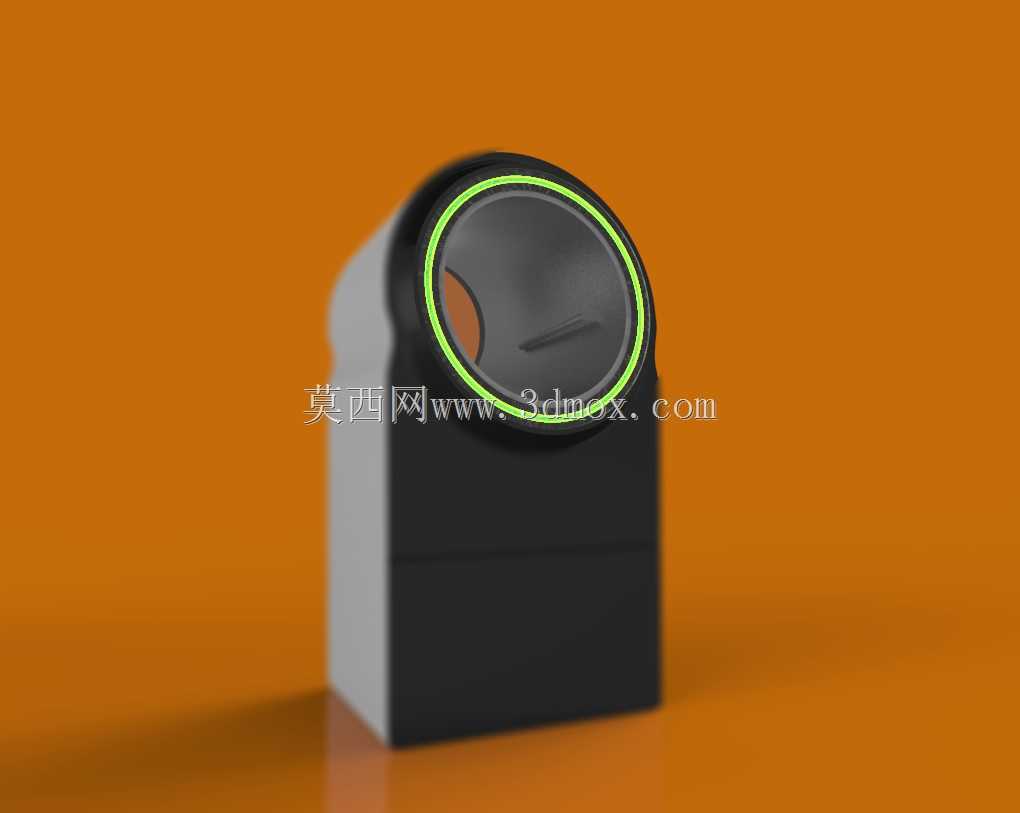

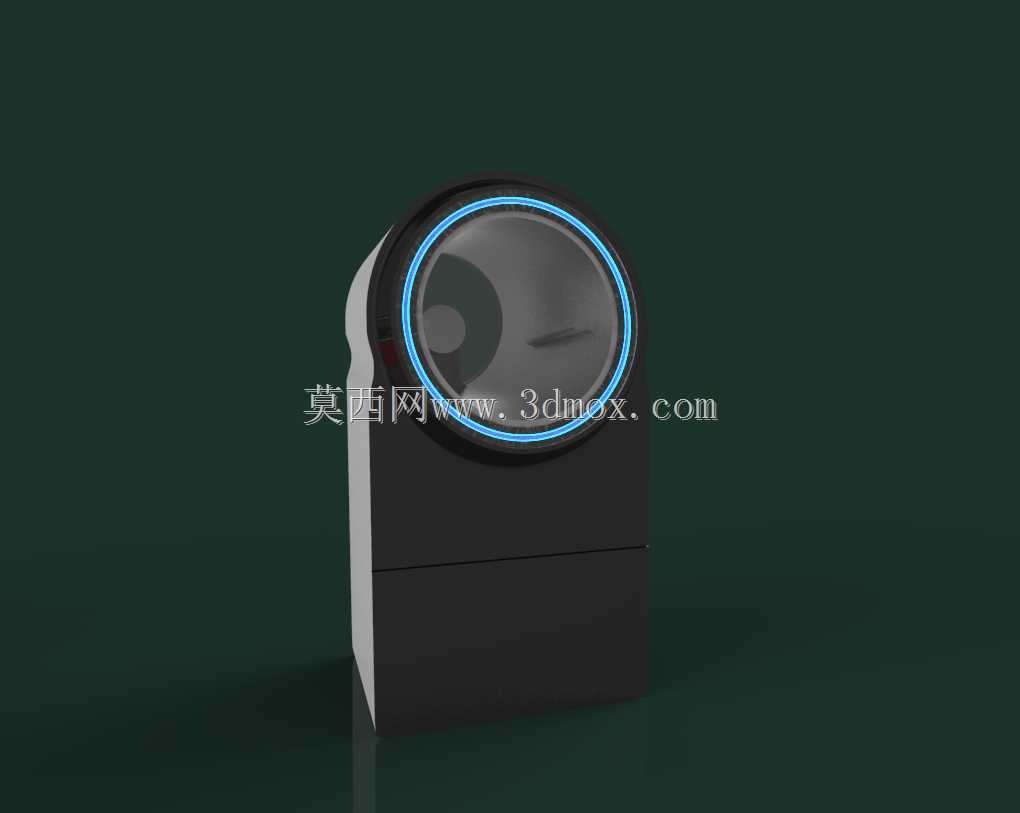

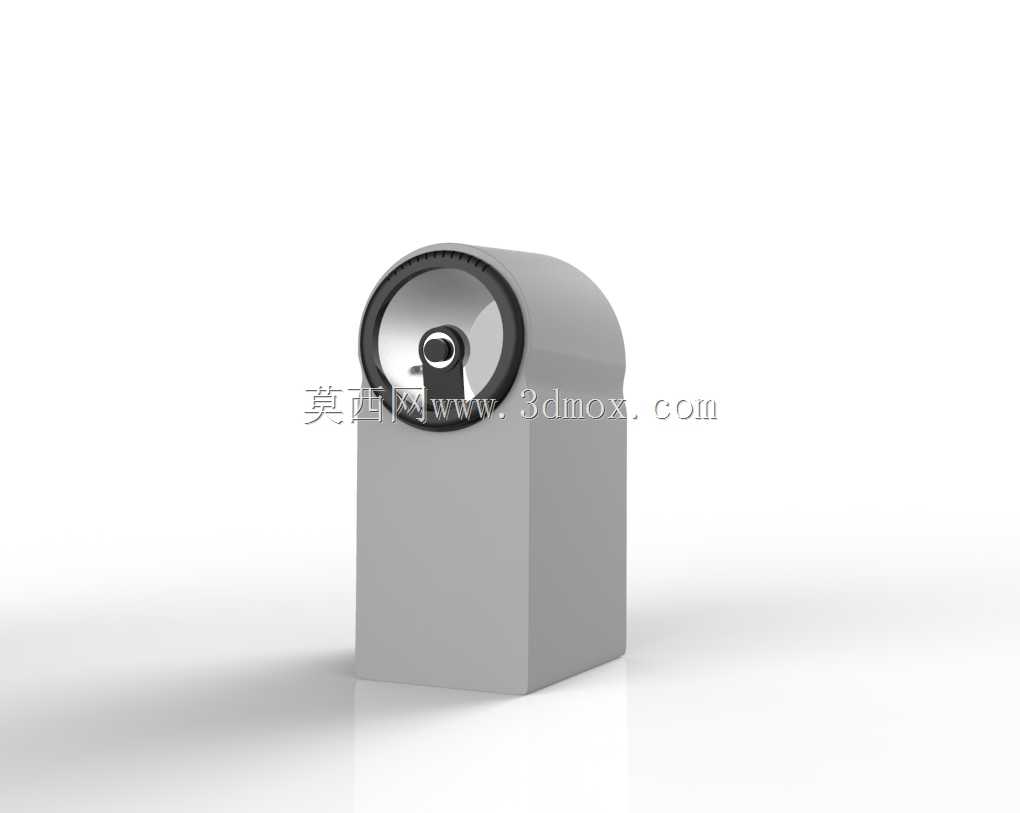

　　无需过度弯腰即可完成衣物取放操作，降低长期使用的腰部负荷。上置的圆形滚筒舱采用倾斜式内筒结构，区别于传统顶开式洗衣机的竖直内筒，倾斜角度设置在15度左右，既可以保证取放衣物时的开口可视性，不用探身就能看到内筒底部的衣物，又能在洗涤过程中通过内筒旋转带动衣物形成摔打洗涤路径，兼顾顶开式的空间优势与卧式滚筒的洗涤效果，滚筒舱的外圈采用环形密封结构，配合顶部的透明观察窗，可以在洗涤过程中直观观察内部衣物的运转状态，同时透明窗采用内嵌式安装，与外圈环形装饰条齐平，避免突出结构积灰，日常清洁仅需擦拭平面即可。设备的功能模块布局上，将给排水接口统一设置在底座背部的下方区域，进水口采用标准家用4分螺纹接口，排水口采用上排水结构设计，这款立式滚筒洗衣设备的结构设计，首先锚定了小户型家居、单身公寓、紧凑型出租屋这类空间受限的使用场景，区别于传统卧式滚筒洗衣机需要预留前方开门的操作空间，这款设备采用顶部取放衣物的开口设计，安装时仅需预留设备本体的占地尺寸，无需额外预留前方开门的回转空间，能适配卫生间干区、阳台边角、开放式厨房嵌入式预留位等多种狭小安装场景，设备整体采用方正立式底座搭配圆形上置滚筒舱的结构，底座部分为配重与驱动模块安装区，采用直角方正结构，一方面可以最大化利用内部空间容纳驱动电机、配重块、给排水管路与控制电路模块，另一方面方正的外形可以贴合墙面与柜体安装，减少安装缝隙的空间浪费，底座的高度设置符合人体站立操作的取放高度，

　　无需依赖地面排水位的高度差，可以适配壁挂式排水、台盆下水等多种家庭给排水布局，驱动模块采用直驱式结构安装在滚筒舱的正下方，取消传统皮带传动结构，降低运转过程中的震动与噪音，适配小户型夜间使用的静音需求，配重块采用混凝土与铸铁复合结构，分布在底座的四个边角位置，降低设备整体重心，高速脱水过程中可以减少整机晃动，无需额外的地面固定即可稳定运行。设计过程中针对安装边界做了明确的尺寸约束，整机占地尺寸控制在400mm*400mm的正方形范围内，整体高度控制在850mm，刚好匹配常规家用台面的标准高度，可以直接嵌入阳台洗衣柜的预留空位，与台面齐平安装，背部预留50mm的管路安装空间即可满足所有管线的弯折与连接需求，左右两侧无需预留散热间隙，

　　因为设备的散热风道设置在底座底部与背部上方，依靠自然对流即可完成电路模块与驱动模块的散热，不需要预留侧面通风空间，进一步降低对安装空间的要求。内筒的容积设置在5kg洗涤容量，刚好满足1-2人日常换洗衣物的洗涤需求，适配单身住户、双人合租的日常使用场景，内筒壁采用提升筋与小孔径脱水孔组合结构，提升筋的高度设置在35mm，旋转过程中可以充分带起衣物形成足够的摔打高度，保证洗涤洁净度，脱水孔采用2mm直径的小孔设计，避免洗涤过程中衣物纤维卡入孔内造成磨损，同时小孔径可以降低脱水过程中的水流噪音。设备的控制模块采用隐藏式触控结构，集成在滚筒舱外圈的环形装饰条内部，无突出的物理按键，日常擦拭清洁时不会有清洁死角，触控区域采用电容感应设计，

　　湿手操作也可以准确触发，避免洗衣过程中手部沾水造成的操作失灵，整个设备的外形线条做了极简处理，底座部分无多余的装饰凹槽与凸起结构，所有外表面均采用大平面设计，减少积灰死角的同时，也能适配不同的家居装修风格，不管是极简风、工业风还是现代简约风的家居环境，都不会显得突兀。在结构强度设计上，底座的外壳采用1.2mm厚度的冷轧钢板折弯成型，边角处采用焊接加强筋结构，承受上部滚筒舱满载衣物高速运转的动载荷时，形变量控制在0.2mm以内，不会出现长期使用后的外壳变形问题，滚筒舱的外筒采用玻纤增强PP材质注塑成型，兼顾结构强度与耐腐蚀性，长期接触洗涤剂与水汽不会出现锈蚀问题，内筒采用304不锈钢冲压焊接成型，焊缝处做抛光打磨处理，避免刮伤衣物，门封圈采用高弹性硅胶材质，耐老化性能满足十年以上的使用周期，密封结构采用双层唇形设计，洗涤过程中不会出现漏水问题，同时门封圈做了抗菌涂层处理，避免长期潮湿环境下滋生霉菌。
