柱销式弹性联轴器三维结构设计

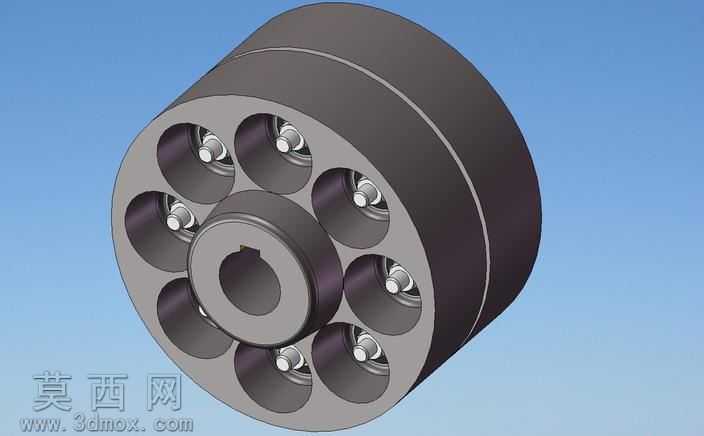

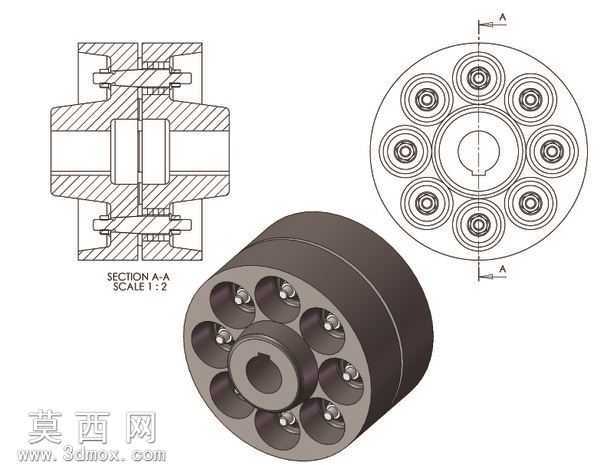

本弹性联轴器采用三维参数化建模方式完成整体结构搭建，建模过程中先以旋转特征构建两个带键槽的半联轴器基体，精准还原轴孔与键槽的公差配合尺寸，保证与传动轴的装配适配性。随后在半联轴器的端面上通过圆周阵列特征，均匀排布八个柱销安装孔位，每个孔位的同轴度、孔深参数均严格参照弹性联轴器的传动设计规范设定，确保柱销安装后受力均匀。柱销与弹性套部分单独建模后完成装配约束，弹性套采用橡胶类材质参数设置，渲染时赋予半联轴器基体哑光铸铁材质，表面添加细微的铸造纹理质感，金属柱销部分设置抛光金属材质，带有轻微的环境反射效果，背景采用渐变天蓝色提升模型的结构辨识度，渲染输出时调整光照角度，清晰展现每个柱销孔的内部结构与端面的装配关系。设计过程中重点考量联轴器的扭矩传递与减振缓冲性能，通过周向均匀分布的弹性柱销结构，在传递传动轴扭矩的同时，依靠弹性套的形变补偿两轴之间的径向、角向与轴向偏移，减少传动过程中的振动与冲击，降低传动系统的运行噪音。建模时对半联轴器的外圆、端面、安装孔等关键尺寸进行参数化关联，可根据不同的扭矩传递需求快速调整孔径、柱销数量、基体厚度等参数，适配不同功率的传动场景。整体装配完成后进行干涉检查，确认柱销与弹性套、半联轴器孔位之间无硬干涉，运动仿真模拟过程中验证了弹性套在传动偏移时的形变空间，保证联轴器在允许偏移量范围内可稳定运行，不会出现卡滞或应力集中的问题，模型结构完整还原了柱销式弹性联轴器的核心传动与减振结构，可用于传动系统的装配演示、结构分析与教学参考。
