适配110-180mm方形断面支柱的反射器安装支架

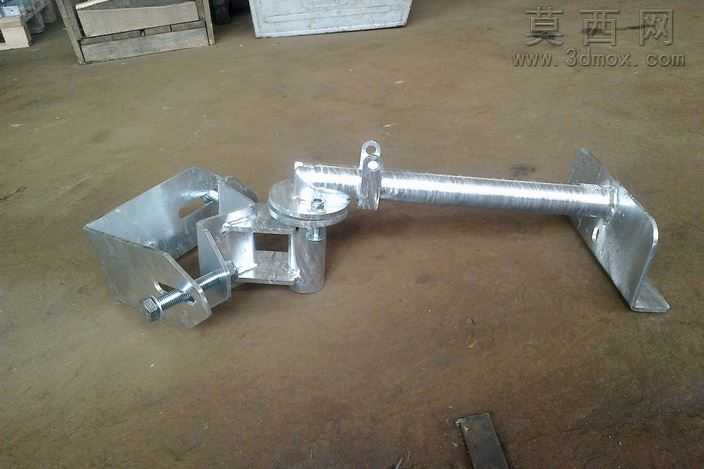

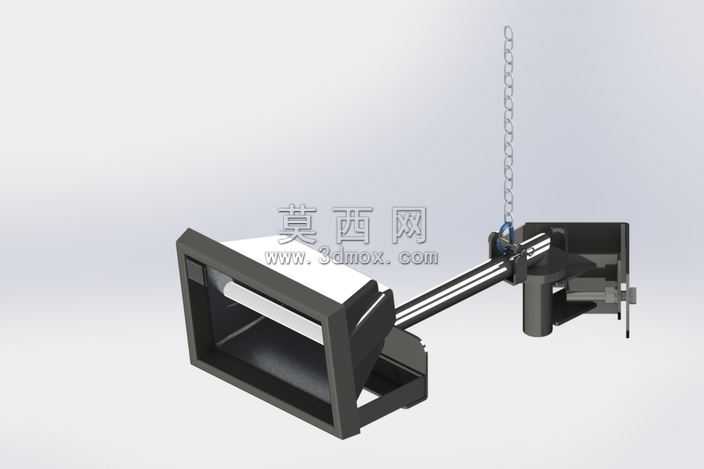

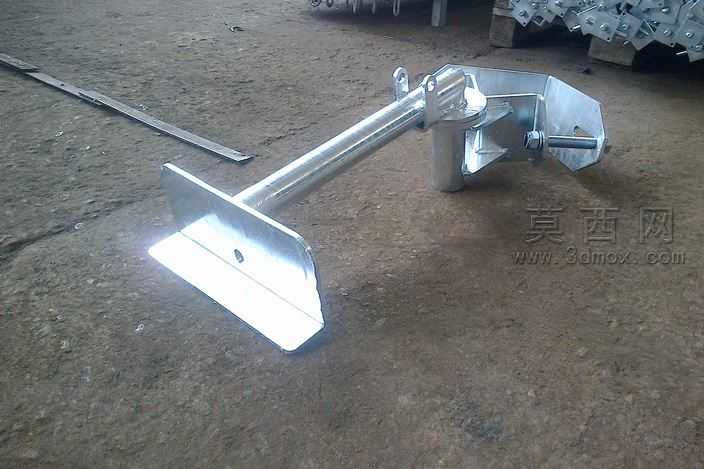

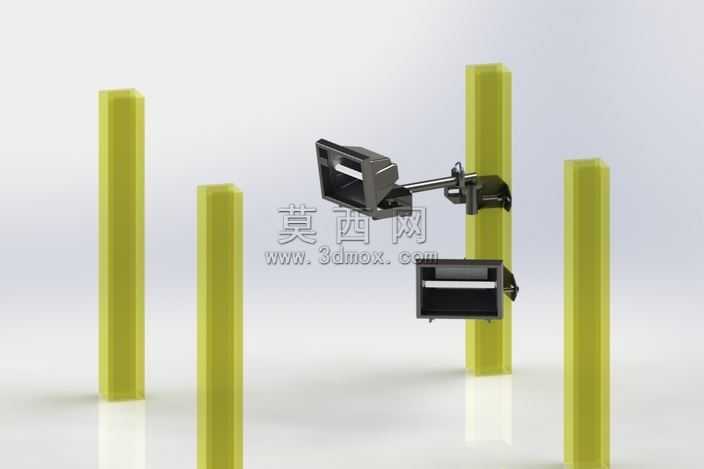

本反射器支架采用SolidWorks进行全参数化三维建模，建模过程遵循机械结构设计的基准统一原则，首先以支柱安装轴线为核心基准，依次完成夹持机构、反射器承载框、连接悬臂的特征构建，所有特征均保留完整的参数化驱动关系，可根据实际适配的支柱尺寸、反射器规格进行快速参数调整，无需重构整体模型。模型渲染阶段采用哑光金属材质模拟支架主体的碳钢喷涂质感，对夹持部位的防滑接触面做了细微的纹理凹凸处理，还原真实五金配件的表面工艺效果，反射器安装区域的承托面采用半哑光磨砂材质，避免渲染时出现过度反光干扰结构展示，配套的悬挂链条采用链节逐节装配的方式完成建模，每节链环都保留独立的转动自由度，可模拟真实使用场景下的悬挂晃动状态。结构设计上，支架分为三大功能模块：其一为支柱夹持模块，采用环抱式夹装结构，通过双侧锁紧件实现对110-180毫米方形断面支柱的抱紧固定，夹装接触面预留了防滑垫安装槽位，可加装橡胶垫提升安装稳定性，避免长期使用出现滑移松动；其二为长度调节悬臂模块，采用光滑圆杆搭配锁紧顶丝的结构，可根据实际安装需求调整反射器与支柱之间的伸出距离，适配不同的安装避让需求；其三为反射器承载模块，采用框型承托结构，四周设置定位挡边与安装孔位，可将方形反射器完全嵌入承托框内，通过侧边紧固件完成固定，避免反射器出现晃动脱落。设计过程中充分考虑了户外使用的结构强度需求，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构断裂，夹持部位的壁厚做了加厚处理，保证锁紧时的结构刚性，悬臂与夹持座的连接部位设置了加强筋结构，提升悬臂承重能力，防止长期承重出现弯曲变形。整体模型的装配关系完全还原实际产品的装配逻辑，所有活动部件均保留正确的运动约束，可直接用于装配干涉检查、工程图导出以及后续的仿真分析工作，模型细节完整，无缺失特征、无破面，可直接导入各类三维软件进行二次修改。
