壁挂式六步直爬梯结构设计模型

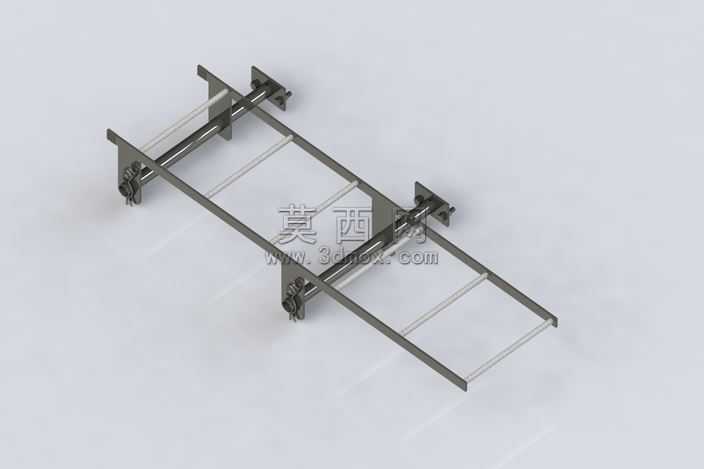

本模型为壁挂式六步直爬梯的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范与登高作业安全标准，整体结构完整还原了工业场景下固定壁挂爬梯的全部细节。建模阶段首先以基准面定位确定爬梯的安装基准，通过拉伸、凸台特征构建两侧主梯梁的基础轮廓，梯梁采用等边角钢截面形态，保证纵向承重强度的同时控制整体自重，每一级踏步均通过等距阵列特征生成，踏步间距严格控制在300mm的人体工程学舒适区间，踏步表面预留防滑纹理的建模细节，避免使用过程中出现打滑风险。爬梯的壁挂固定结构是建模的核心重点，共设置上下两组壁挂安装支架，每组支架包含与墙面贴合的安装底板、与梯梁连接的加强肋板，安装底板上预留标准螺栓安装孔位，通过装配约束将支架与梯梁、墙面基准完全定位，还原真实安装时的连接逻辑，支架与梯梁的连接处添加焊接特征模拟实际焊接工艺，保证结构连接的可靠性呈现。材质渲染阶段，梯梁、踏步、安装支架均赋予哑光碳钢材质，调整金属粗糙度参数模拟工业钢材的磨砂质感，安装螺栓赋予镀锌亮面金属材质，区分不同构件的材质差异，背景采用浅灰色中性场景，突出爬梯本身的结构轮廓，渲染时添加柔和的环境光与定向光源，清晰呈现爬梯的层级结构与构件衔接细节。设计思路围绕工业场景的固定登高需求展开，整体采用无多余装饰的极简结构，六步踏步的高度设置适配2米左右的常规登高作业需求，壁挂式安装不占用地面空间，适用于设备旁、墙面侧的固定登高场景，建模过程中对所有构件的边角添加圆角特征，避免尖锐边角带来的磕碰风险，同时对梯梁的末端做封板处理，还原真实产品的工艺细节，整体模型装配关系清晰，无干涉特征，可直接用于工程参考、结构校核或场景装配使用。
