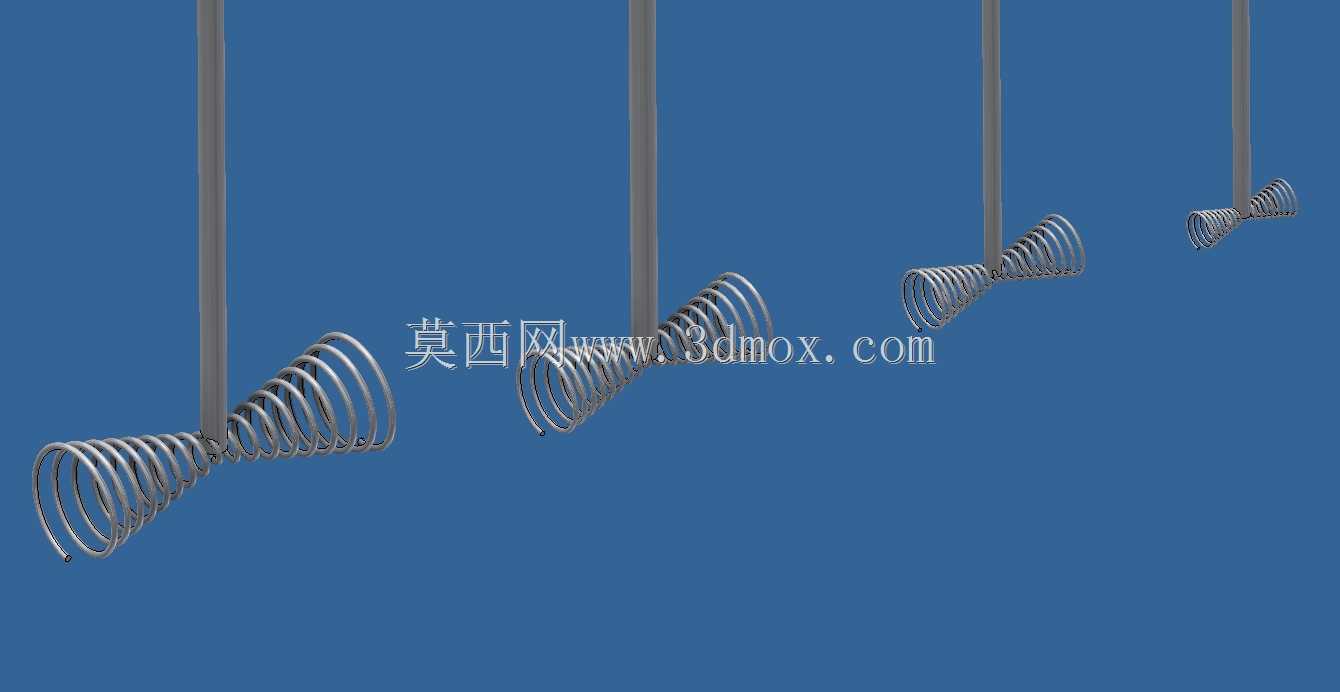

304不锈钢螺旋弹簧搅拌混合组件

　　这类螺旋弹簧结构的混合附件，常配套在搅拌轴末端使用，核心应用场景覆盖中低粘度流体的分散混合工序，在汽车涂装线的油漆搅拌工位、小型涂料生产的分散环节、食品酱料的均质搅拌场景中都能见到这类结构的身影。和常规的桨叶式搅拌件不同，螺旋弹簧结构在随轴转动时，不会产生强烈的径向剪切力，对于容易因强剪切破环组分的混合物料，比如含金属闪光粉的汽车面漆、含轻质纤维的涂料组分，这类结构能在带动流体形成轴向循环流的同时，避免桨叶边缘高速剪切导致的颜料颗粒定向排列失效、纤维断裂等问题。从结构设计逻辑来看，该组件采用单根直杆作为安装基体，螺旋弹簧段同轴固定在直杆的下端区域，弹簧的螺旋升角经过针对性调整，转动时弹簧的螺旋曲面会持续将接触到的流体向斜下方推送，

　　配合多组组件沿搅拌轴周向均布安装时，能在搅拌罐内形成多层叠加的轴向流场，减少罐内上下层的物料浓度差，避免重质颜料组分沉积在罐底。设计时需要重点考量安装边界，直杆段的直径要匹配搅拌轴末端的安装夹头孔径，弹簧段的外径需要和搅拌罐内壁保持至少15mm的安全间隙，避免转动过程中弹簧形变剐蹭罐壁；弹簧的螺距从靠近直杆的固定端向自由端逐渐放大，这种变螺距设计能让不同径向位置的流体获得不同的推送速度，减少流场内的混合死区，靠近自由端的大螺距段还能在转动时产生小幅的高频震颤，打散附着在弹簧表面的气泡，避免混合过程中裹入过多气体影响物料性能。材质选用304不锈钢，是考虑到多数涂装、涂料类物料都有一定的弱腐蚀性，

　　304不锈钢的耐蚀性能够满足常规工况的使用需求，同时弹簧结构需要反复承受转动时的流体冲击载荷，304不锈钢的冷作硬化特性能够让弹簧保持足够的弹性刚度，长期使用不会出现塑性形变导致螺距变化、混合效率下降的问题。实际选型时，需要根据搅拌罐的容积匹配组件的数量和弹簧长度，100L以下的小型搅拌罐通常单轴安装2-3组该组件即可满足混合要求，500L左右的中型罐体则需要沿轴分层安装4-6组，保证流场覆盖整个罐体截面。和实心桨叶相比，这类弹簧结构的流体阻力更小，相同搅拌转速下需要的驱动扭矩更低，能够适配小功率的搅拌电机，降低设备运行的能耗；同时弹簧结构的镂空特性，不会在停机时挂带过多物料，减少换料时的物料残留和清洗工作量。在安装结构上，

　　直杆段的上端设计有定位平面，安装时夹头的紧固螺丝顶在定位平面上，能够避免转动过程中组件出现周向打滑，保证弹簧的螺旋方向和转动方向匹配，获得预期的流体推送效果；弹簧和直杆的连接采用满焊固定，焊缝经过打磨抛光处理，避免焊缝位置藏留物料滋生细菌，满足食品、涂装类场景的卫生要求。
