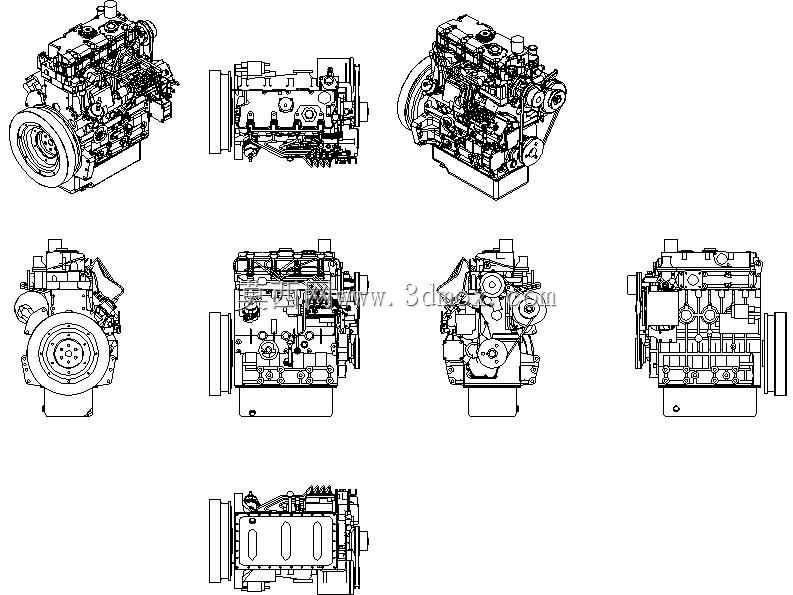

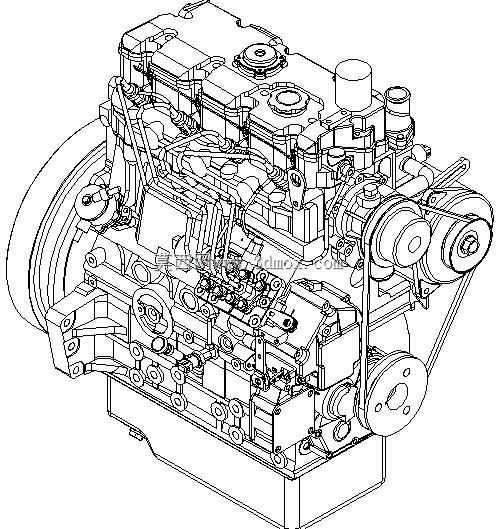

多视角柴油发动机结构示意参考素材

　　在商用车动力配套、非道路工程机械动力选型、小型发电机组动力匹配的场景中，这类直列四缸柴油动力单元的结构参考资料，是结构设计人员前期方案对接、安装边界校核、周边附件布局规划的核心参考依据。从实际使用场景来看，这类动力单元可覆盖轻卡载货车、小型装载机、30kW级固定式发电机组、农用小型拖拉机的动力输出需求，不同适配场景下对动力输出端的连接形式、附件安装位的预留要求存在明显差异，设计阶段需要先明确核心机体的固定结构，再针对性调整外围部件的布局。

　　从产品功能特性来看，该动力单元采用传统往复式活塞结构，缸体集成了曲轴安装腔、凸轮轴布置通道、润滑油道与冷却水道，前端轮系负责驱动水泵、发电机、空调压缩机等附件，后端飞轮壳用于对接变速箱或发电机输入轴，进气侧布置进气歧管与EGR阀安装位，排气侧集成排气歧管连接法兰，顶部气缸盖预留喷油器安装孔、气门摇臂机构安装空间，油底壳位于缸体下部承担储油与曲轴箱密封功能。不同视角的结构展示，能清晰呈现各部件的相对位置关系，避免设计阶段出现部件干涉问题。

　　设计思路上，这类动力单元的核心设计逻辑是在保证缸体强度的前提下尽可能压缩整体体积，同时兼顾维修便利性。缸体采用铸铁材质设计时，主轴承盖采用横向螺栓与纵向螺栓组合固定的方式，可承受柴油燃烧做功时的大扭矩冲击；气缸盖采用铝合金材质时，会在鼻梁区设计强化冷却水道，避免热负荷过高导致缸盖开裂。各附件的安装位都设计有标准化的连接法兰，可根据不同配套场景选装不同规格的发电机、起动机、空调压缩机，不需要对核心缸体结构做改动，大幅提升了动力单元的适配通用性。

　　从外形尺寸与安装边界来看，该类动力单元的整体长度通常在650mm-720mm区间，宽度在480mm-550mm区间，高度在680mm-750mm区间，具体尺寸会根据是否加装涡轮增压装置、中冷器的布置形式产生小幅变化。安装固定点通常设计在缸体两侧的机脚位置，四个安装点的相对位置公差控制在±0.2mm以内，安装时需要匹配对应刚度的减震垫，避免动力运行时的振动传递到配套设备机架上。前端轮系的突出量需要在配套设计时预留至少80mm的安全间隙，避免轮系运转时与周边护板、管路发生剐蹭；后端飞轮壳的对接止口尺寸符合SAE标准接口尺寸，可直接匹配对应规格的传动部件，不需要额外加工转接法兰。

　　在实际建模参考过程中，设计人员可通过多视角的结构示意，先搭建核心缸体的基础曲面，再逐步细化曲轴、活塞、连杆等内部运动部件的位置，之后依次添加外围的进排气部件、燃油系统部件、冷却系统部件，建模过程中可参照各视角的比例关系核对部件尺寸，避免出现比例失调的问题。对于需要做动力舱布局设计的人员来说，这类多视角结构资料可帮助快速确定动力单元在舱体内的布置位置，预留出足够的维护操作空间，比如机油滤清器更换空间、喷油器拆装空间、皮带调整操作空间，这些细节如果在前期设计阶段没有考虑到位，后续样机试制阶段会出现维护困难的问题，大幅增加后期整改的成本。

　　另外在做管路布局设计时，可参照示意结构确定进水口、出水口、燃油进回油口、机油压力检测口的位置，合理规划管路走向，避免管路与运动部件、高温部件距离过近，降低管路磨损、老化的风险。不同视角展示的细节结构，也能帮助设计人员识别动力单元上的各类传感器安装位，比如曲轴位置传感器、水温传感器、机油压力传感器的安装位置，提前规划线束的走向与固定点，保证线束布置整齐且不会被运动部件剐蹭。
