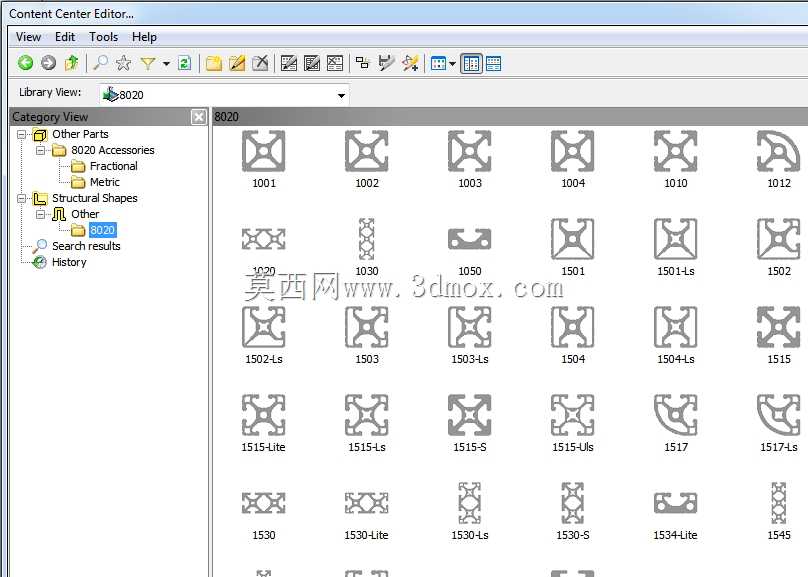

8020铝型材框架生成用标准截面构件库

　　在工业自动化产线搭建、设备防护围栏制作、检测工位工作台组装、物料周转货架定制这类场景里，铝型材框架的应用占比常年居高不下，核心原因在于其无需焊接、拆装调整灵活、表面氧化处理后耐腐蚀易清洁、适配各类连接附件的特性，能大幅缩短非标设备的搭建周期。但日常设计工作中，不少结构工程师会遇到重复绘制型材截面、框架生成时截面匹配出错、不同系列型材安装边界混淆的问题，尤其是8020系列铝型材，作为欧标铝型材里通用性极强的规格，涵盖了不同槽宽、不同壁厚、不同承载等级的衍生型号，手动逐个建模不仅效率低下，还容易在装配阶段出现型材与角件、端盖、脚轮等附件干涉的问题。这套构件库针对框架生成场景做了定向适配，

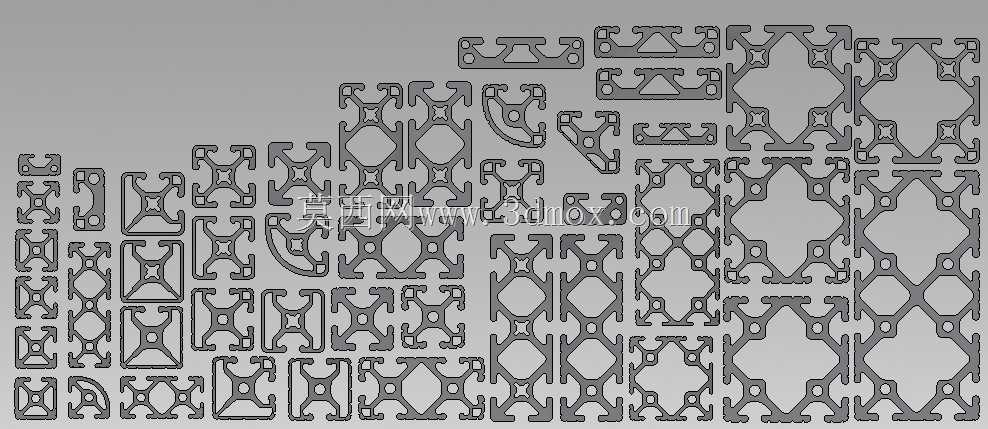

　　所有截面轮廓都严格遵循8020系列的实际生产尺寸公差，每一种型材的截面都预留了标准槽口的安装间隙，在框架生成时可以直接调用对应截面完成型材的自动排布，无需二次调整截面轮廓的位置与方向。从设计逻辑上看，这套构件库没有做冗余的参数化冗余设定，而是把实际生产中常用的8020全系列衍生型号都做了标准化收录，包括轻型承载用的薄壁厚型材、中型承载的标准壁厚型材、重型承载的加厚壁型材，以及不同槽口朝向的特殊截面型材，覆盖了从轻型物料架到重型设备机架的全场景使用需求。在安装边界的设定上，每一种型材都预设了与标准连接角件、T型螺栓、弹性螺母、端盖、脚轮安装板的配合间隙，调用构件生成框架时，不会出现型材端面与连接附件干涉、槽口位置与紧固件不匹配的问题，

　　甚至连型材切割后的端面处理预留量都做了对应设定，导出的加工尺寸可以直接给到下料车间使用，无需二次核对截面尺寸。实际使用时，工程师只需要先搭建好框架的三维线架，选定对应规格的型材截面，就能自动生成整段框架的型材实体，同时还能配套导出每根型材的下料长度、孔位位置，不需要在装配完成后再逐个测量型材尺寸。针对不同的使用场景，比如需要在型材槽内嵌入有机玻璃做防护的场景，构件库里的对应型材槽口尺寸严格匹配常用防护板材的厚度，不需要额外调整槽口尺寸；需要在型材上安装导轨、传感器支架的场景，对应型材的槽口间距也符合标准附件的安装孔位，能直接调用标准紧固件完成装配。不同于零散的单个型材模型，这套构件库是面向框架生成流程做的整合设计，

　　所有型材的坐标原点都统一设定在截面的形心位置，框架生成时型材的对齐、拼接不会出现偏移，不同规格型材在直角对接、45度斜接、T型连接时的贴合面都做了公差适配，不会出现拼接面缝隙过大或者实体重叠的问题。在承载适配方面，不同壁厚的型材在构件库中做了明确的区分，轻型型材适用于受力较小的防护栏、小型物料架，中型型材适用于常规的工作台、设备支架，重型型材适用于需要承载较重设备的主机架，工程师选型时可以根据实际受力情况直接调用对应型号，不需要再反复核对型材的截面惯性矩、单位重量等参数。此外，这套构件库的截面轮廓完全匹配实际铝型材的挤压生产工艺，不会出现工艺上无法实现的截面结构，导出的工程图可以直接用于生产下料，避免了设计模型与实际生产脱节的问题。在日常的非标设计工作中，使用这套构件库能把原本需要数小时的型材框架建模时间压缩到几十分钟，同时大幅降低建模过程中的尺寸错误率，尤其是在多版本方案调整时，只需要替换对应位置的型材规格就能快速完成方案迭代，不需要重新绘制截面轮廓。
