TR1型轮式接触式长度测量编码器结构

　　在卷材加工、物料输送、定长裁切这类连续运动工况里，接触式轮式编码器是非常常用的位置反馈部件，TR1型Tru-Trac结构的编码器，就是专门针对这类需要靠轮面贴合运动件表面，靠摩擦带动轮体转动来输出脉冲信号的场景设计的。这类编码器和轴套式、空心轴式编码器的安装逻辑完全不同，不需要和被测运动件做同轴硬连接，只需要把摆臂固定在机架上，让轮面以合适的预压力压在被测的传送带、金属带材、管材、线缆表面，就能靠摩擦力同步跟随被测件运动，不会因为安装同轴度误差带来测量偏差，也不会硬连接带来的轴系负载损伤编码器本体。

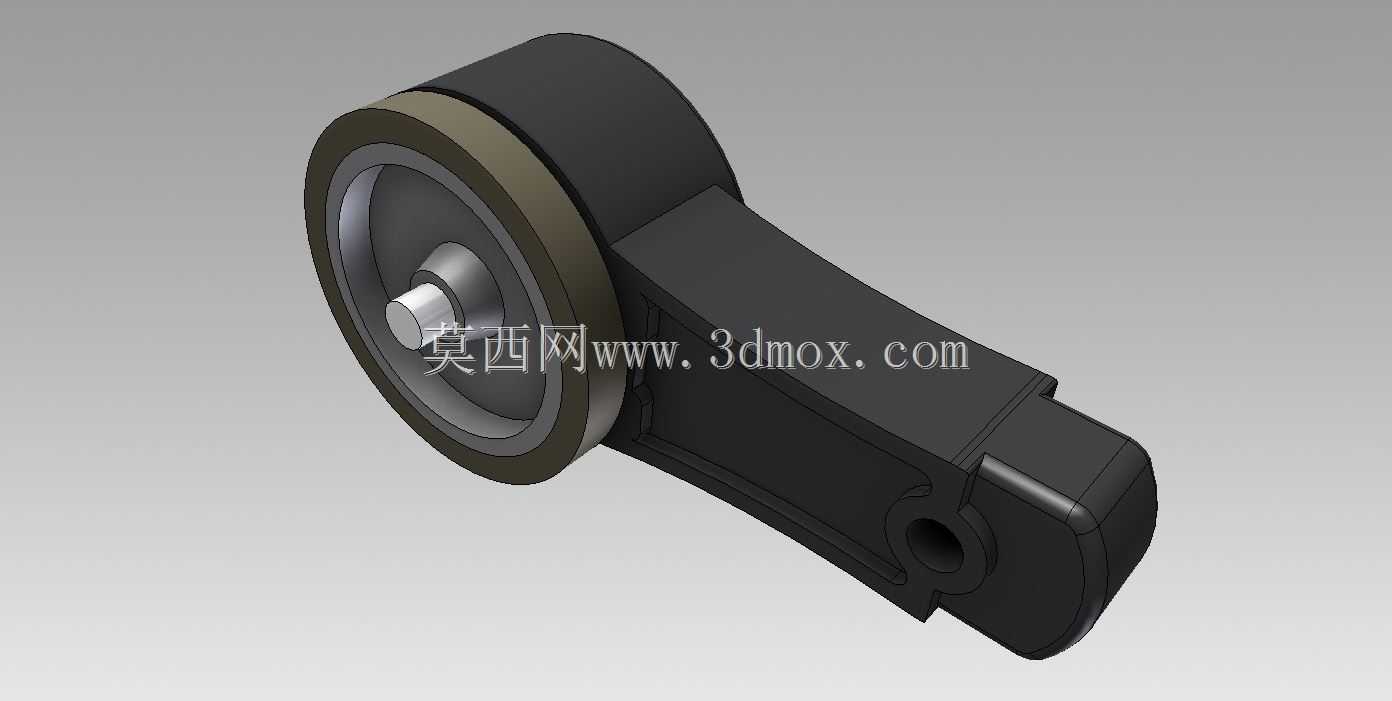

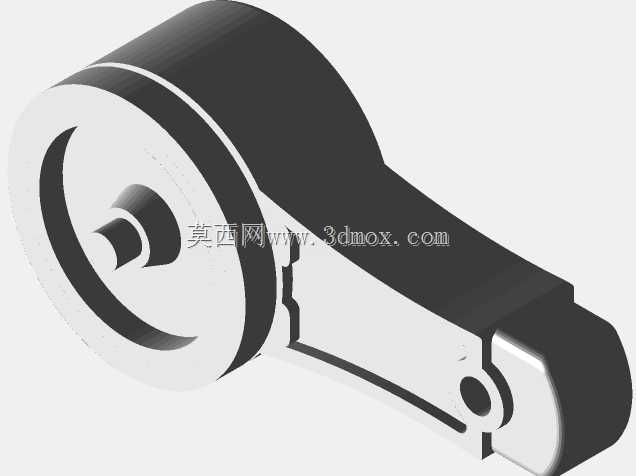

　　从结构设计来看，这款编码器采用了一体式摆臂加测量轮的集成结构，摆臂本身是高强度工程塑料注塑成型，内部做了加强筋结构，既保证了安装后的结构刚性，又能在轮面受到冲击载荷的时候产生微小的弹性形变，避免硬冲击损坏内部的光电码盘组件。摆臂末端的安装孔是通孔设计，安装的时候可以穿入螺栓固定在设备机架的对应位置，摆臂可以绕安装孔做小角度的摆动，配合安装位的扭簧或者拉簧结构，就能给测量轮提供持续稳定的贴合力，保证测量轮和被测件之间不会出现打滑，毕竟一旦打滑，脉冲计数就会出现偏差，直接导致长度测量失准，这也是这类接触式轮式编码器最核心的设计要点。

　　测量轮部分采用了双轮缘的结构设计，轮面是耐磨的聚氨酯材质，硬度控制在邵氏85A左右，既保证了足够的摩擦系数，又有不错的耐磨性能，长期和金属、橡胶、塑料材质的被测表面接触也不会过快磨损，轮缘的金属部分做了发黑防锈处理，中间的转轴采用精密轴承支撑，转动阻力非常小，哪怕是被测件运动速度很低的时候，也能顺畅跟随转动，不会出现卡顿丢步的问题。编码器本体集成在摆臂和测量轮连接的位置，内部的码盘和测量轮转轴直接连接，没有额外的传动齿轮，消除了齿轮间隙带来的测量误差，输出的脉冲信号直接对应测量轮的转动角度，结合测量轮的固定周长，就能通过脉冲计数换算出被测件走过的实际长度，测量精度可以控制在千分之一以内，完全能满足大多数工业场景下定长裁切、位置定位、速度检测的需求。

　　从安装边界来看，这款编码器的摆臂长度大概在120毫米左右，测量轮直径是50毫米，整体安装的时候需要预留出摆臂摆动的空间，安装孔中心到测量轮最外端的距离在摆臂伸直状态下是140毫米，安装的时候要注意被测件的运动方向要和测量轮的转动平面平行，轮面要完全贴合在被测件的平整表面上，不能出现偏斜，否则会导致轮面单侧磨损过快，甚至出现测量轮轴向窜动影响精度。预压力的调整也很关键，压力太小容易打滑，压力太大会加快轮面磨损，还会增大被测件的运动阻力，一般调整到测量轮和被测件接触后，摆臂有10到15度的预压角度就足够，既能保证足够的摩擦力，又不会带来过大的负载。

　　实际应用里，这类编码器经常用在包装机械的送膜机构、印刷机械的走纸机构、管材挤出生产线的牵引机构、物流输送线的分拣定位机构上，相比非接触式的激光测速、视觉测速方案，它的成本更低，抗环境干扰能力更强，哪怕现场有粉尘、轻微的油污、光照变化，都不会影响测量稳定性，只要定期清理轮面的杂物，检查轮面磨损情况，就能长期稳定工作。设计的时候也考虑了现场布线的需求，编码器的出线端在摆臂的尾部，走线的时候可以顺着摆臂固定到机架上，不会因为摆臂的小幅度摆动拉扯线缆，延长了线缆的使用寿命。整个结构没有多余的外露零部件，防护等级可以达到IP65，能适应多数工业现场的复杂环境，不需要额外做防尘防水的防护结构，安装调试也非常方便，不需要复杂的对中操作，只要固定好安装座，调整好预压力就能投入使用，对于设备改造、老旧设备加装长度测量功能的场景来说，适配性非常好。
