ProE图案特征采样参数化建模实操方法

　　在通用机械零部件的结构设计场景中，多孔阵列类特征是覆盖液压阀块、安装基板、传动端盖等各类零件的高频设计元素，这类特征的阵列逻辑如果仅靠手动修改尺寸数值，很容易在设计迭代过程中出现参数不匹配的问题，比如当基础孔的排布间距、阵列数量发生调整时，手动标注的阵列总数量、总跨度尺寸如果没有同步更新，后续出工程图、做BOM统计、对接加工编程环节都会出现数据偏差，严重时甚至会导致加工出的零件孔位错位，无法完成装配。做这类特征的设计时，首先要理清特征的父子关系逻辑，不能孤立地创建单个孔之后直接用方向阵列完成排布就结束，要把阵列的两个方向的实例数量、实例间距都设置为可被全局调用的独立参数，而不是软件默认生成的孤立尺寸值。具体到建模环节，

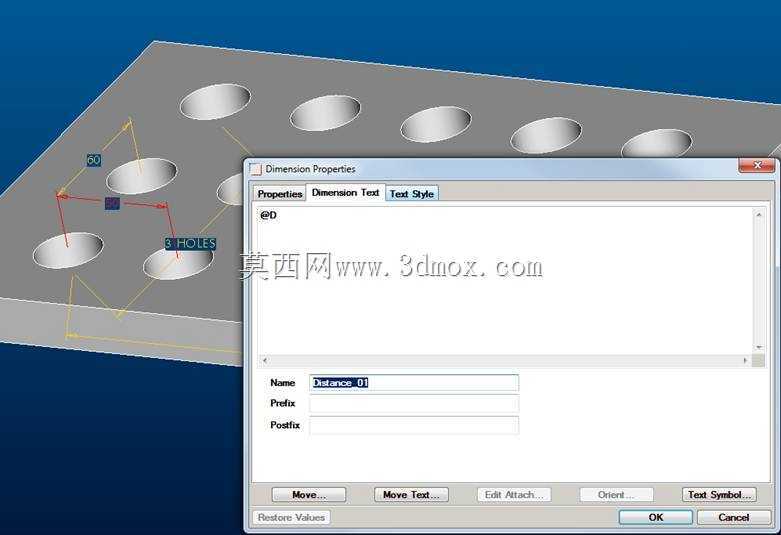

　　首先创建基础实体特征之后，先定义第一个基准孔的定位尺寸，这个定位尺寸要和零件的安装基准做全约束，不能出现欠约束的情况，否则后续阵列的参考会出现漂移。接下来启动方向阵列命令的时候，不要直接在阵列操控板里输入固定的数值，而是先通过参数工具新建对应方向的实例数参数、间距参数，把阵列操控板里的对应数值关联到新建的参数上，这一步很多新手工程师会忽略，直接输入固定值，后续改阵列数量的时候，工程图里标注的总孔数、总排布长度还是原来的数值，很容易出错。完成参数关联之后，再进入工程图模块做尺寸标注的时候，不要手动输入阵列总数量的文本，而是通过注释里的参数调用功能，直接引用建模环节里建好的阵列实例数参数，再结合单方向的实例数做乘积计算，

　　这样不管后续建模环节怎么调整两个方向的阵列数量，工程图里的孔数标注都会自动同步更新，不需要手动修改文本。还要考虑安装边界的约束问题，做阵列参数设置的时候，要同步把零件的外轮廓尺寸、边缘到最外侧孔中心的安全距离也做参数关联，比如当调整阵列间距的时候，系统会自动校验最外侧孔的中心到零件边缘的距离是否满足最小壁厚要求、是否满足螺栓安装的扳手空间要求，避免出现孔位太靠近边缘导致安装时零件开裂、螺栓无法拧紧的问题。在实际的设备应用场景里，这类参数化的阵列特征能大幅提升设计迭代效率，比如做液压阀块设计的时候，不同通径的阀组需要的安装孔数量、孔间距都不一样，建好一套带参数关联的模板之后，只需要调整对应参数的数值，就能快速生成不同规格的阀块模型，不需要每次都重新做孔、重新阵列、重新标注工程图，能减少80%以上的重复操作时间。还要注意特征采样的参考选择，做阵列的时候不要选实体上的临时边线作为方向参考，要选稳定的基准轴、基准平面作为阵列方向参考，避免后续修改实体特征的时候，边线被删除或者重构导致阵列特征失败。另外在参数命名的时候，要采用统一的命名规则，比如X方向的阵列数量命名为patternnumx，X方向间距命名为patternspacex，不要用软件默认的d0、d1这类无意义的参数名，方便后续自己或者其他工程师接手修改的时候能快速找到对应参数，不会出现改混参数的情况。很多工程师在做这类特征的时候，习惯做完阵列之后就把参数隐藏，后续出图的时候手动写注释，

　　这种做法在单版本设计的时候看不出问题，一旦客户要求调整孔位数量、改变孔间距，就需要逐个修改模型、工程图里的所有相关尺寸，很容易出现遗漏，而通过参数关联的方式，所有相关的尺寸、注释都和建模参数绑定，只需要修改一次参数值，所有关联的内容都会自动更新，能完全避免手动修改带来的人为错误。还要考虑加工环节的工艺要求，设置阵列参数的时候，要把孔中心距的公差要求也和参数做绑定，比如当孔间距小于100mm的时候，公差自动设置为±0.1mm，当孔间距大于100mm的时候，公差自动调整为±0.2mm，这样工程图导出的时候不需要逐个修改公差值，能符合机加工的工艺精度要求，减少工艺人员后续核对图纸的工作量。对于需要做有限元分析的零件，参数化的阵列特征也能提升分析效率，调整孔的数量、间距之后，不需要重新划分网格、重新施加约束，只需要更新模型就能直接重新计算，快速对比不同孔排布方案下的零件应力、变形情况，选出最优的设计方案。
