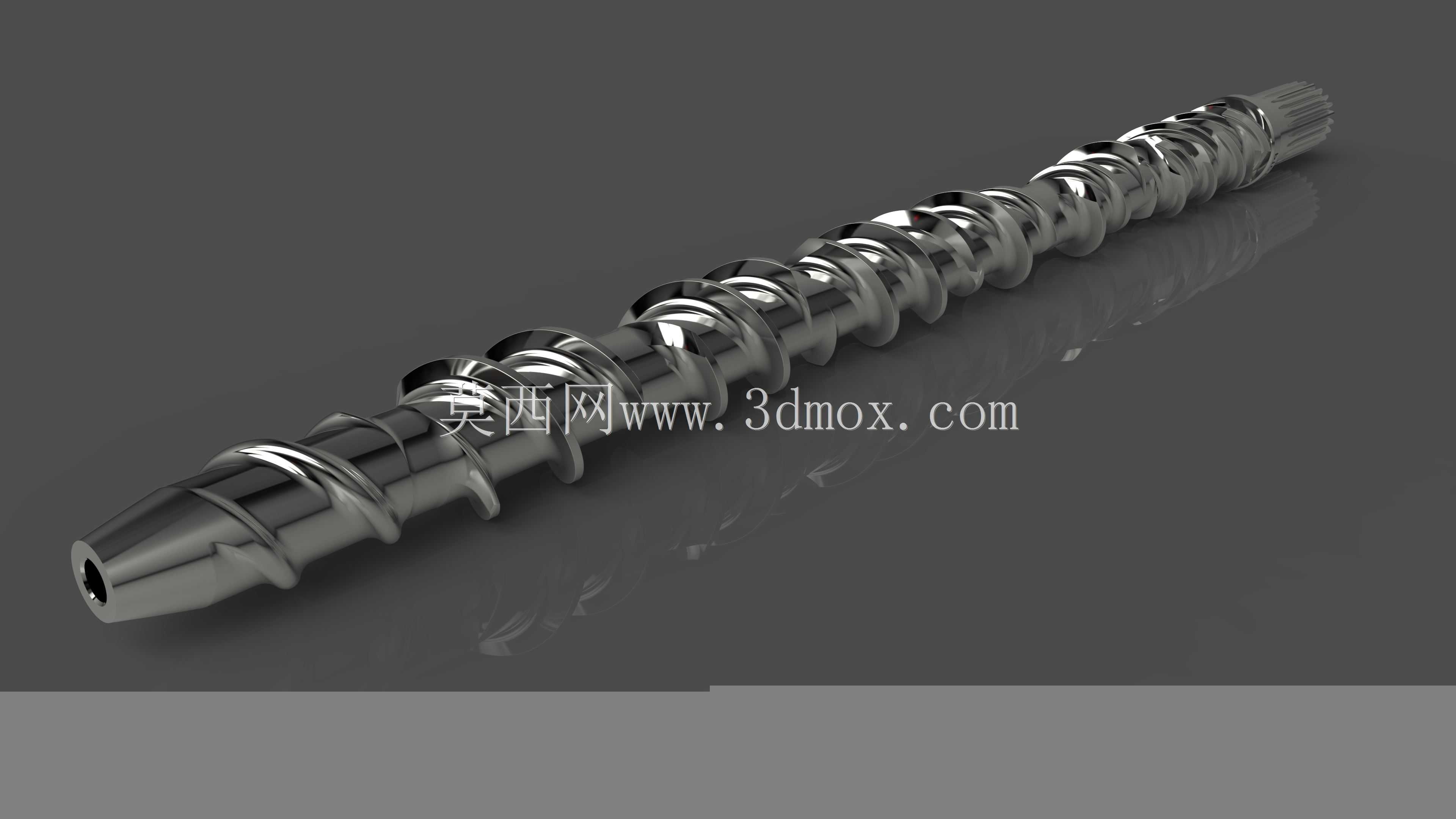

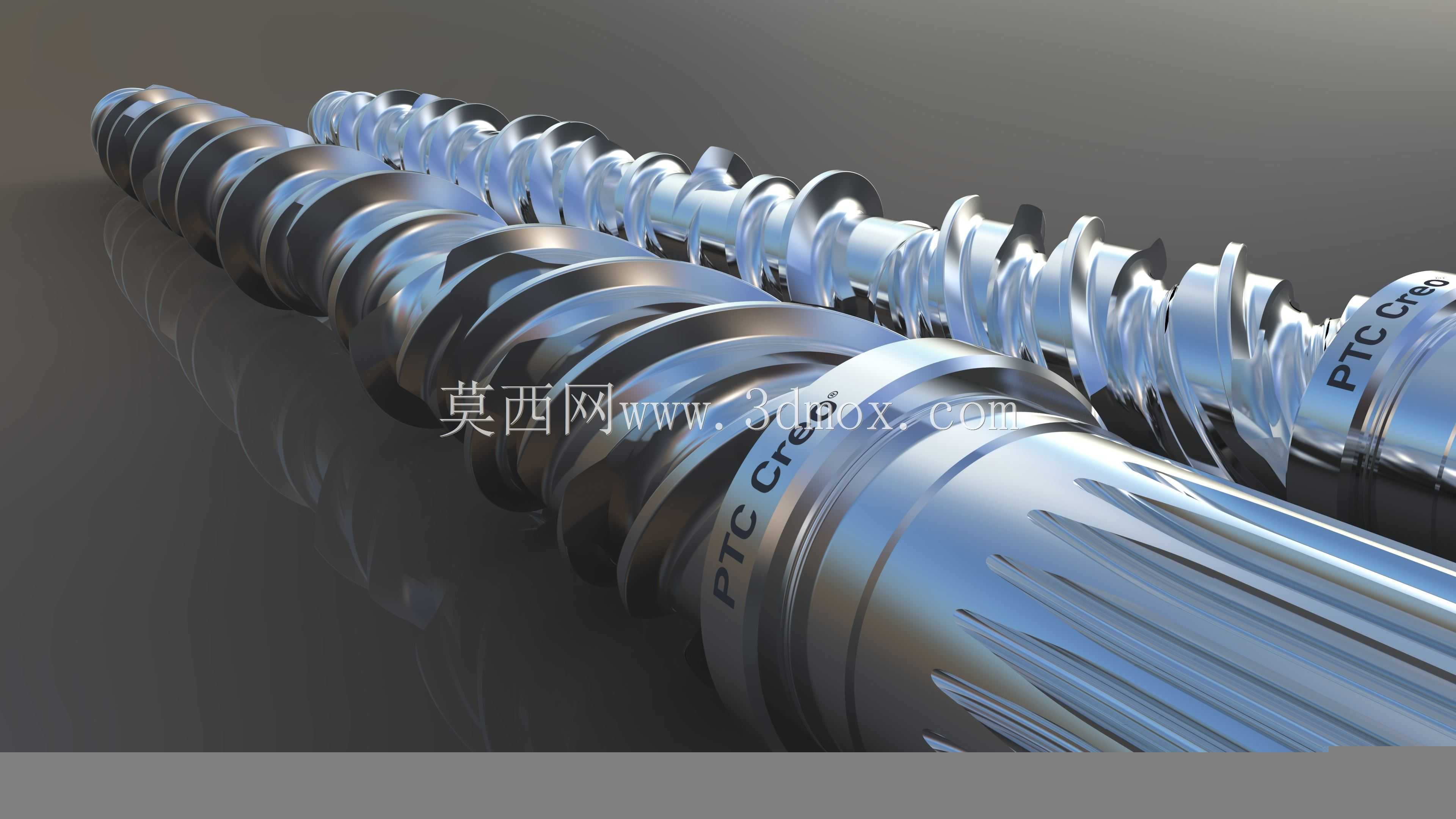

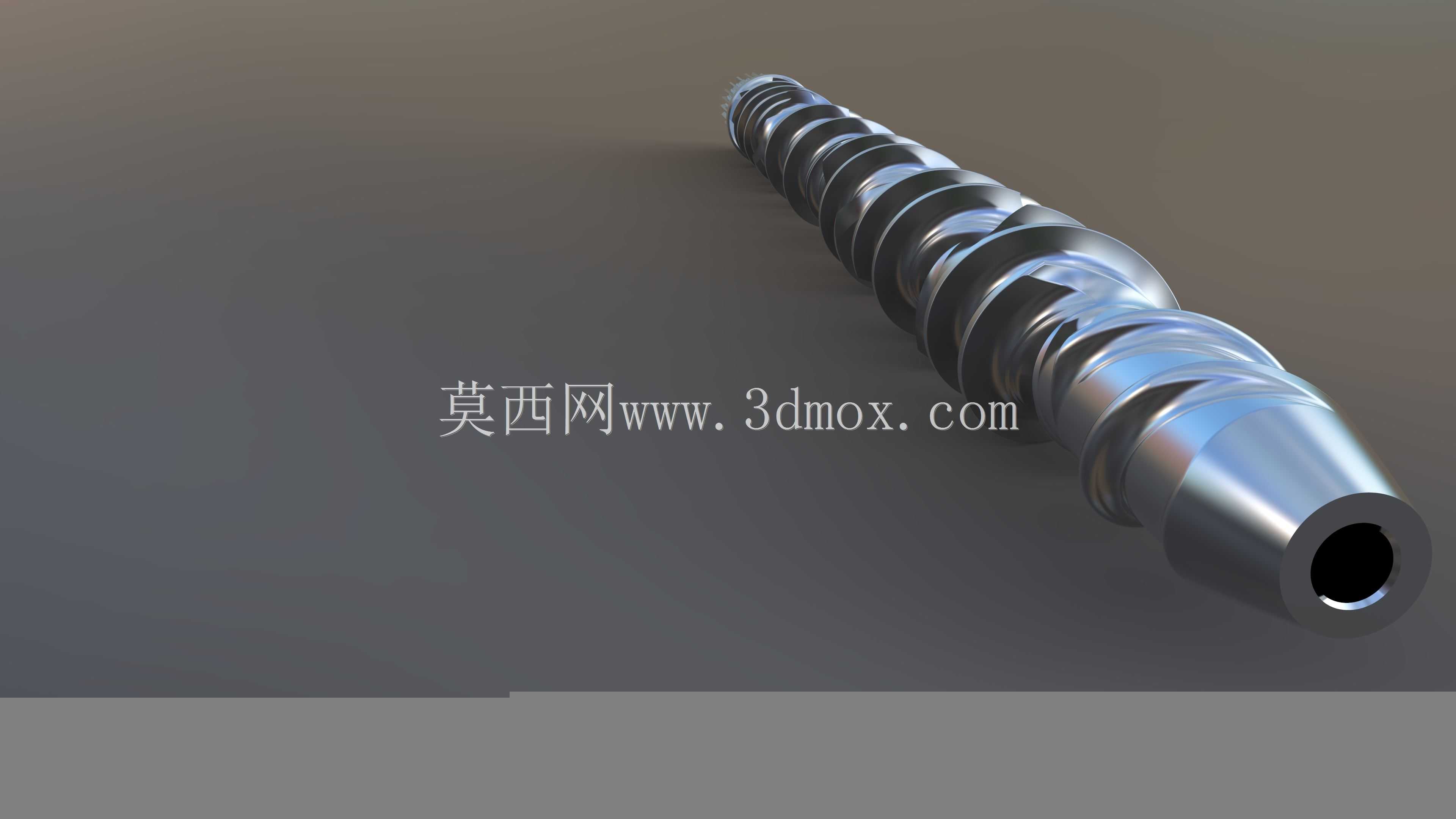

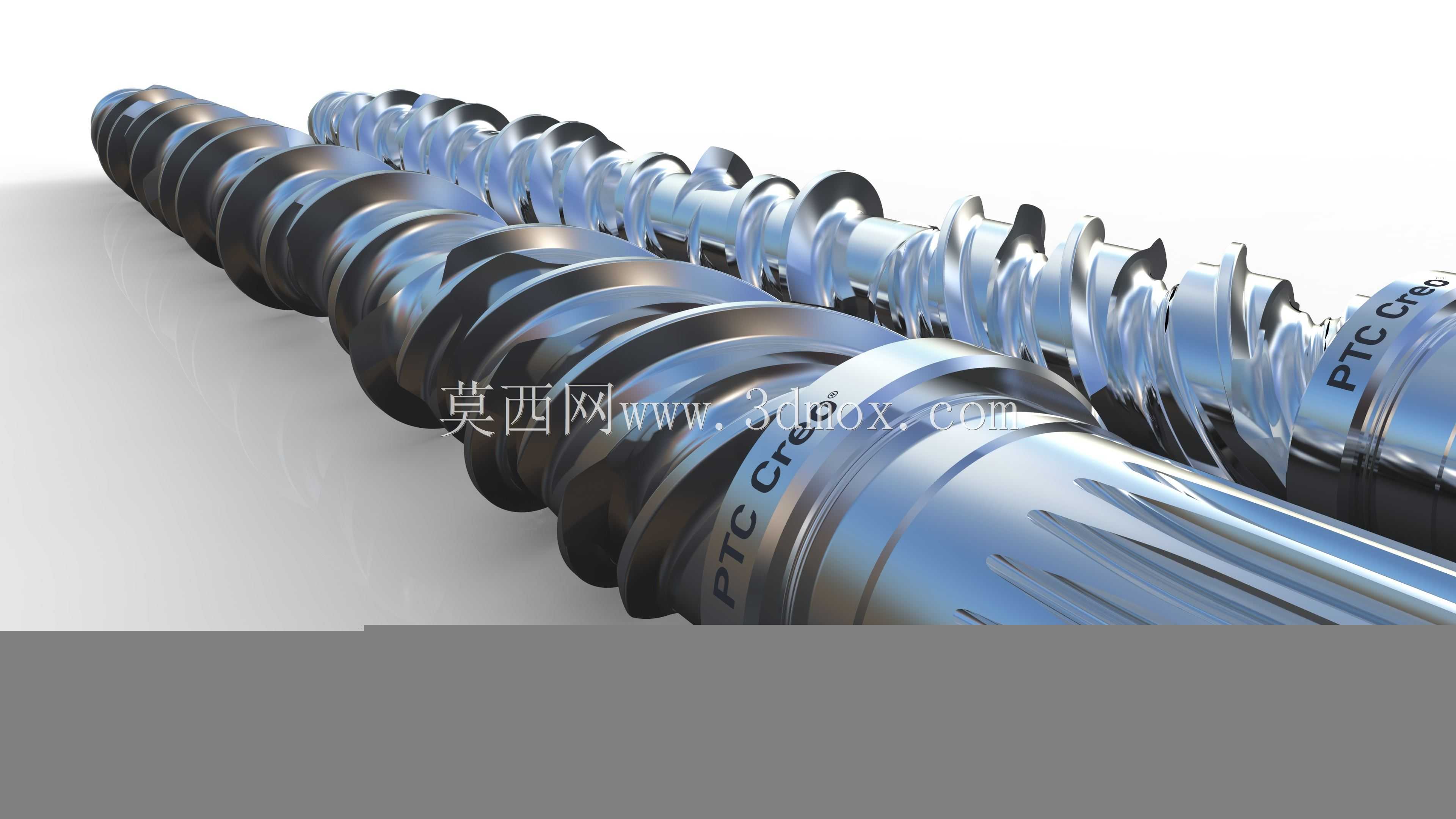

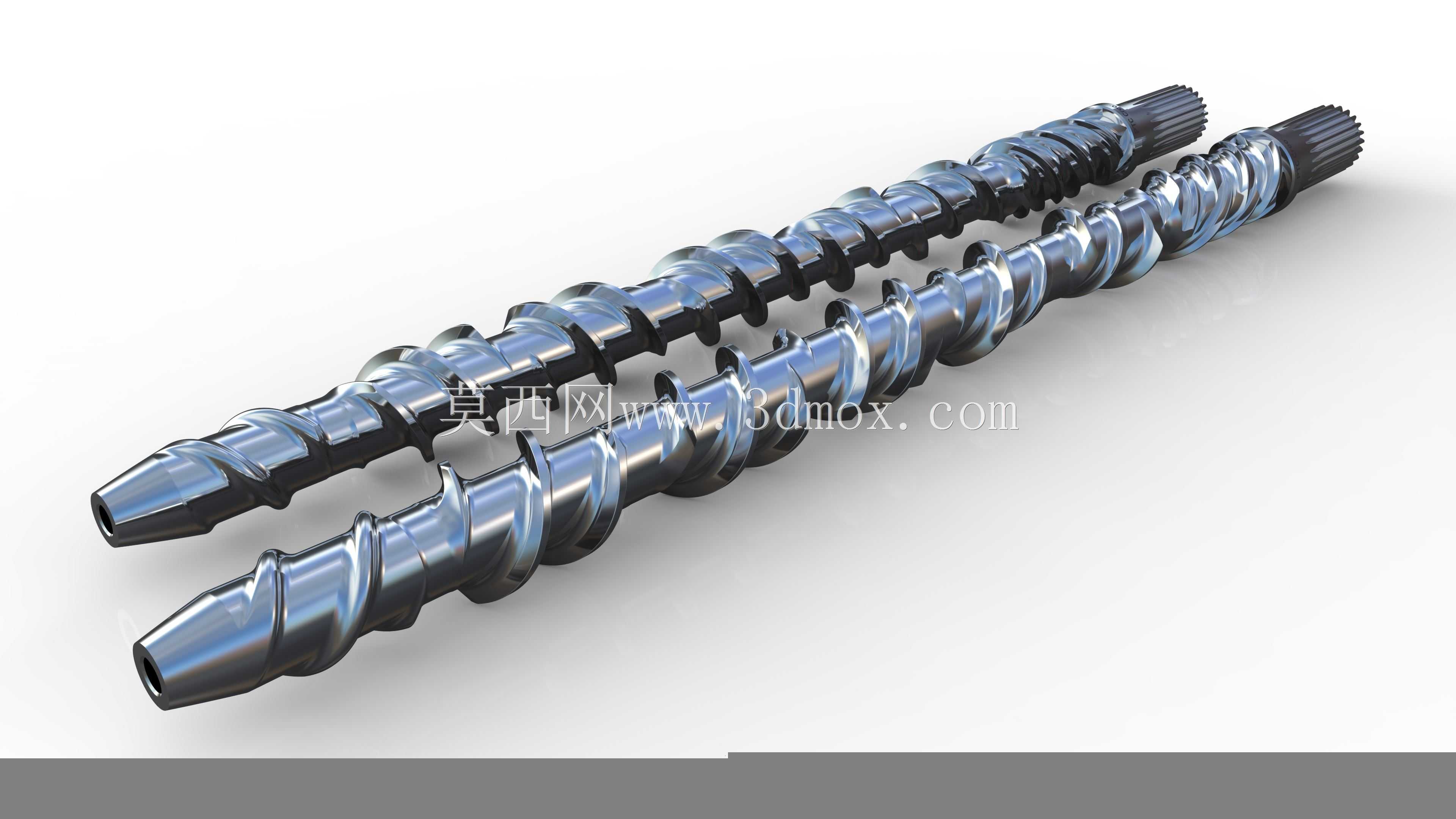

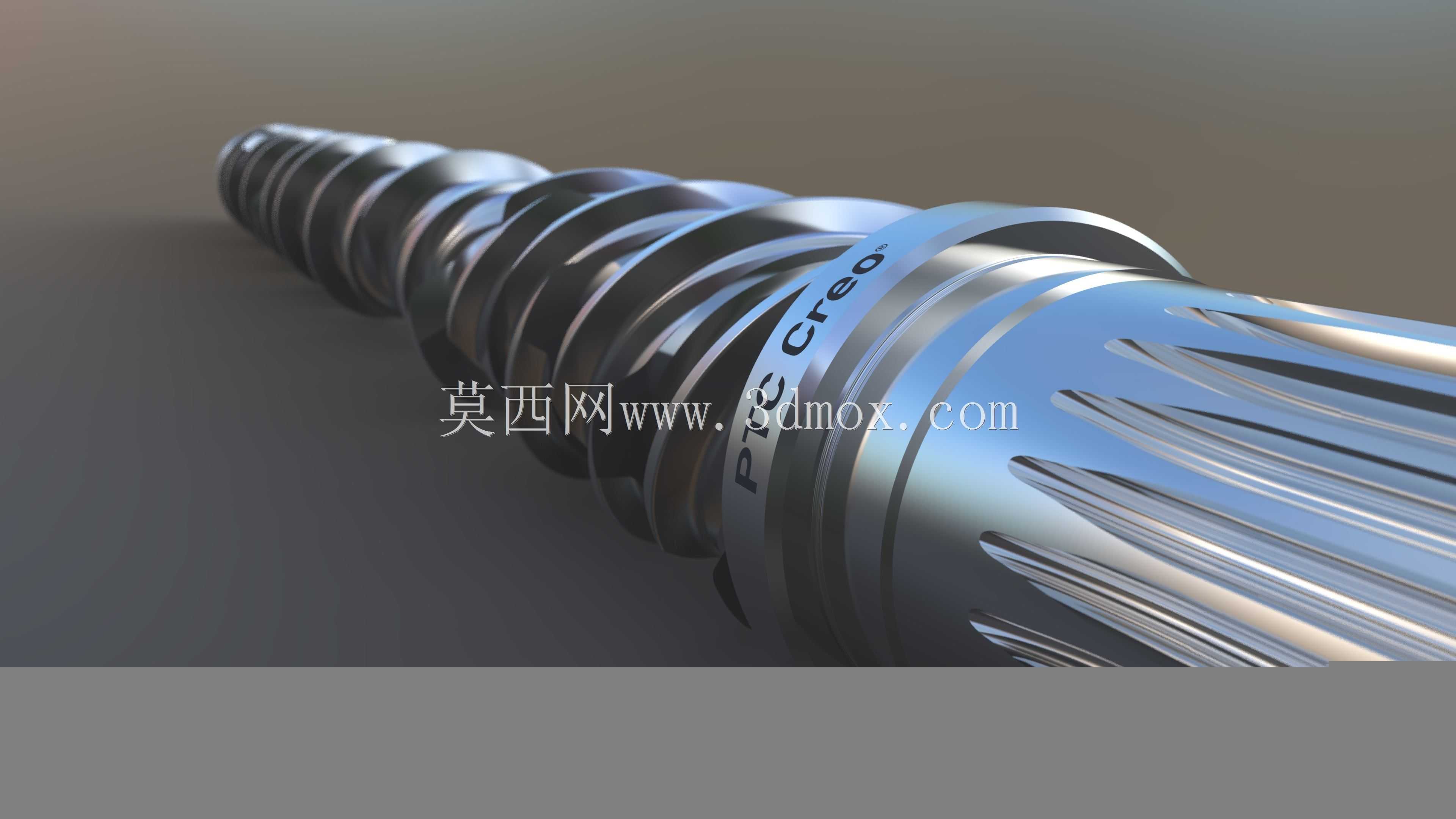

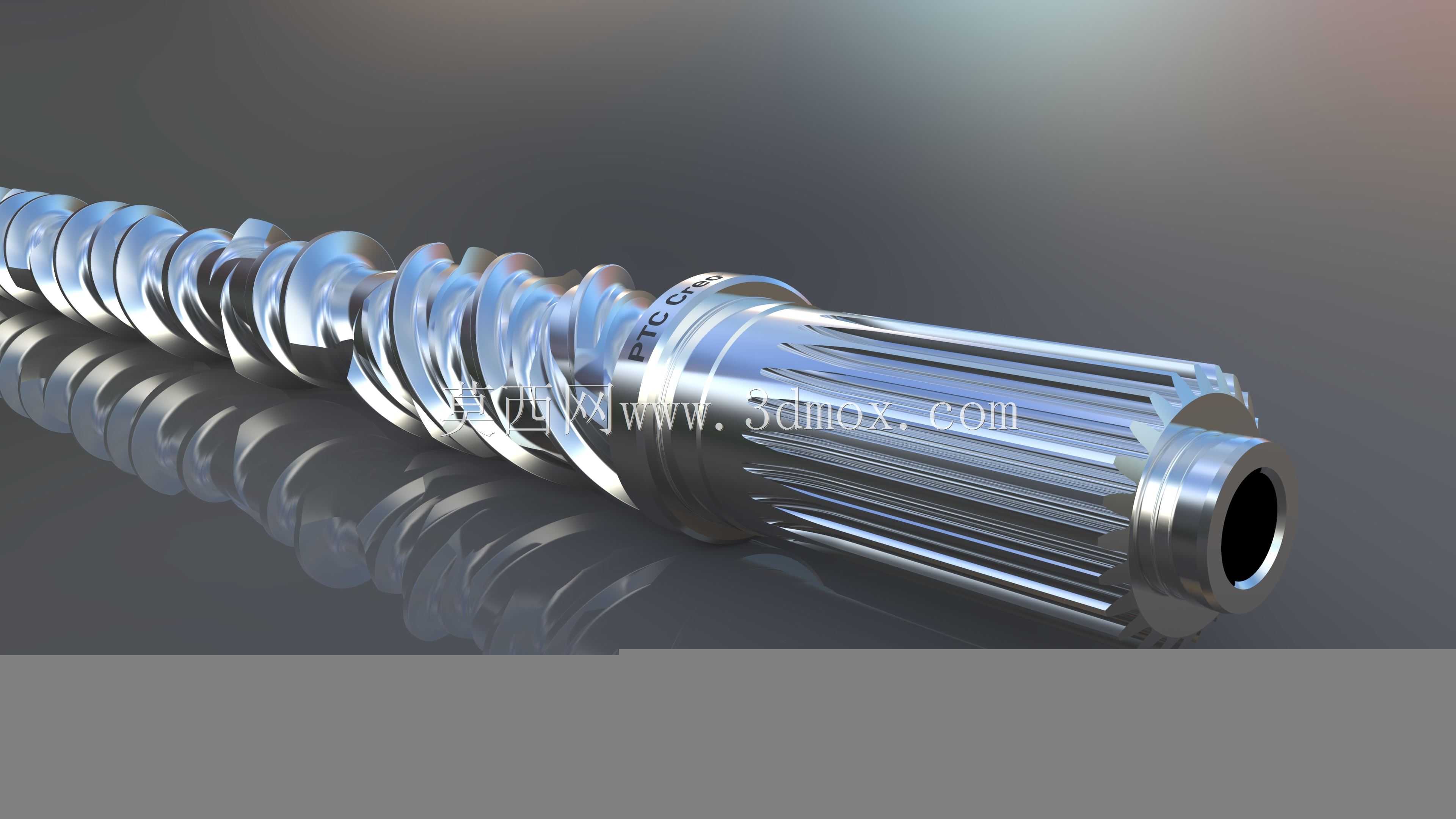

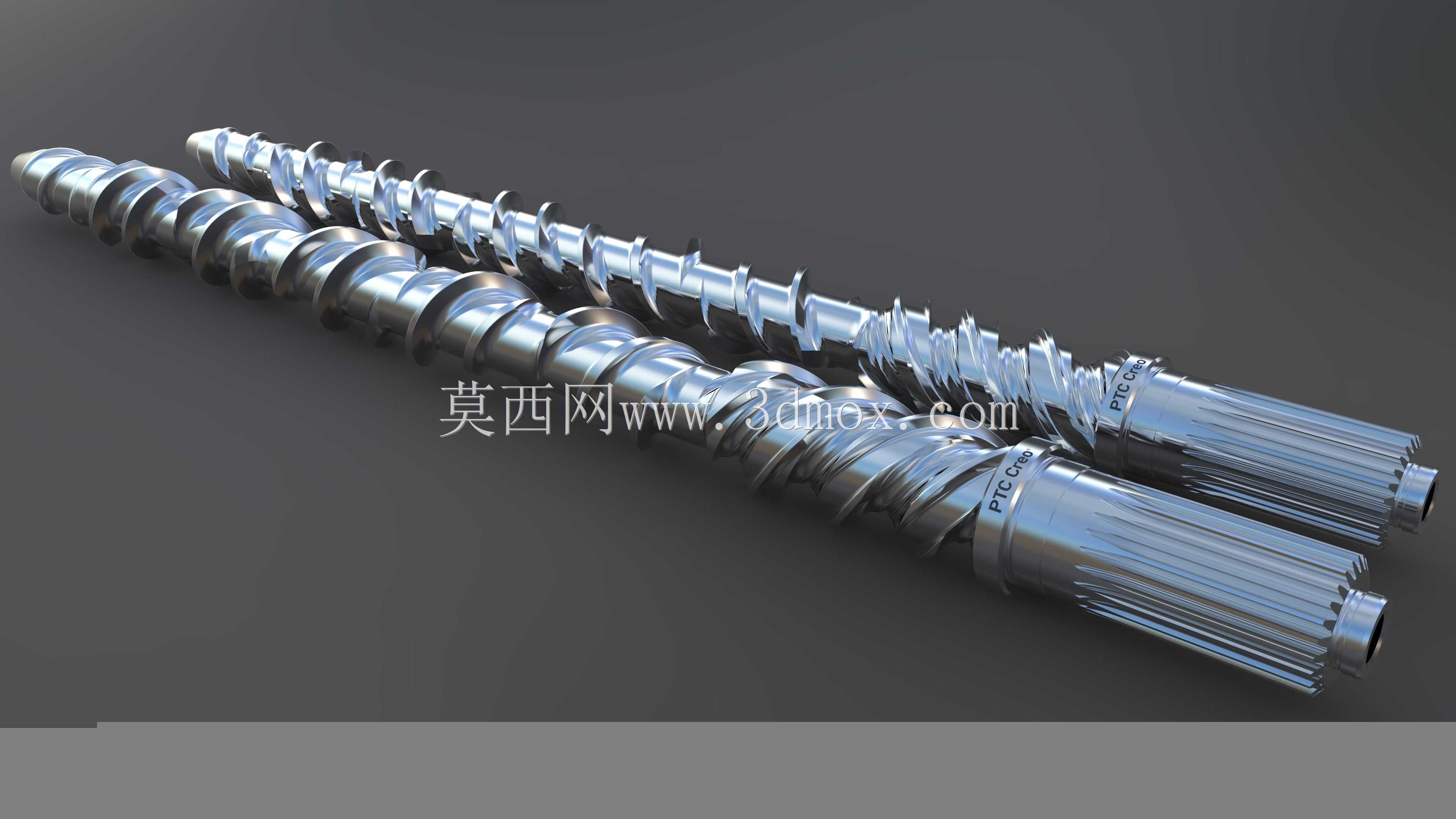

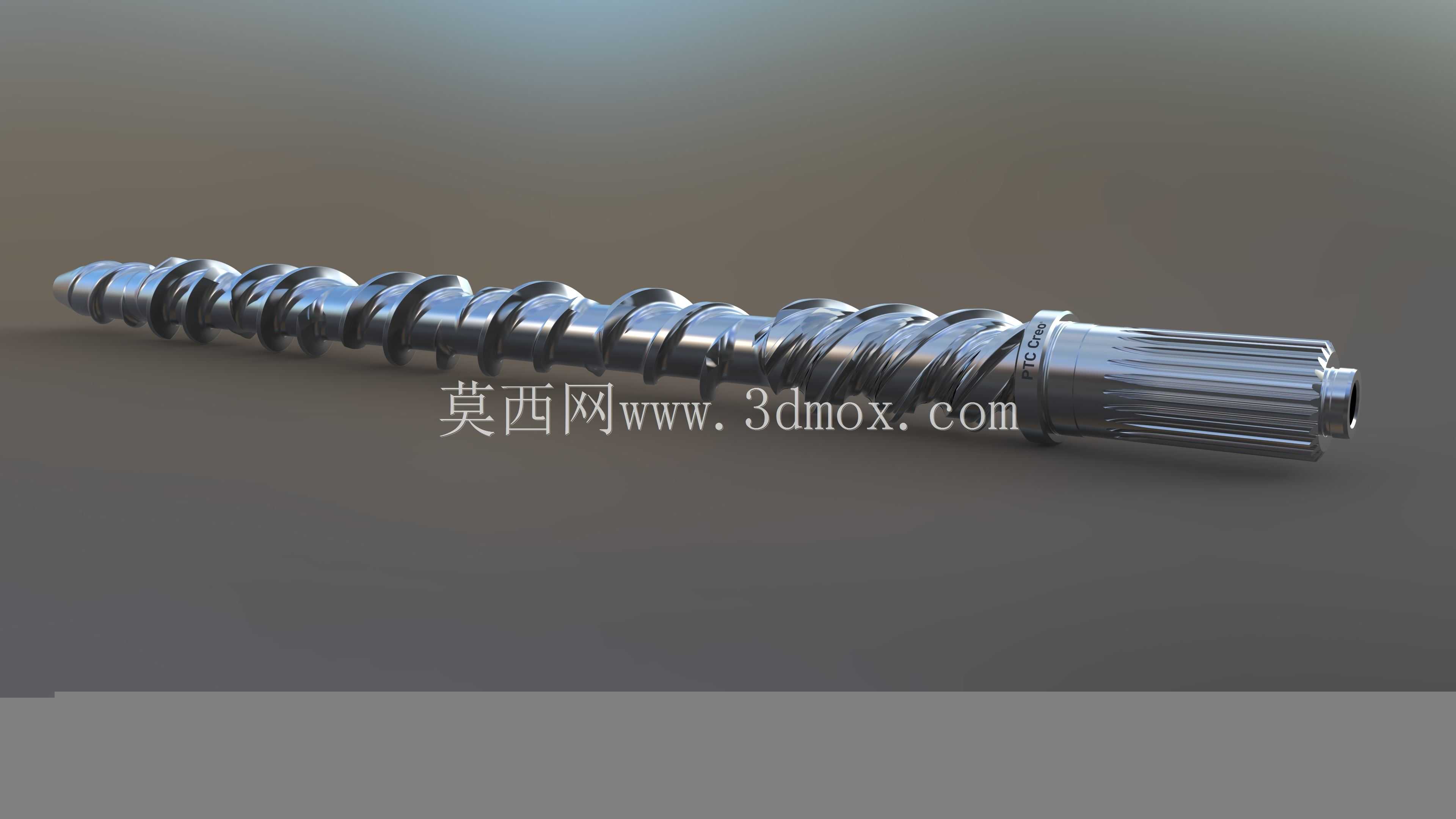

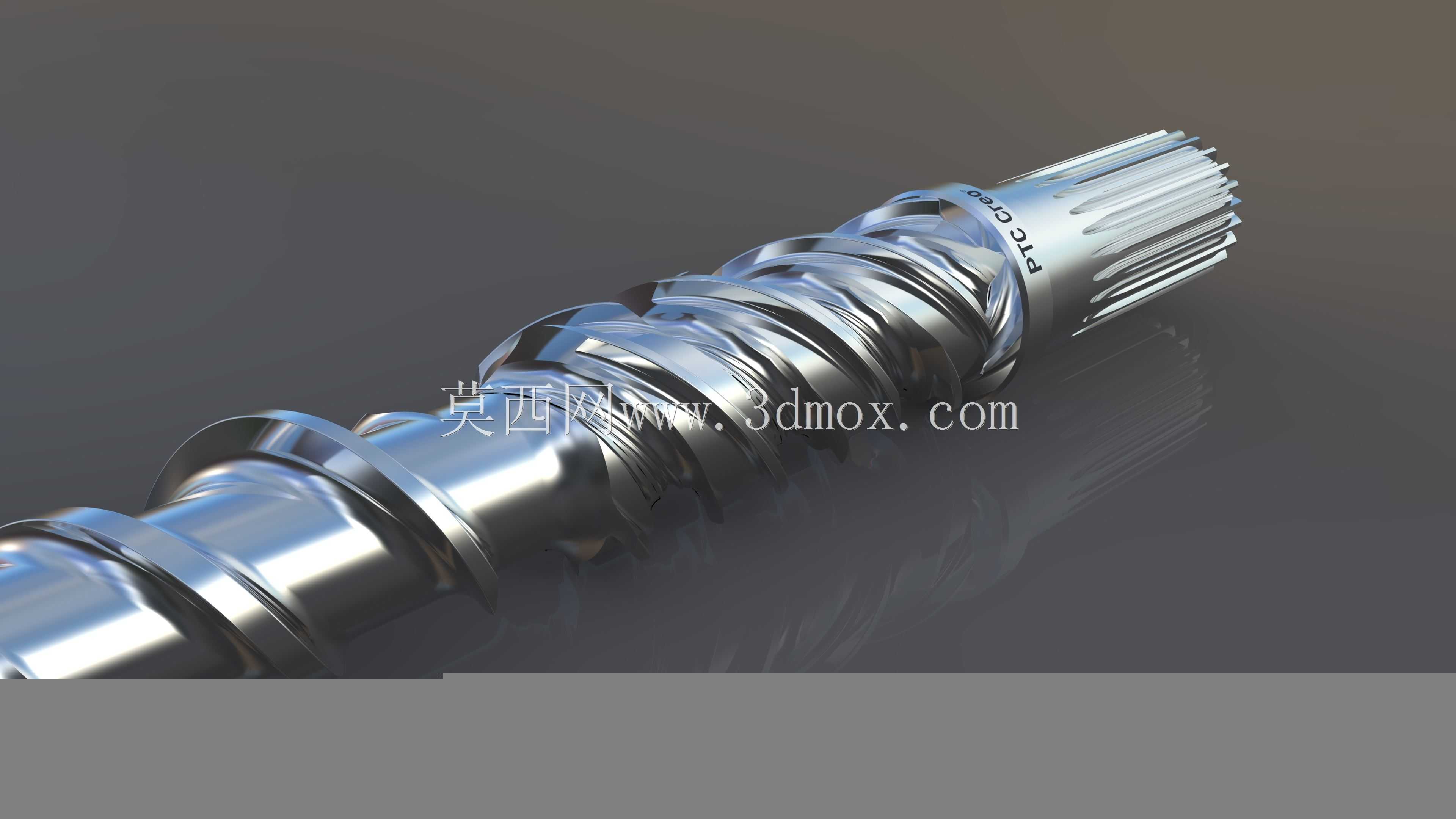

高精度螺旋槽传动轴结构设计展示

　　在流体输送、动力传动以及精密进给类设备中，带螺旋槽特征的轴类零件一直是核心受力与功能实现部件，这类零件的槽型结构并非简单的装饰性设计，每一段螺旋升角、槽宽、槽深参数都直接对应设备的实际运行效率与负载能力。从实际工程应用场景来看，这类螺旋槽轴常见于螺杆泵的核心转子组件，也会出现在高精度磨床的进给传动单元、液压系统的伺服阀芯驱动段，部分特种减速机的输入输出端也会采用类似结构来实现平稳的扭矩传递，同时借助螺旋槽的导程特性完成轴向的微量进给动作，避免普通平键轴传动过程中出现的间隙回差问题。

　　设计这类轴件时，首先要明确安装边界的约束条件，轴的两端支撑轴径需要匹配对应规格的轴承内圈尺寸，轴肩的定位高度要严格控制在轴承内圈倒角的允许范围内，避免装配时出现轴承无法贴紧定位面的问题。螺旋槽段的起始位置要和相邻的密封段留出足够的安装距离，防止密封件在装配过程中被槽口的锐边划伤，槽端的收尾处需要设计平滑的过渡圆角，避免应力集中导致轴件在交变载荷下出现疲劳断裂。从功能特性上看，连续的螺旋槽结构一方面可以在转动过程中带动介质沿槽道定向流动，实现输送或者均布润滑脂的作用，另一方面螺旋啮合的接触形式相比普通花键传动，接触应力分布更均匀，能承受更大的径向与轴向复合载荷，运行过程中的噪音也更低。

　　建模过程中需要重点关注螺旋槽的扫描路径与轴基体的布尔运算精度，槽的侧面粗糙度要求要和实际加工工艺匹配，若是采用磨削加工的螺旋槽，槽侧的拔模斜度需要控制在合理范围内，避免加工时出现砂轮干涉。轴上的各段退刀槽、卡簧槽位置要和整体装配关系对应，比如安装密封件的轴段粗糙度要达到相应的密封要求，配合传动件的轴段公差要根据配合性质选择合适的公差带，过盈配合段的轴径尺寸要考虑压装时的变形量预留，间隙配合段要保证润滑介质能顺利进入配合面形成油膜。

　　实际选型应用时，这类螺旋槽轴的长径比需要严格控制，若是悬臂安装的使用场景，轴的挠度计算要纳入螺旋槽段的截面惯性矩折减，因为槽结构会削弱轴的整体抗弯截面模量，不能直接按光轴的参数计算刚度。螺旋槽的导程参数要匹配配套的啮合套或者定子的导程，两者的啮合侧隙要根据工作温度范围调整，高温工况下要考虑材料热膨胀带来的侧隙变化，避免运行过程中出现卡滞。轴端的传动连接结构，不管是采用平键、花键还是抱紧式连接，都要保证连接段的扭矩传递能力大于螺旋槽段的最大承载扭矩，避免出现连接段先失效的问题。

　　从加工工艺性角度考虑，螺旋槽的加工方式根据精度等级不同可以选择铣削、磨削、旋风铣等不同工艺，设计时要避免出现过深的窄槽结构，防止加工时刀具刚性不足导致槽型精度超差。轴的整体热处理工艺要匹配材料选择，若是承受重载冲击的工况，轴芯要保持足够的韧性，表面螺旋槽接触段要达到相应的硬度要求，提升耐磨性能。装配过程中，螺旋槽段的清洁度需要严格控制，残留的铁屑或者杂质会在啮合过程中划伤槽面，导致运行噪音增大甚至出现卡滞，安装时要在槽面均匀涂抹对应工况的润滑介质，保证初始运行阶段的润滑条件。
