紧凑型BOXX专业图形工作站机箱结构设计

　　本次设计的紧凑型专业工作站机箱，主要面向三维建模、影视渲染、工业仿真等高负载算力场景，这类场景对硬件长时间高负荷运行的稳定性、散热冗余度、硬件扩展兼容性都有极高要求，传统消费级机箱往往在散热风道设计、硬件安装冗余、长时间运行可靠性上存在短板，无法满足专业工作室7*24小时满负载渲染、仿真计算的使用需求。

　　从实际使用场景出发，专业工作站通常部署在设计工作室、企业研发部门的工位旁或小型机房内，不需要消费级机箱的浮夸灯效与异形外观，更看重紧凑占地、运行静音、硬件维护便捷性，因此整体外形采用规整立式塔型结构，正面做对称式收腰造型，既提升结构刚性，也能在工位摆放时减少边角磕碰风险，整体宽度控制在标准ATX机箱兼容范围内，可直接适配市面主流的工作台下方机位、标准服务器机柜层板安装，安装边界预留足够的走线空间，背部接口区域与墙面预留不小于50mm的散热间隙，避免线材弯折挤压影响接口插拔与通风。

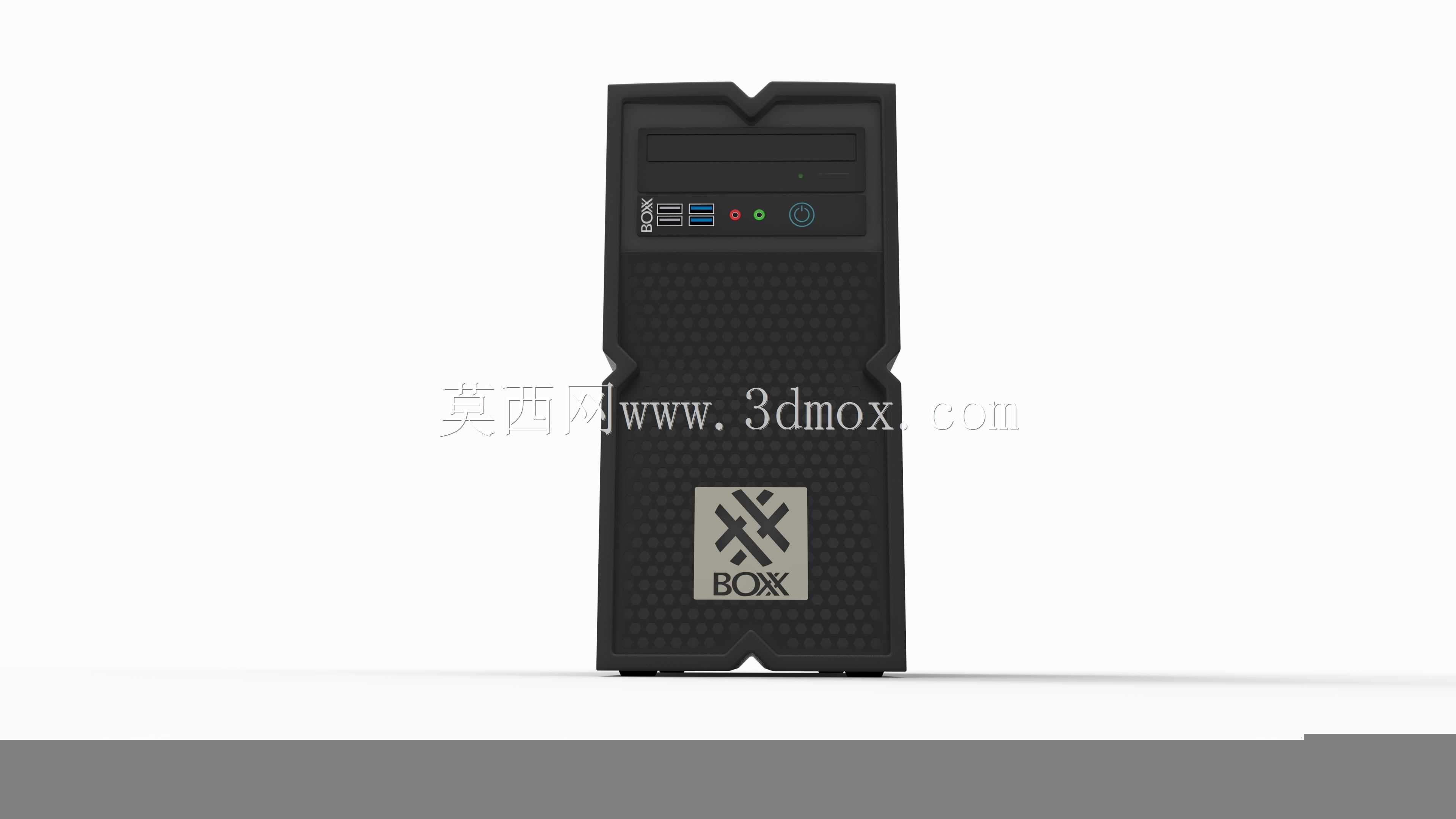

　　功能设计层面，前面板集成了标准光盘驱动器仓位，可兼容DVD、蓝光刻录机等专业存储设备，满足工业设计场景下老旧图纸光盘读取、成品数据光盘刻录的实际需求；前端IO区域排布多组USB接口，包含带插销固定的工业级USB接口，避免频繁插拔加密狗、移动存储设备时出现接口松动脱落问题，同时配备独立的电源按键、硬盘状态指示灯、系统故障诊断灯，运维人员无需开机箱即可快速判断设备运行状态。散热系统采用一体化液体冷却布局，冷排安装位预留120/240/360mm多规格兼容孔位，可根据CPU、显卡的算力配置选择对应散热规格，内部风道采用前进后出的直通风道设计，硬盘仓、电源仓做独立风路隔离，避免不同发热区域的热风串流影响散热效率，即使满负载运行时，核心硬件区域的温度也能控制在元器件安全工作阈值内。

　　结构设计思路上，整体框架采用加厚SPCC钢板折弯成型，关键受力位置做冲压加强筋处理，避免搬运、多次硬件拆装后出现框架变形，主板安装位兼容E-ATX、ATX、M-ATX等多种规格的工作站主板，显卡安装位预留最长430mm的安装空间，可兼容全尺寸专业图形显卡、计算卡，电源仓位支持标准ATX电源及冗余电源模块，满足高负载场景下的供电稳定性需求；硬盘仓位采用快拆免工具设计，可同时安装多块3.5英寸机械硬盘与2.5英寸固态硬盘，满足大体积工程文件、渲染素材的本地存储需求，所有仓位的安装孔位都做公差适配，避免硬件安装时出现对位不准、螺丝孔错位的问题。

　　细节设计上，前面板进风口采用蜂窝状冲孔结构，开孔率控制在65%以上，兼顾通风量与防尘效果，内部可抽拉式防尘网方便日常清理，无需拆解机箱即可完成防尘网维护；侧板采用手拧螺丝固定，无需额外工具即可快速打开侧板进行硬件升级、清灰维护，侧板贴合位置贴附导电泡棉，减少硬件运行时的电磁泄漏，同时降低风扇运转产生的共振噪音；机箱底部配备可调高度的防滑脚垫，可根据摆放地面的平整度调整脚垫高度，保证机箱放置平稳，减少硬盘运行时的震动影响，延长机械硬盘的使用寿命。

　　从硬件适配角度，该结构完全兼容标准BOXX工作站的通用组件，所有接口位置、仓位尺寸都与现有专业工作站配件通用，企业用户可直接沿用现有备件库的电源、光驱、散热模块等配件，降低硬件升级与维护成本，紧凑的结构设计相比传统全塔工作站机箱减少了30%左右的占地面积，在有限的工位空间内可部署更多算力节点，适合中小型设计工作室搭建本地渲染集群、仿真计算集群使用。
