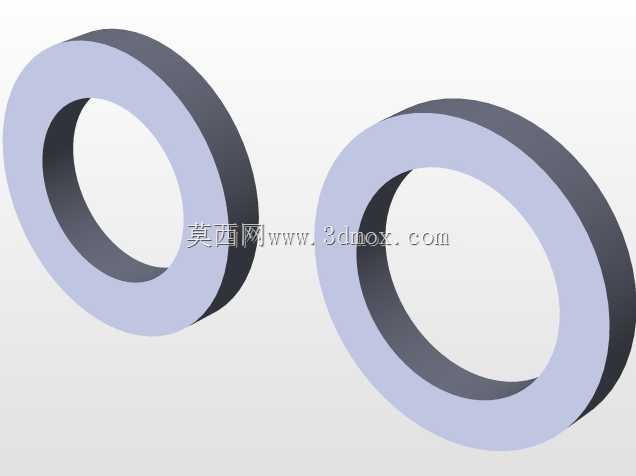

h22a变速箱用环形密封件结构设计

　　在商用车及乘用车辆的传动系统布局中，变速箱作为动力传递路径上的核心调速部件，其腔体内部的润滑油密封性能直接决定了传动副的磨损速率与整机运行寿命，本次涉及的环形密封件，正是适配h22a系列变速箱输入、输出轴端安装位的专用油封结构。从实际装车场景来看，这类密封件的安装位置处于变速箱壳体与旋转轴的配合间隙处，一侧直面变速箱腔内持续飞溅的齿轮润滑油，另一侧则暴露在底盘的泥水、粉尘环境中，需要同时完成对内封油、对外隔污的双重功能，一旦密封失效，轻则出现润滑油渗漏导致齿轮润滑不足，重则外界硬质颗粒进入啮合面造成齿面拉伤、轴承卡滞，直接引发变速箱故障。

　　从结构设计逻辑来看，该密封件采用了典型的双唇口复合结构，主体环形基体采用耐油橡胶材质模压成型，内部嵌装刚性金属支撑环，保证安装后不会随轴的高速转动出现移位、形变。密封件的径向截面呈现阶梯式厚度变化，靠近腔体一侧的主密封唇口做了圆弧过渡处理，与轴表面的接触压力经过反复校核，既保证足够的贴合力阻断油液渗漏路径，又不会因为接触压力过大造成唇口过快磨损失效；外侧的副密封唇口则朝向外部环境，唇边做了薄刃化处理，能够有效阻挡行驶过程中飞溅的泥水、扬尘进入密封配合面，同时不会额外增加轴转动的摩擦阻力。

　　在安装边界的尺寸匹配上，该密封件的外径与变速箱壳体上的安装沉孔采用过盈配合，过盈量控制在0.15-0.25mm区间，安装时压入壳体沉孔后，依靠橡胶材质的弹性形变与金属支撑环的刚性支撑，保证外圆面与壳体孔壁完全贴合，不会出现外圈渗油的问题；密封件的内孔直径与适配轴的轴颈尺寸配合时，主唇口的过盈量控制在0.8-1.2mm，配合唇口处预置的环形弹簧箍紧力，能够在轴出现一定范围的径向跳动时，始终保持唇口与轴表面的均匀贴合，适配变速箱工作过程中轴系因负载变化产生的微小窜动。

　　从实际使用的工况适配角度，设计过程中充分考虑了变速箱工作时的温度变化区间，橡胶材质选用了耐高低温的氢化丁腈配方，能够在-40℃到120℃的温度区间内保持稳定的弹性与密封性能，覆盖车辆从寒区冬季冷启动到夏季大负载连续行驶的全工况温度范围。密封件的轴向厚度也严格匹配壳体安装槽的深度，安装后端面与壳体端面基本齐平，不会与周边的轴承挡圈、法兰盘等相邻部件产生运动干涉，装配时不需要额外调整周边部件的位置，能够直接适配原有变速箱的装配工艺流程，降低生产线的装配调整成本。

　　在建模过程中，对密封唇口的接触曲面做了连续曲率处理，避免出现棱角结构造成的应力集中，同时对金属支撑环的嵌装位置做了偏移设计，保证支撑环的受力点均匀分布在橡胶基体内部，不会因为长期受压出现支撑环刺穿橡胶基体的问题。整个环形结构的同轴度公差控制在0.05mm以内，保证安装后唇口与轴的接触压力沿圆周方向均匀分布，不会出现局部压力过大导致的偏磨问题，也不会出现局部压力不足导致的渗漏隐患。这类密封件虽然是变速箱上的小型零部件，但其设计精度与材质选型直接影响整个传动系统的可靠性，在三维建模过程中需要严格匹配安装位的尺寸链关系，每一处曲面的弧度、每一个配合面的公差都需要结合实际工况反复校验，才能保证装车后的长期稳定运行。
