汽车夹具用高精度HPM螺栓结构设计

　　在汽车焊装、总装生产线的夹具系统中，这类带定位轴段的HPM螺栓是保障工件定位精度与装夹可靠性的核心连接件，不同于普通标准螺栓仅承担紧固功能，它同时兼具定位销与紧固件的双重作用，能在夹具开合、工件反复装卸的高频作业场景下，长期保持装夹位置的一致性，避免因连接间隙累积导致的工件定位偏移，直接影响白车身焊接、零部件装配的尺寸公差合格率。

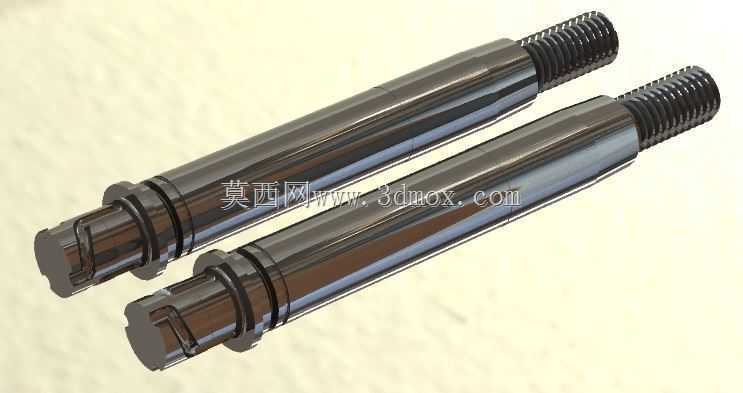

　　从结构设计逻辑来看，该零件整体采用阶梯轴式布局，一端为带切削扁位的安装端头，端头处设计有环槽结构，用于配套夹具上的卡簧或限位挡圈，限制螺栓轴向窜动；中间段为高精度光轴，表面做硬化抛光处理，粗糙度控制在Ra0.8以内，与夹具安装座的衬套孔形成间隙配合，配合公差选H7/g6，既保证螺栓插拔顺畅，又将径向配合间隙控制在0.02mm以内，满足夹具定位精度要求；靠近另一端的位置设计有外螺纹段，螺纹精度选6g级，用于配套锁紧螺母，实现夹具压板或定位块的压紧固定，螺纹与光轴的衔接处做退刀槽处理，避免螺纹加工时出现牙型不完整的问题，同时减少应力集中。

　　实际选型应用时，需要重点关注几个安装边界尺寸：光轴段的直径直接决定定位承载能力，针对不同厚度的工件与夹具压板，光轴段的有效配合长度需要比安装座衬套长度短1-2mm，避免螺栓锁紧时出现端面干涉；端头扁位的尺寸需要匹配夹具上的防转槽，防止螺栓在锁紧螺母时随动，扁位与防转槽的配合间隙控制在0.1mm以内，兼顾防转效果与拆装便利性；螺纹段的长度需要根据压板厚度、螺母厚度、弹簧垫圈厚度综合计算，保证锁紧后螺纹露出螺母2-3个牙距，既满足螺纹连接的啮合长度要求，又不会因螺纹过长导致与工件或其他夹具部件发生干涉。

　　这类螺栓的选材通常选用40Cr合金钢，经过调质处理后硬度达到28-32HRC，光轴表面再做高频淬火处理，硬度提升至50-55HRC，深度0.8-1.2mm，既能保证零件整体的韧性，承受装夹过程中的冲击载荷，又能提高光轴配合面的耐磨性，在生产线每天上百次的插拔作业下，使用寿命能达到普通碳钢螺栓的5倍以上，减少夹具停机维护的频次。表面处理采用发黑处理，在车间潮湿的作业环境下具备基础防锈能力，同时不会像镀锌处理那样产生镀层厚度误差，影响配合精度。

　　在夹具装配调试过程中，这类螺栓的安装需要先将衬套压入夹具安装座孔，衬套与座孔采用过盈配合，过盈量控制在0.02-0.03mm，压入后需要对衬套内孔做铰削处理，保证内孔圆柱度在0.01mm以内，再将螺栓穿入衬套，端头卡入防转槽后装入卡簧限位，最后依次套入压板、弹簧垫圈，拧入锁紧螺母，锁紧扭矩根据螺纹规格确定，M12规格的螺栓锁紧扭矩控制在45-50N·m，避免扭矩过大导致螺栓变形或螺纹滑牙，扭矩过小则会导致装夹松动。

　　不同于标准紧固件，这类定制化的夹具螺栓没有统一的尺寸标准，所有结构尺寸都需要根据具体的夹具布局、工件定位要求、装夹力大小做针对性设计，比如针对大尺寸工件的重载夹具，光轴直径会加大到16mm以上，螺纹规格对应提升到M16，端头环槽的深度也会加深，提高卡簧的限位承载能力；针对狭小空间的夹具，会缩短光轴与螺纹段的长度，将端头扁位做内六角孔替代，减少零件占用的安装空间。在三维建模过程中，需要重点保证各轴段的同轴度公差控制在0.01mm以内，螺纹收尾、退刀槽、倒角等工艺结构要完全符合机械加工规范，避免模型导入加工编程时出现特征错误，导致加工出的零件无法满足装配要求。
