杉野自给料钻孔动力头结构设计

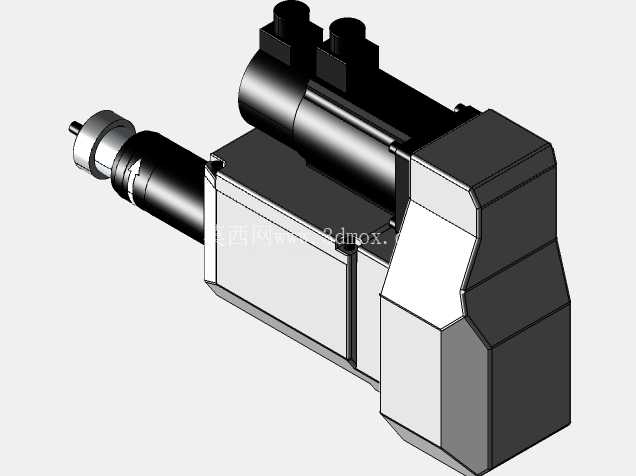

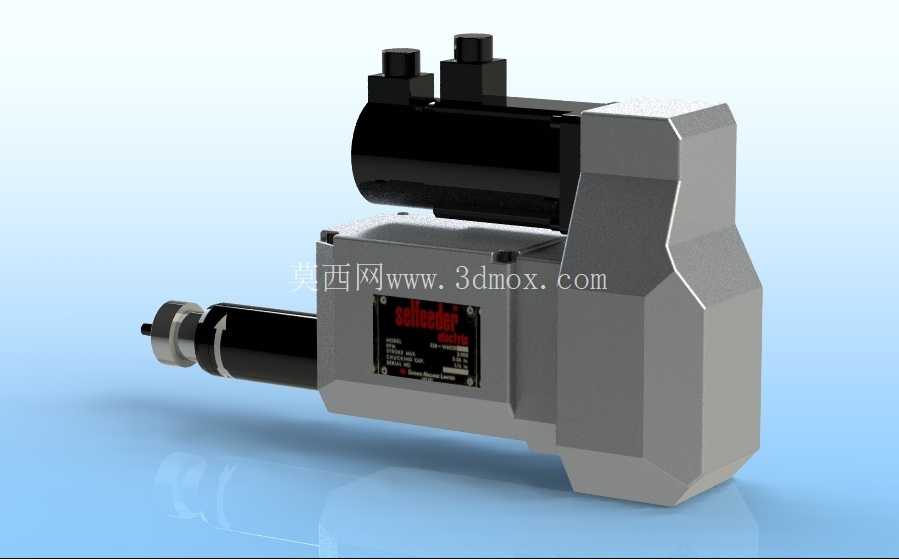

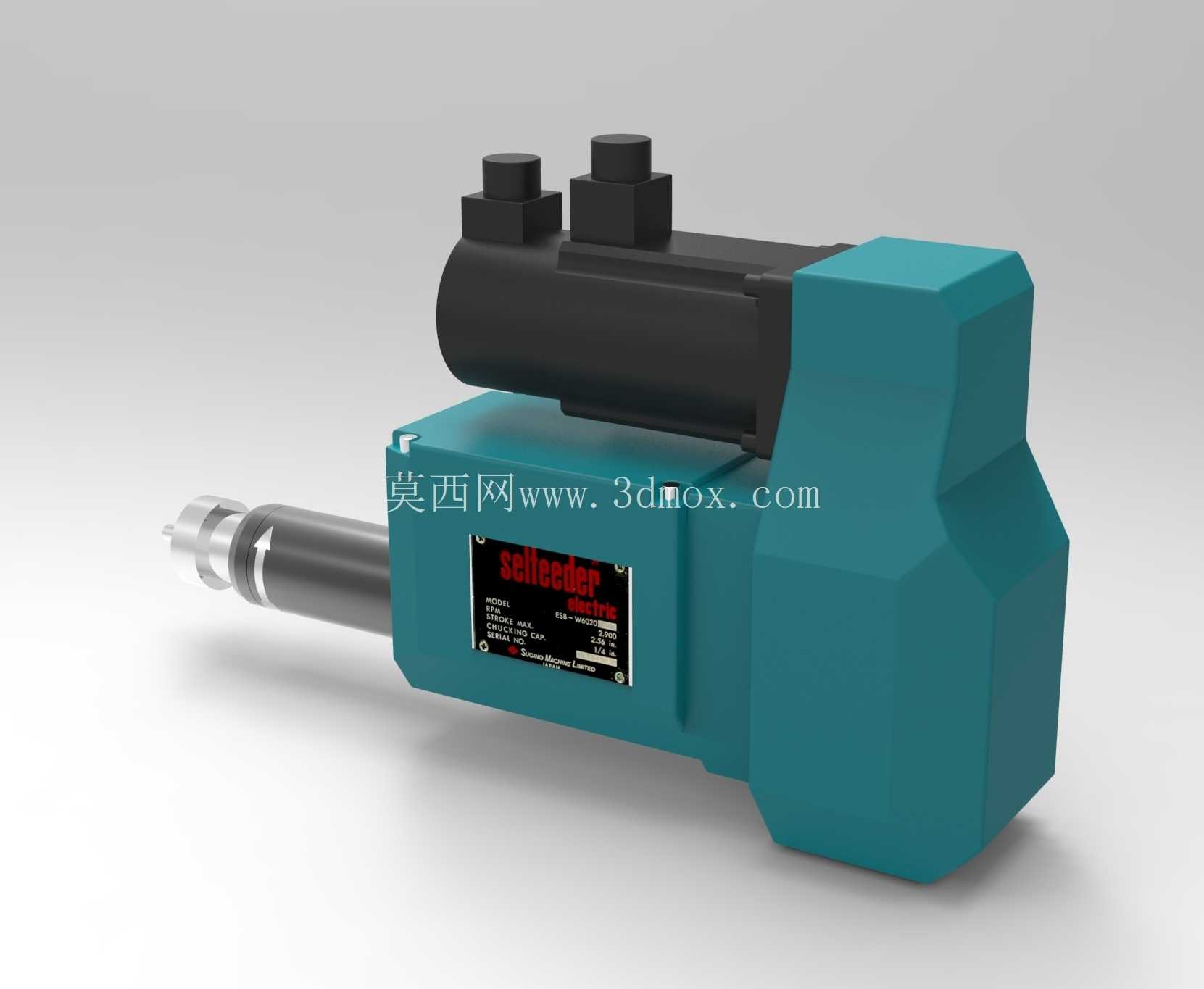

　　在批量机加工产线的孔加工工位，这类自给料钻孔动力头是替代人工手持钻、普通台钻完成连续进给钻孔作业的核心执行部件，常见于汽车零部件压铸后的孔序加工、五金件批量钻孔、铸造模具配套加工工位，不需要额外搭建复杂的进给滑台结构，自身集成了动力输出与进给驱动单元，能在狭窄的设备安装空间内完成指定深度的钻孔作业，适配多轴排钻、专机改造、自动化生产线集成等多种场景。从结构设计逻辑来看，该动力头采用模块化集成思路，将驱动电机、进给传动组、主轴输出单元、安装基准面整合为一体式结构，后端的驱动单元采用封闭壳体封装，既可以阻隔加工过程中切削液、金属碎屑进入内部传动腔，也能保证动力传输过程中的结构刚性，避免长周期作业下的壳体形变影响钻孔精度。

　　主体安装基座采用方正的多面安装结构，多个基准面都预留了安装螺孔的设计位置，不管是水平卧式安装、垂直立式安装还是倾斜角度安装，都能通过对应的基准面完成定位锁紧，不需要额外制作复杂的转接安装板，能大幅缩短专机搭建的装配周期。前端伸出的主轴部分做了阶梯轴结构设计，靠近本体的位置设置了密封挡圈结构，能阻挡切削过程中的飞溅切屑缠绕主轴，也能避免切削液顺着主轴间隙渗入内部轴承腔，主轴输出端采用标准的钻夹头连接接口，可以适配不同直径的钻头、铰刀等孔加工刀具，不需要定制专用的刀具连接套，降低了现场刀具更换的适配成本。

　　进给行程的设计覆盖了常规钻孔作业的深度需求，自给料的结构设计意味着进给动作不需要额外搭配外部油缸或者伺服滑台驱动，内部的进给传动组可以配合驱动单元的动力输出，按照设定的进给速率完成快进、工进、快退的完整钻孔动作循环，在批量加工同规格孔位时，能保证每个孔的加工深度、进给速度一致性，避免人工操作或者外部滑台匹配误差带来的孔深超差、孔壁粗糙度不合格问题。从安装边界尺寸来看，整体结构的横向、纵向尺寸都经过紧凑化设计，主体部分的宽度控制在可以并排安装多组动力头的范围内，在搭建多轴同时钻孔的专机时，相邻两个动力头的最小中心距可以压缩到较小范围，能够适配密集孔位的同时加工需求，不会出现相邻部件干涉的问题。

　　后端的驱动单元接线、油路接口都做了侧向布置设计，安装时管线可以顺着设备机架侧面排布，不会在动力头进给移动过程中出现管线拉扯、剐蹭的问题。在实际应用中，这类动力头可以搭配不同的夹具使用，针对压铸件、型材件、铸铁件的钻孔作业都能适配，相比传统的台钻结构，它的连续作业稳定性更强，没有人工操作的进给力度不稳定问题，加工出来的孔位同轴度、孔壁质量都更稳定，也更容易接入自动化产线的控制系统，通过信号交互完成和上下料机构、夹具机构的动作联动，不需要人工值守完成上下料、钻孔的全流程作业。结构设计上充分考虑了现场维护的便利性，壳体的连接螺栓都布置在易操作的外侧位置，需要更换内部密封件、轴承的时候，不需要将整个动力头从设备上完全拆除，就可以完成局部拆解维护，降低设备停机维护的时间成本。主轴的跳动精度控制在孔加工要求的合理范围内，加工钢件、铝件、铸铁件等不同材质工件时，只需要调整对应的进给参数和转速，就可以保证钻孔质量，不会出现主轴颤振导致的钻头崩损、孔口毛刺过大的问题。
