350吨闭式双点冲床整机结构设计

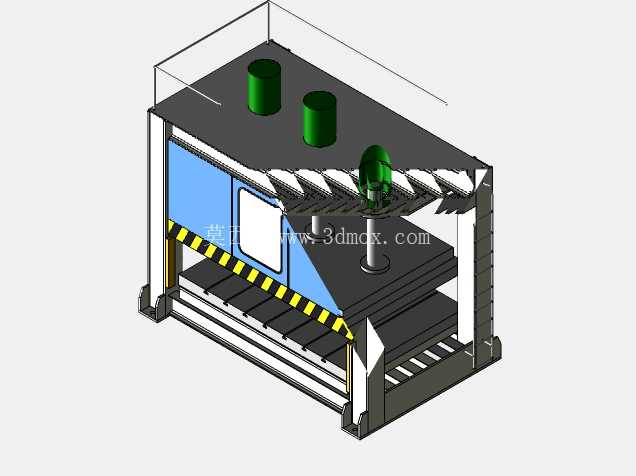

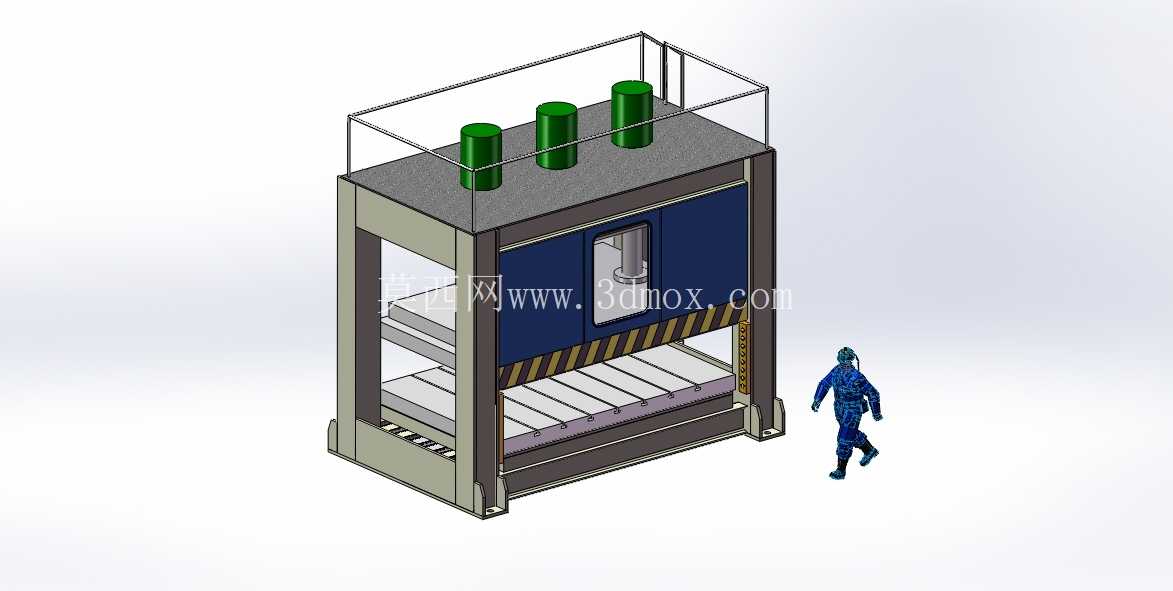

本次呈现的350吨冲床三维结构，针对厚板冲压、大型钣金件成型工况设计，可覆盖汽车覆盖件修边、家电钣金落料、五金结构件冲裁等多类生产场景，适配单机自动化连线与人工上下料两种作业模式。从安装边界来看，整机采用闭式焊接机身结构，左右立柱间距预留1.8米作业空间，工作台面有效尺寸匹配1.6米×1米的模具安装范围，地面安装基础需预留2.2米×1.8米的预埋区域，地脚螺栓孔位按照重型锻压设备动载荷标准排布，可抵消连续冲压时的横向倾覆力矩。

设计阶段优先考虑了冲压作业的精度保持性，机身采用整体钢板焊接后去应力退火处理，滑块导向采用八面直角导轨结构，导轨面粘贴耐磨复合材料，配合间隙可通过侧面调整螺钉实时校准，长时间满负荷作业下导轨磨损量可控制在0.02mm/1000h以内，避免长期冲压后滑块倾斜导致的模具啃伤、零件毛刺超差问题。滑块行程参数按照厚板冲裁需求设定，公称力行程达到12mm，可满足10mm以内普通钢板、6mm以内不锈钢板的冲裁成型需求，不会出现公称力不足导致的设备闷车、传动部件过载损坏问题。

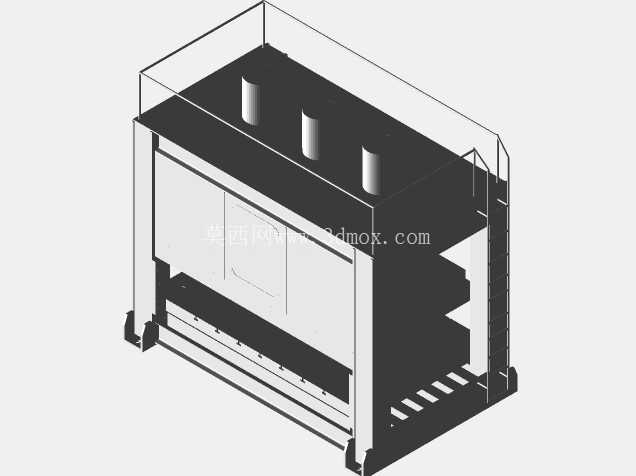

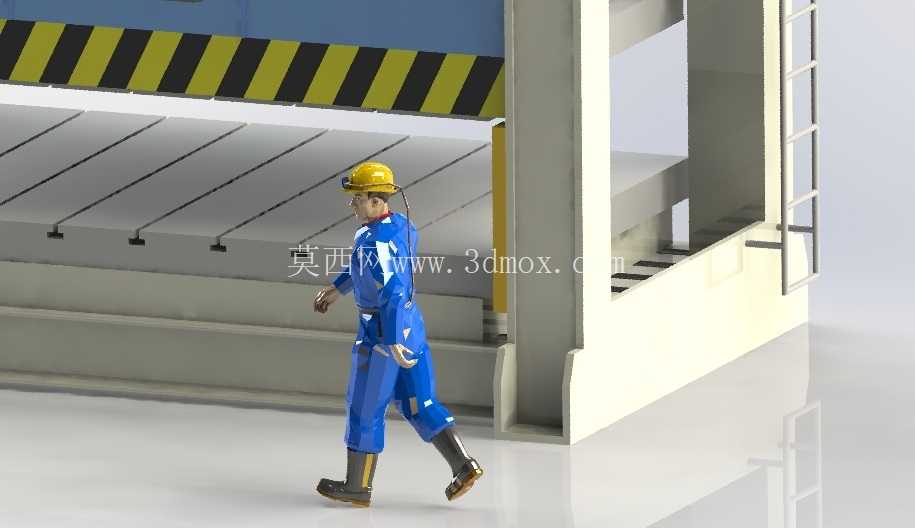

设备的操作安全结构做了针对性优化，正面作业区域设置光栅防护触发装置，滑块下行过程中一旦有异物进入防护区域，离合器会瞬间脱开、制动器抱死，滑块可在10ms内停止下行；机身正面的安全防护栏采用黄黑警示配色标识危险区域，侧面设置爬梯与检修平台，方便日常对传动系统、润滑系统的维护作业，爬梯踏步做防滑处理，检修平台周围设置1.2米高的安全护栏，符合锻压设备安全设计规范。

气动系统采用双联安全阀结构，离合器与制动器的动作互锁，避免出现离合器结合时制动器未脱开的干涉问题；润滑系统采用集中自动供油模式，可按照设定的时间间隔对导轨、曲轴轴承、连杆铜套等运动副自动加注润滑脂，油路设置堵塞检测传感器，一旦某条油路供油不畅会立即触发报警，避免运动副缺油导致的研伤故障。

工作台面设置T型槽按照标准模具安装尺寸排布，可适配大部分标准规格的冲压模具，不需要额外加工转接板；模具夹紧采用气动夹紧结构，上下模安装时可快速锁紧，换模时间相比传统螺栓压紧结构缩短60%以上，适配多品种小批量的冲压生产需求。滑块底部设置模高调整机构，调整量达到120mm，可适配不同闭合高度的模具，模高调整数值通过数显装置实时显示，调整精度达到0.1mm，不需要人工反复测量闭合高度，降低换模调试的时间成本。

传动系统采用一级齿轮减速结构，大齿轮安装在曲轴端部，齿轮采用斜齿设计，传动平稳噪音低，齿轮啮合面做淬火处理，齿面硬度达到HRC55以上，可承受大吨位冲压时的冲击载荷；曲轴采用合金钢整体锻造，经调质处理后轴颈部分做表面淬火，圆角位置做滚压强化处理，可抵消反复冲压载荷带来的疲劳应力，避免长期使用后出现曲轴断裂的风险。连杆与滑块的连接采用球头结构，可自动补偿滑块的微小倾斜，保证滑块底面与工作台面的平行度，冲压过程中受力均匀，提升冲压零件的尺寸一致性。

设备的电气控制柜设置在机身侧面，柜内设置过载保护、过流保护、气压不足保护、润滑不足保护等多重安全联锁，任何一项参数不满足启动条件时设备都无法启动，避免设备带病作业；操作面板设置在机身正面左右两侧，双手按钮操作距离符合安全规范，避免操作人员单手操作导致的安全事故，同时可根据需求选配光电保护、安全门等附加安全装置，满足不同车间的安全管理要求。
