桌面线缆收纳滚轮理线结构设计

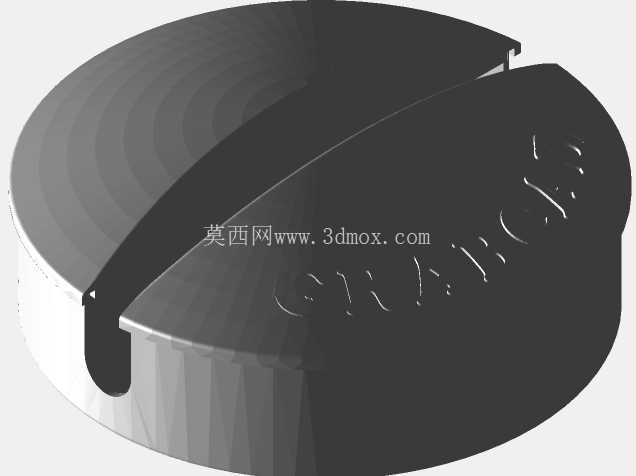

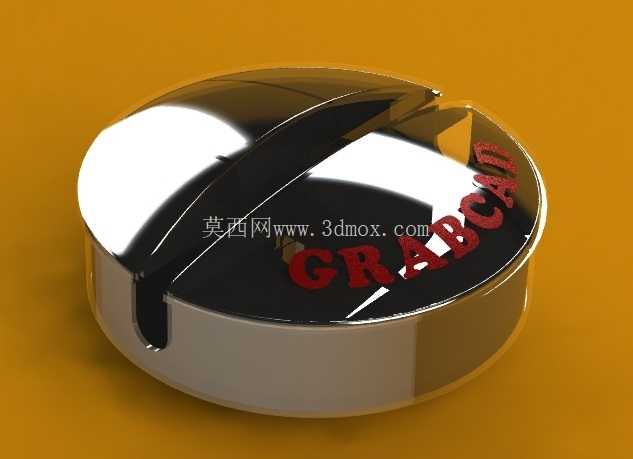

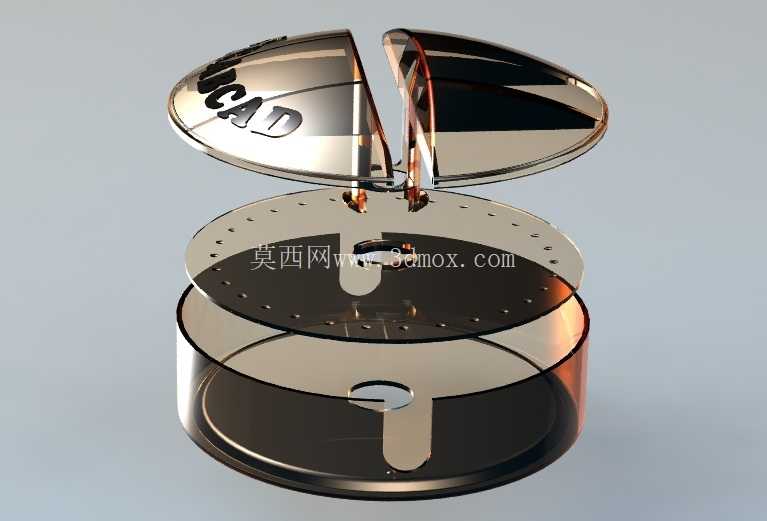

日常办公与居家场景中，手机充电线、耳机线、小型数码设备的短线缆随意摆放很容易出现缠绕、打结、积灰的问题，不仅找线时需要耗费时间梳理，弯折过度的线缆还容易出现外皮破损、内芯断裂的情况，缩短线材使用寿命。这款滚轮式电缆收纳结构，正是针对这类短线缆的收纳痛点设计，整体采用上下分层的卷绕结构，上半部分为可开合的椭圆剖分上盖，下半部分为带中心过线缺口的圆柱卷绕基座，使用时只需将线缆一端从基座侧面的缺口卡入中心定位槽，顺着基座的环形内壁逐圈盘绕，再将上盖扣合，即可将整根线缆规整收纳在结构内部，需要取用线缆时，只需打开上盖，根据使用长度拉出对应长度的线缆即可，剩余部分依旧保持盘绕状态不会散乱。

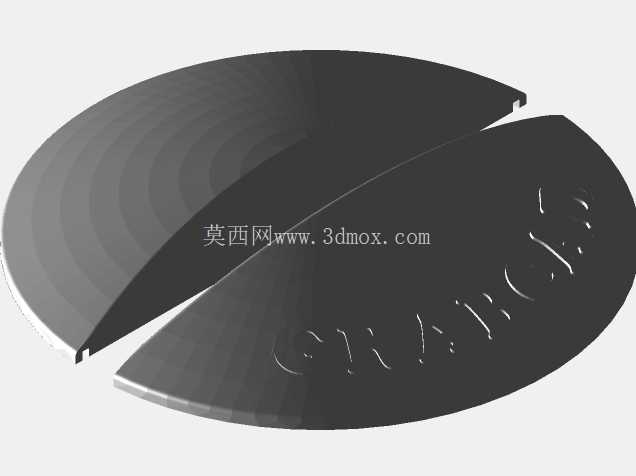

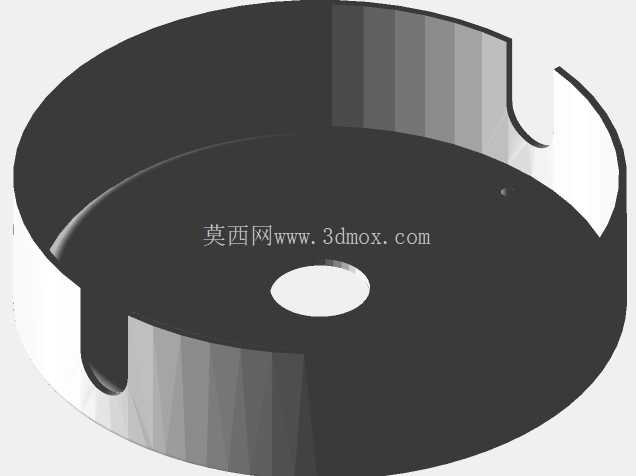

从结构设计的角度来看，这款产品的整体尺寸控制在掌心可握持的范围，圆柱基座的外径约70mm，整体高度约45mm，上盖采用对称剖分的铰接结构，铰接点设置在基座的后侧边缘，开合角度可以达到120度，完全满足取放线缆时的操作空间需求，不会出现开盖角度过小导致线缆卡滞的问题。基座底部的中心过线缺口宽度为4mm，能够兼容市面上绝大多数直径在3.5mm以内的手机充电线、音频线、小型数据线，缺口边缘做了R1.5的圆角过渡，避免长期使用时锐边割伤线缆外皮。上盖的外表面做了防滑纹理处理，开合时手指不易打滑，同时上盖与基座的配合面设置了0.2mm的过盈配合量，扣合后不会因为日常挪动、轻微碰撞出现意外开盖的情况，不需要额外设置锁扣结构，简化了模具结构的同时也降低了生产装配的复杂度。

生产工艺层面，这款结构采用塑料注射成型工艺加工，选用聚碳酸酯作为生产原料，这种材料具备优异的抗冲击性能与尺寸稳定性，成型后表面光泽度好，长期使用不易出现发黄、脆裂的问题，单件产品的原料成本控制在较低区间，适合作为家用日常小工具批量生产。模具设计上，由于产品整体为回转类结构，上下盖的分型面都设置在零件的最大轮廓处，侧抽芯结构仅需要处理基座侧面的过线缺口与上盖的铰接孔位，模具结构简单，成型周期短，量产时的良品率能够得到有效保障。

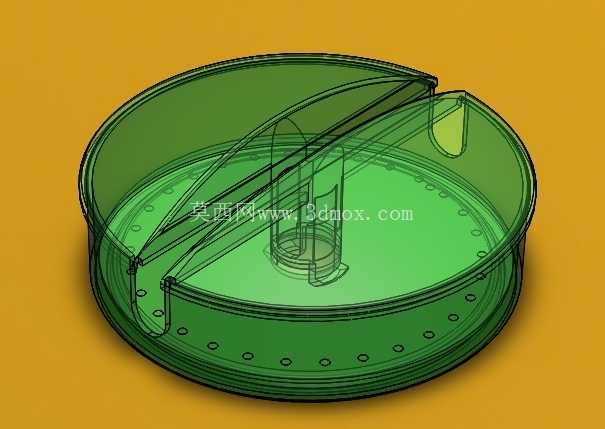

实际使用场景中，这款理线结构不仅可以放置在桌面收纳充电线，也可以放在包内携带出行，避免包内的数据线、耳机线与钥匙、化妆品等物品缠绕在一起，出差或通勤时取用线材更加方便。结构内部的卷绕空间预留了足够的余量，最长可以收纳长度为1.5米的常规充电线，盘绕时线缆的弯曲半径控制在15mm以上，符合常规线缆的最小弯曲半径要求，不会因为盘绕半径过小导致线缆内芯出现疲劳损伤。上盖采用半透明的聚碳酸酯材质时，还可以直接观察内部线缆的盘绕状态，不需要开盖就能确认线缆是否出现错位、卡滞的情况，日常使用的便利性进一步提升。

从结构优化的角度来看，这款设计还可以在基座底部增加一层薄的硅胶防滑垫，放置在光滑的桌面时不会轻易滑动，也可以在上盖的内表面增加小型的卡扣位，用来固定线缆的末端接头，避免收纳时接头滑入结构内部需要倒取的麻烦。整体结构没有多余的复杂零件，所有功能都通过注塑件的自身结构实现，没有额外的金属连接件、弹簧等配件，装配时只需要将上盖的铰接轴卡入基座的铰接孔即可完成组装，生产装配效率极高，非常适合作为家用小五金类产品批量推向市场，解决日常场景中短线缆收纳的实际痛点。
