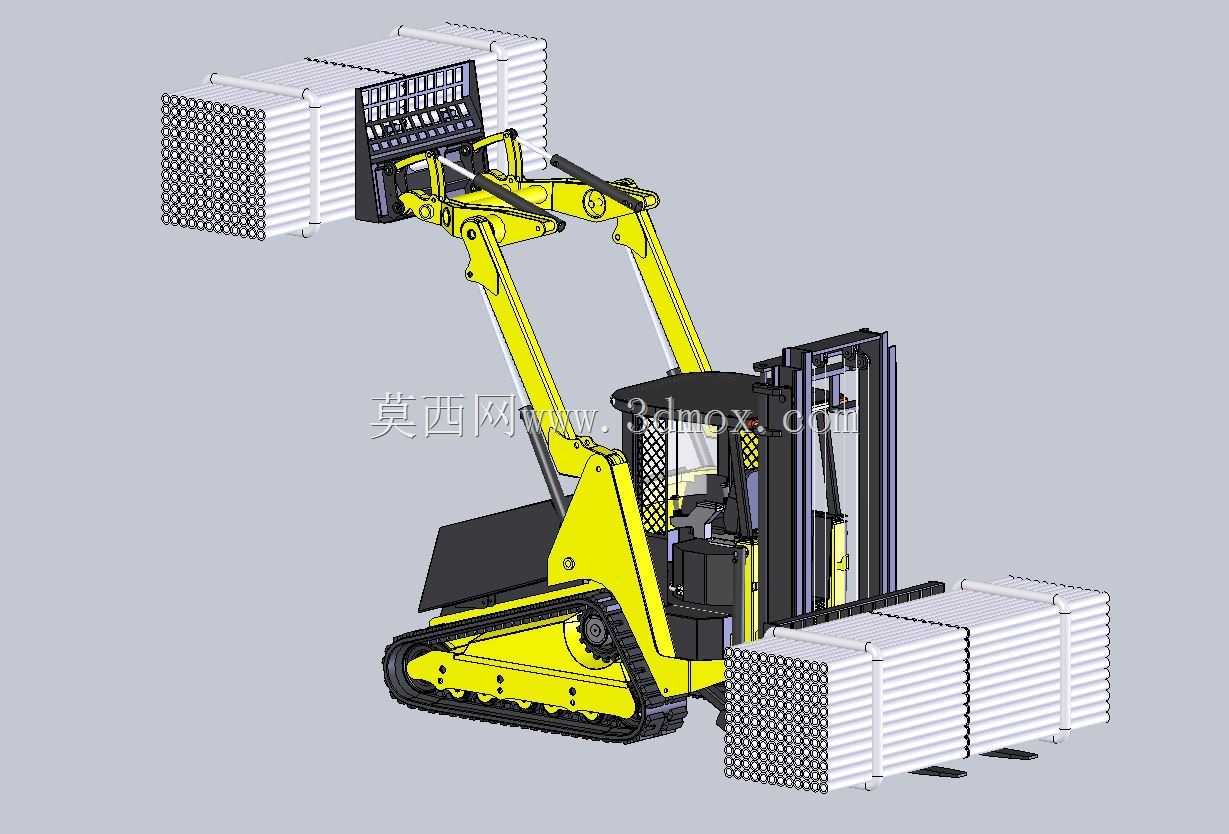

履带滑移属具搭载双作业端叉车结构

　　这款履带式滑移叉车的结构设计，核心瞄准狭小场地内的多工况物料转运需求，区别于传统平衡重式叉车的大转弯半径限制，滑移转向的底盘结构可以实现原地自旋，在仓储窄通道、建筑工地边角区域、农牧场棚舍内部这类空间受限的场景下，能够灵活完成转向、对位操作，不会因为转弯空间不足出现作业死角。履带式的行走结构相比轮式滑移设备，接地比压更低，在松软泥泞的施工场地、砂石堆料场或者不平整的厂区临时路面作业时，不容易出现陷车、打滑的问题，行走稳定性更有保障，哪怕是承载额定载荷爬坡，履带的抓地力也能支撑设备稳定行进，不会出现轮式设备常见的轮胎空转、侧滑风险。

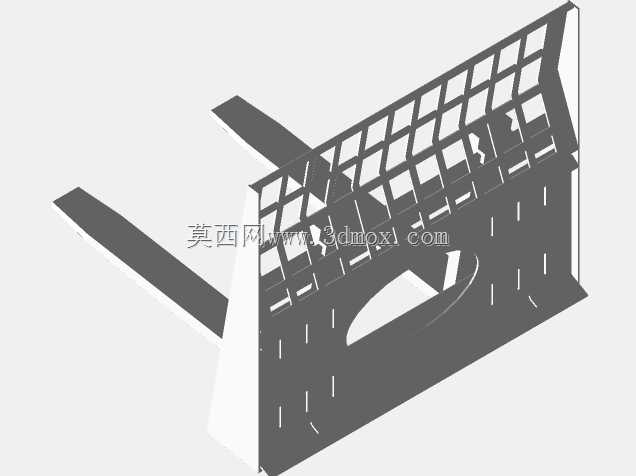

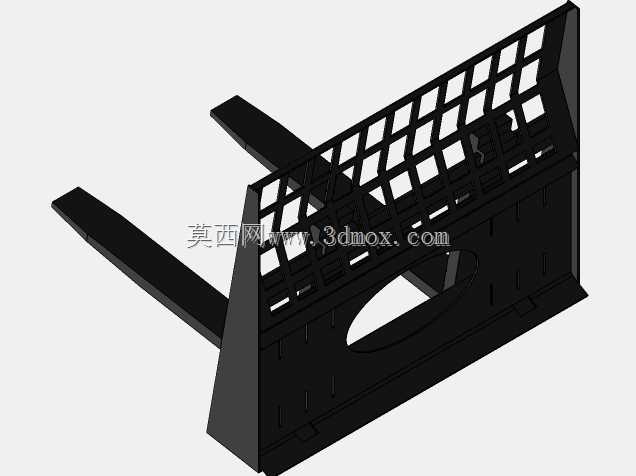

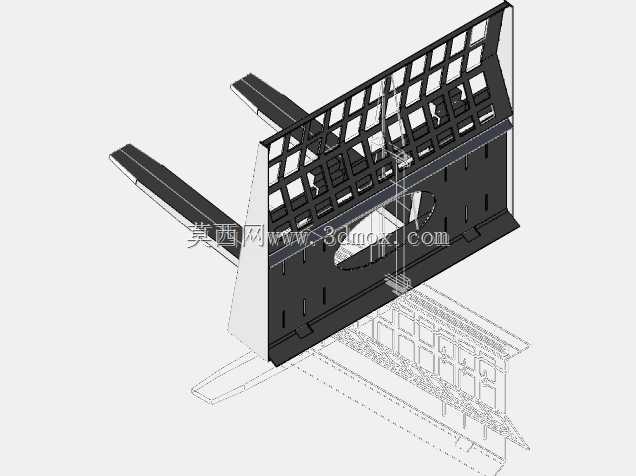

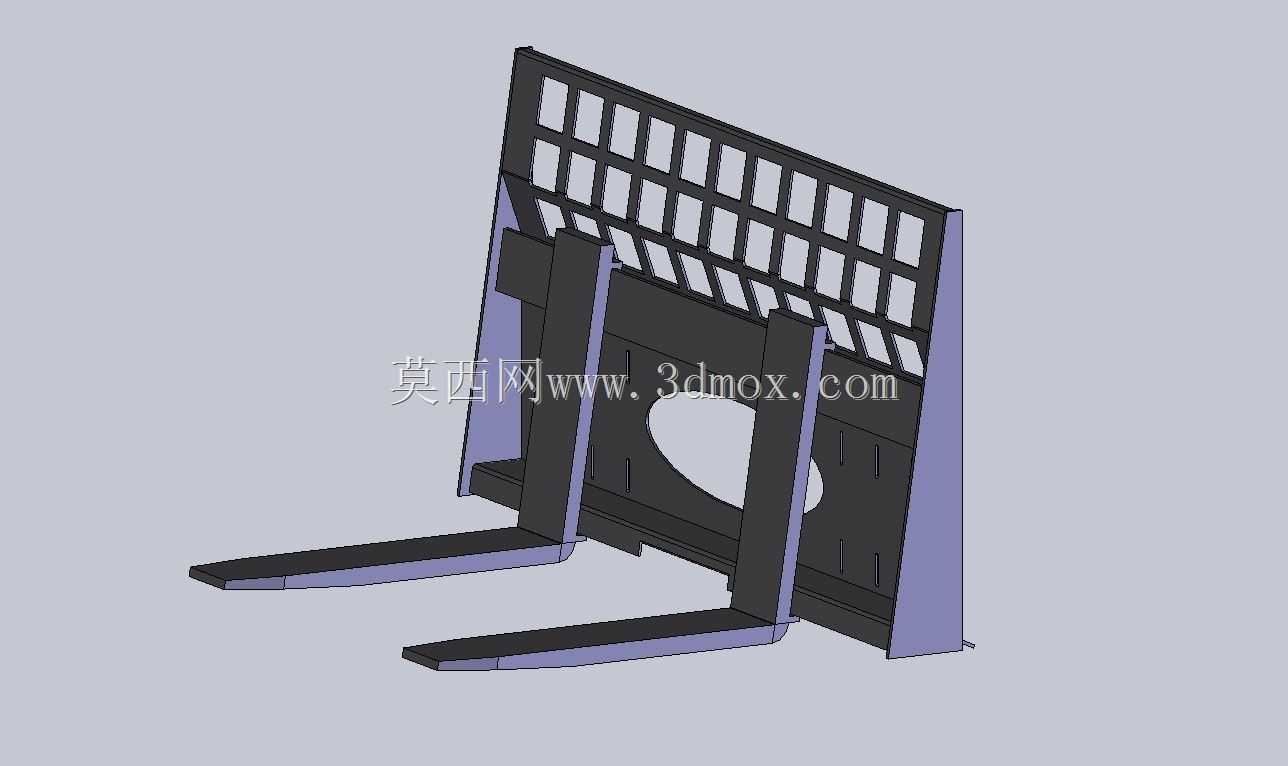

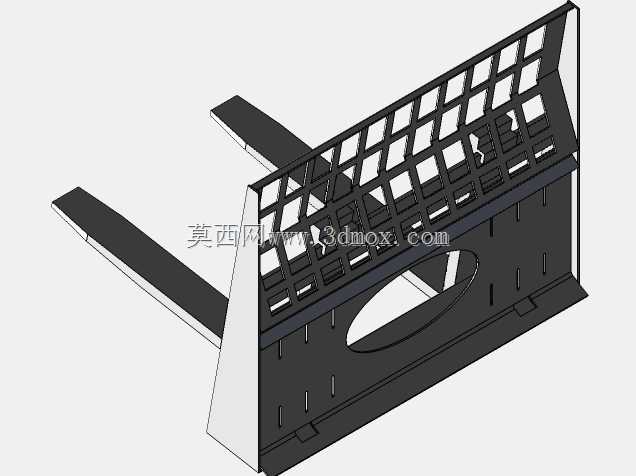

　　从功能布局来看，这款设计在常规滑移设备的前端快换接口位置保留了属具安装位，同时在设备前部集成了标准叉车门架升降结构，相当于在同一台设备上整合了两类作业端的搭载能力：前端的门架货叉可以完成常规的托盘货物举升、堆垛作业，举升行程覆盖常规仓储堆高的两层到三层货架高度，能够满足厂区内成品件、原材料托盘的转运堆码需求；而前端上部的属具搭载位，可以根据作业需求快速更换不同属具，比如搭配夹抱属具就能完成箱装、桶装货物的无托盘搬运，搭配铲斗就能完成散料的短距离转运清理，不需要额外更换设备就能切换作业类型，对于小型施工队、中小型加工厂这类设备采购预算有限的场景，能够大幅降低设备投入成本，减少不同设备转场的等待时间。

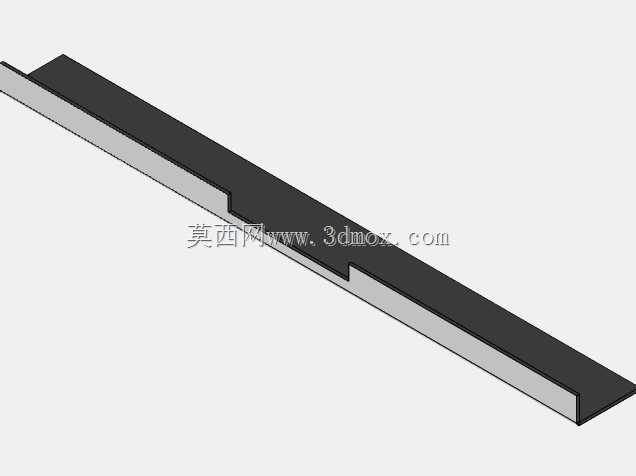

　　设计过程中，首先要平衡双作业端的载荷分配问题，履带底盘的重心位置经过反复调整，确保无论是门架货叉举升最大载荷，还是前端属具承受偏载的时候，整机的重心都落在履带接地的支撑多边形范围内，不会出现前倾、侧翻的风险。门架的升降导轨采用嵌套式槽钢型材，滚轮组的安装位置预留了调整间隙，后期使用过程中出现磨损时，可以通过调整垫片补偿间隙，避免升降过程中出现卡滞、晃动的问题。液压管路的排布沿着动臂、门架的结构内侧走线，全部采用硬管加软管接头的组合，硬管部分通过管卡固定在结构件上，避免作业过程中管路被货物剐蹭、被落石砸损，软管的预留长度充分考虑了动臂举升、属具摆动的极限行程，不会在动作到极限位置时出现管路拉扯、弯折憋压的问题。

　　从安装边界尺寸来看，整机的宽度控制在1.2米以内，长度不含属具的情况下不到2.5米，完全适配1.5米宽度的窄通道作业需求，能够顺利通过常规的厂区防火门、仓库卷帘门，不需要额外拓宽通道。驾驶室的防护结构采用框架式防滚架设计，顶部预留了防护顶棚的安装位，作业时如果有高空落物，能够给操作人员提供足够的防护空间，操作杆的排布按照人机工程学布置，操作人员坐在座椅上不需要大幅侧身就能完成所有行走、举升、属具动作的操作，长时间作业不容易产生疲劳。履带的张紧机构采用黄油张紧式结构，日常维护时只需要通过注油嘴加注黄油就能调整履带张紧度，不需要拆解底盘结构，维护操作十分便捷。

　　目前的设计虽然还处于未完成阶段，但核心的结构布局、载荷传递路径已经梳理清晰，后续只需要补充液压系统的阀组选型、驾驶室的细节护板设计、安全警示装置的安装位预留，就能形成完整的可落地结构方案。这类双作业端的滑移叉车，尤其适合作业场景多样、场地空间有限的用户，相比单一功能的叉车或者滑移装载机，设备的利用率能够提升一倍以上，不管是厂区内的日常物料转运，还是工地现场的零散作业，都能通过快速更换属具适配不同的作业需求，不需要配置多台单一功能设备，也减少了设备闲置的浪费。
