86毫米节距履带行走机构总成设计

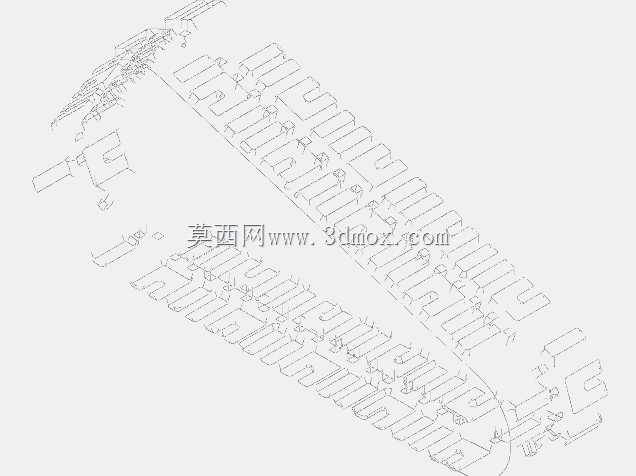

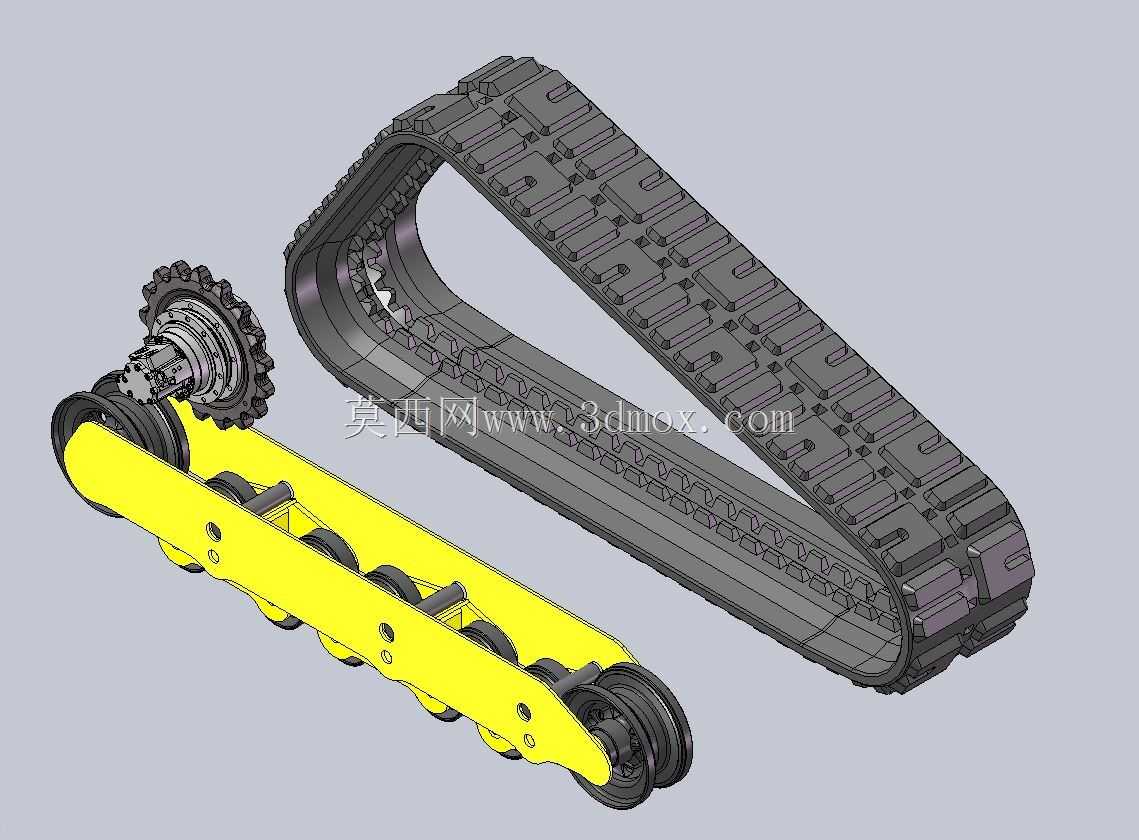

　　这套履带行走机构主要面向小型滑移转向工程设备、小型农用作业机械、狭窄空间作业的微型工程机械设计，适配需要在泥泞、松软砂石、凹凸不平非铺装路面作业的场景，相比轮式行走结构，接地比压更低，在松软土层作业时不容易出现陷车问题，同时履带啮合传动的牵引力更大，在坡度路面、湿滑场地作业时的动力传递效率更稳定。整套机构采用单排驱动轮后置的布局，驱动轮直接啮合履带内侧的啮合齿，避免传动过程中出现跳齿、脱轨问题，前端设置张紧导向轮，通过调整导向轮的前后位置可以调整履带的张紧度，抵消履带长时间使用后的拉伸形变，保证传动啮合精度。行走架主体采用箱型焊接结构，主体承力板厚度根据承载需求匹配，上下布置多组支重轮，支重轮直接贴合履带内侧的滚动面，

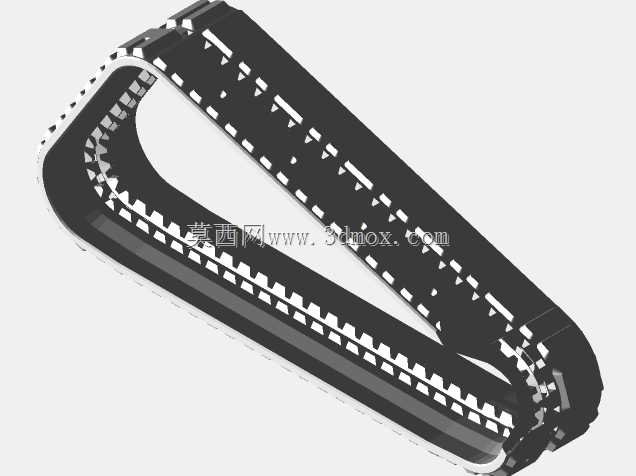

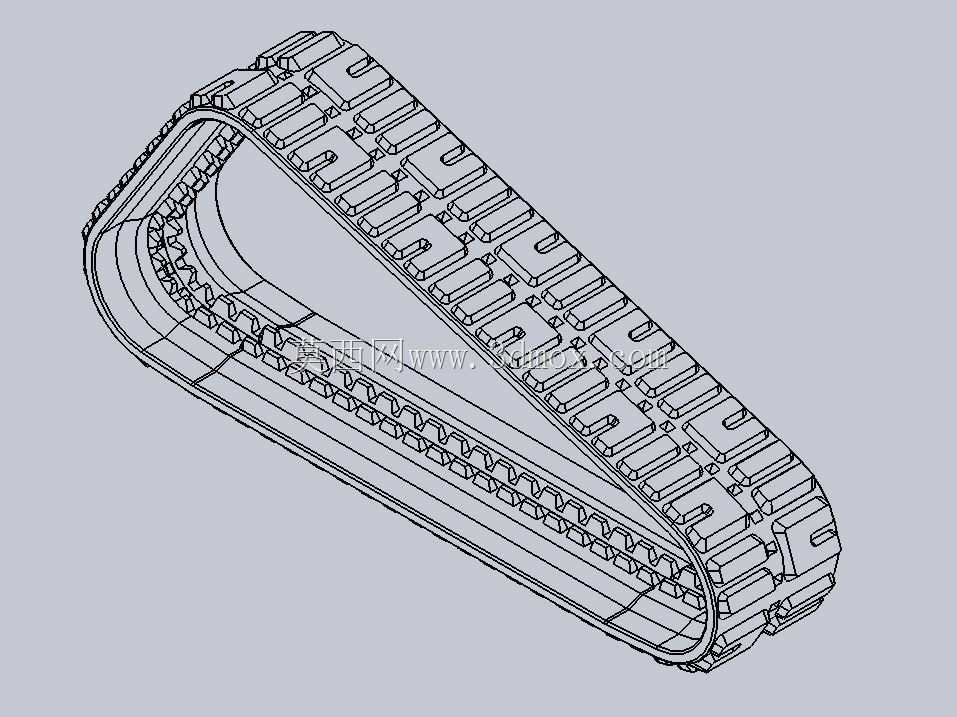

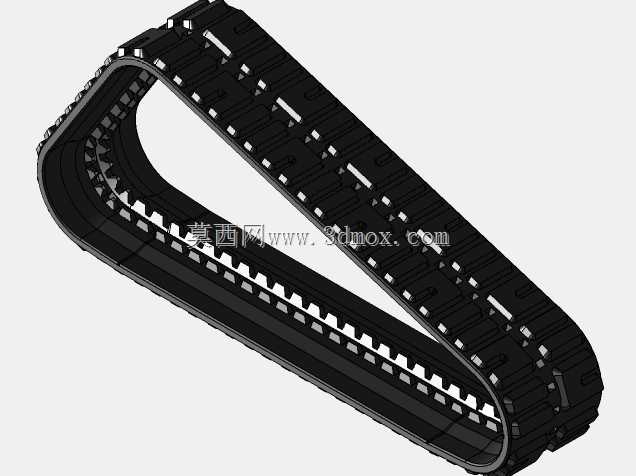

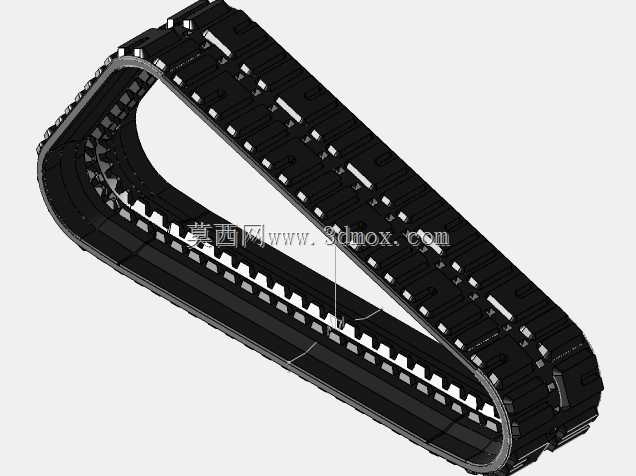

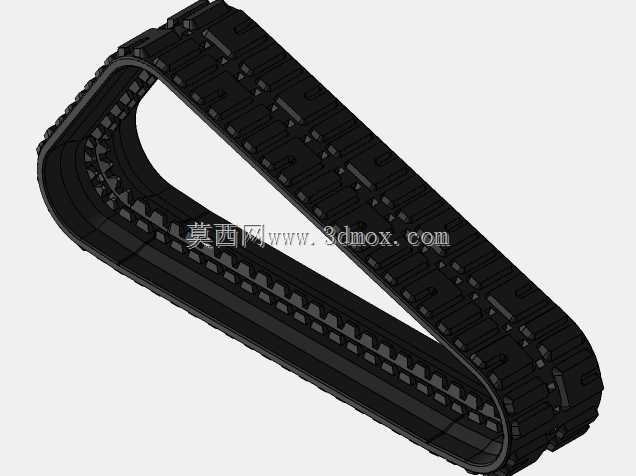

　　将整机载荷均匀传递到整个履带接地段，避免局部载荷过大导致履带板变形、支重轮轴过早疲劳损坏。履带单节节距设定为86毫米，整圈履带共配置63个链节，整组履带闭合后的总长度为213.30毫米？不对，是整套履带总成的接地长度匹配小型设备的轴距需求，履带板表面设置凸起的防滑筋，在湿滑泥土、冰雪路面作业时可以增加接地摩擦力，减少打滑概率。设计过程中首先根据设备的整机重量、最大行驶速度、最大爬坡角度确定履带的节距参数，节距过小会导致履带铰接点数量过多，加工装配复杂度提升，铰接位置的磨损速度加快；节距过大则会导致履带行驶过程中的多边形效应加剧，行驶平顺性下降，驱动轮啮合冲击增大，最终选定86毫米节距，平衡了加工成本、使用寿命和行驶平顺性的需求。

　　链节之间采用销轴铰接，销轴两端设置密封结构，阻挡泥沙、灰尘进入铰接摩擦面，延长铰接位置的磨损寿命，减少日常维护的频次。驱动轮的齿形按照履带节距参数匹配设计，齿廓采用渐开线修形，减少啮合过程中的刚性冲击，降低行驶过程中的噪音。导向轮的轮缘尺寸匹配履带内侧的导向槽，行驶过程中可以限制履带的横向窜动，避免转向过程中出现脱轨问题。支重轮内部采用双轴承支撑结构，轮体表面做淬火处理，提升耐磨性能，支重轮的安装位置按照等载荷分布原则排布，保证每个支重轮承受的载荷偏差控制在合理范围内，避免单个支重轮过载损坏。安装边界方面，行走架上预留了与设备底盘连接的安装孔位，孔位间距按照通用小型滑移设备的底盘接口尺寸设计，驱动轮的输入轴端预留了与液压马达、

　　减速机构连接的花键接口，可以直接匹配行业内通用的低速大扭矩液压马达安装尺寸，不需要额外做转接法兰设计。整套机构的横向宽度、接地长度参数经过匹配计算，保证设备转向时的回转半径足够小，适配狭窄空间内的转向作业需求，滑移转向模式下，两侧履带可以独立驱动，通过两侧履带的转速差实现转向，甚至可以实现原地回转，在狭小的巷道、大棚内作业时的机动性更强。设计过程中还考虑了履带的拆装便捷性，履带的闭合位置设置了可拆卸的活节，更换履带时不需要完全拆解行走架结构，只需要拆开活节销轴就可以完成履带的更换，降低现场维护的难度。所有铰接位置、转动位置都预留了润滑注油通道，可以定期加注润滑脂，降低摩擦副的磨损速度。履带板的结构采用一体锻造后机加工的工艺路线，保证履带板的强度，在承受冲击载荷时不容易出现断裂问题，同时履带板的重量经过优化，在保证强度的前提下尽可能降低簧下质量，提升行驶过程中的平顺性，减少颠簸对上部设备的冲击。
