维米尔LM42设备配重块结构设计

　　在非开挖施工、园林废弃物处理、土方作业这类户外重载作业场景里，设备的整机稳定性直接决定作业安全边界与施工精度，维米尔LM42系列小型作业设备的配重块，就是平衡整机重心、抵消作业端载荷倾覆力矩的核心结构件。日常作业中，这类小型设备常需要在狭窄场地完成钻孔、碎木、路面开沟这类带偏载的动作，前端工作装置伸出作业时会产生较大的前倾力矩，要是没有匹配重量与安装位置的配重构件，很容易出现整机翘头、侧翻的风险，同时配重的外形设计也会影响设备的通过性与后部防护能力。

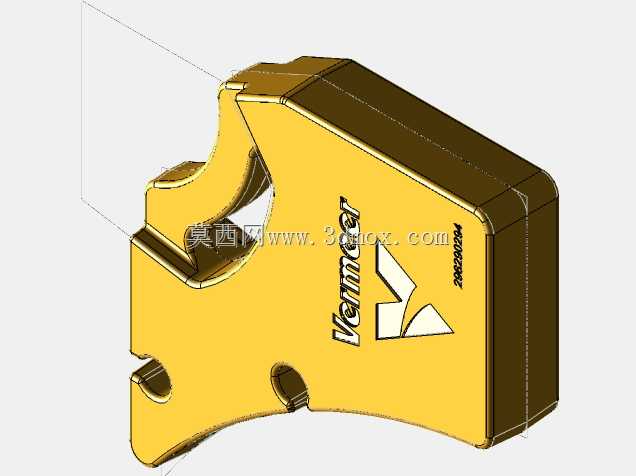

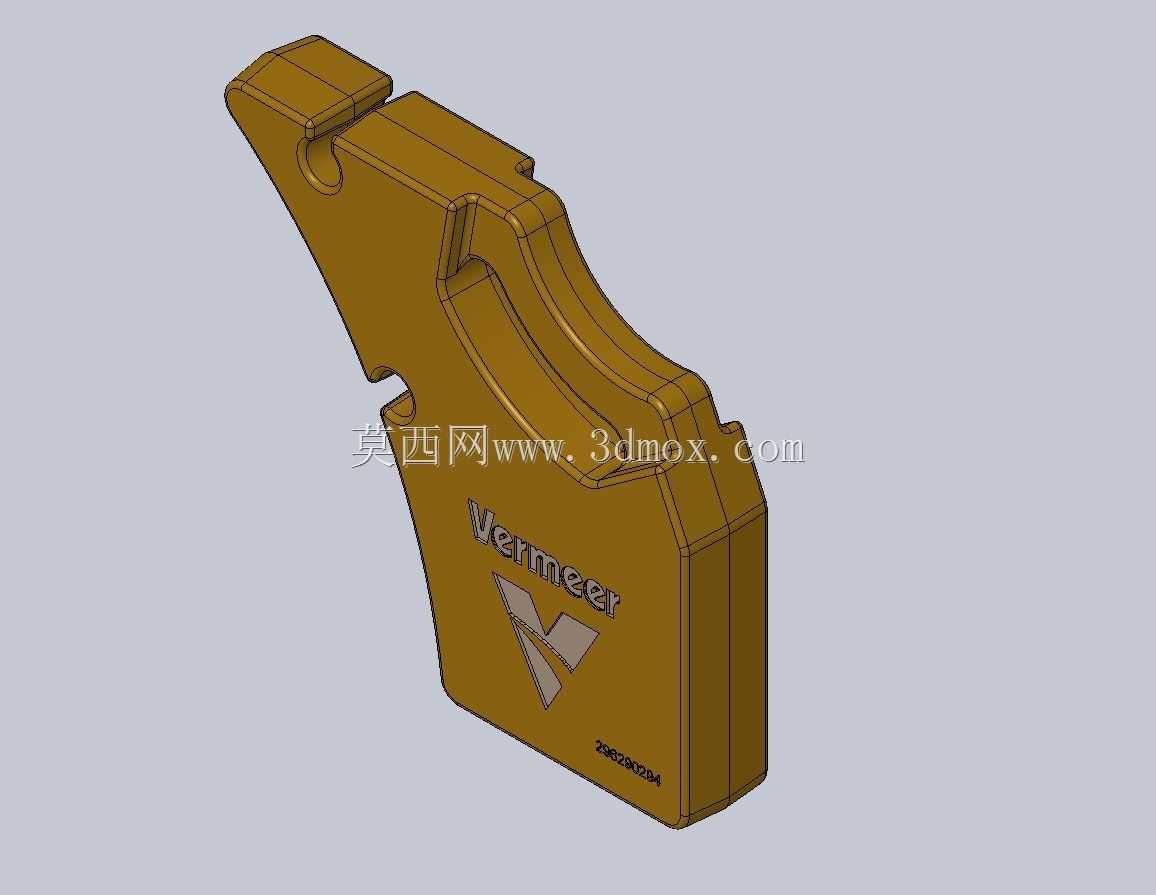

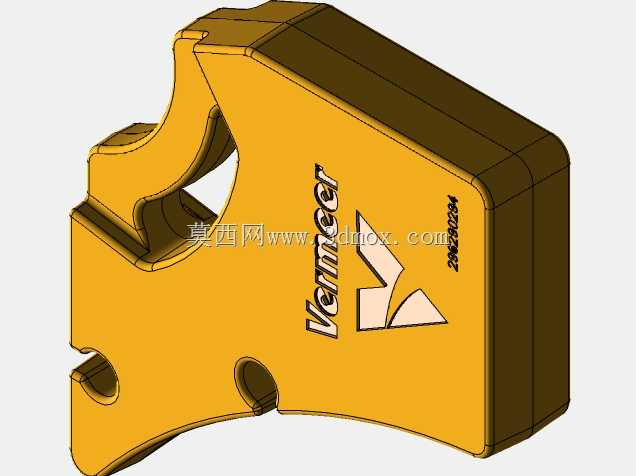

　　从结构设计逻辑来看，这款配重块没有采用规则的方块造型，而是顺着设备后部机架的安装轮廓做了贴合式的曲面造型，上部预留的挂钩式卡槽是直接卡接在机架后部的上横梁位置，不需要额外做复杂的焊接支架，安装时可以直接通过吊装卡入定位，下部再通过螺栓与机架底部的安装座锁止，既减少了安装工序，也能让配重的重心尽可能靠后靠下，最大化发挥配重的力矩平衡作用。配重块的外轮廓做了多段圆弧过渡，没有突出的尖锐棱角，一方面是避免设备在狭窄场地转向、移位时剐蹭周边障碍物，另一方面也能减少作业时碎石、泥土在构件边角的堆积，降低后期清理维护的工作量。

　　从安装边界来看，这款配重块的整体厚度控制在适配机架后部安装空间的范围内，不会超出设备的整机宽度，后部的外凸曲面刚好构成设备尾部的防护结构，当设备后退误碰墙体、树干这类障碍物时，配重块会首先承接碰撞力，避免后部的油箱、液压管路、电控元件被直接撞击。构件表面预留的品牌标识凹槽是做嵌入式标识安装用的，不会因为长期的泥水冲刷、砂石剐蹭导致标识脱落，同时凹槽的深度控制在1.5mm以内，不会影响配重块整体的结构强度，也不会造成应力集中的问题。

　　建模过程中需要重点关注几个配合公差：上部卡槽与机架横梁的配合间隙控制在1mm到2mm之间，既方便吊装时顺利卡入，也不会因为间隙过大导致设备作业时配重块出现晃动异响；下部螺栓安装孔的位置度公差要控制在0.5mm以内，保证与机架底部安装座的孔位完全对齐，避免强行锁止螺栓造成构件内部应力；配重块的整体重量偏差要控制在±2%以内，因为小型设备的整机重量本身不大，配重重量偏差过大会直接影响整机的重心位置，导致作业时稳定性不足。

　　材质选择上这类配重构件一般采用高密度铸铁一体铸造成型，相比焊接式的配重结构，铸铁的密度更高，相同体积下能获得更大的配重重量，同时铸铁的减震性能更好，能吸收设备作业时传递到后部的振动，降低整机的共振幅度。铸件成型后需要对外表面做抛丸处理再喷涂耐磨防锈漆，适应户外泥泞、多尘、潮湿的作业环境，避免长期使用后出现锈蚀掉漆的问题。

　　在实际的设备改型与维修替换场景中，这款配重块的三维模型可以直接用于安装干涉校验，比如给设备加装后部附属装置时，可以通过模型确认加装件与配重块的间隙是否足够，会不会出现运动干涉；也可以通过模型的重心测算，调整不同作业工况下的附加配重位置，比如在前端加装加长钻杆、重型碎木附件时，评估是否需要在配重块上额外加装副配重，保证整机的纵向稳定性系数符合安全规范要求。很多一线维修人员在更换损坏的配重块时，也可以参照三维模型的尺寸做适配加工，不用反复到现场测量实物尺寸，减少设备的停机等待时间。
