罗彻斯特8680型螺旋液位计结构设计

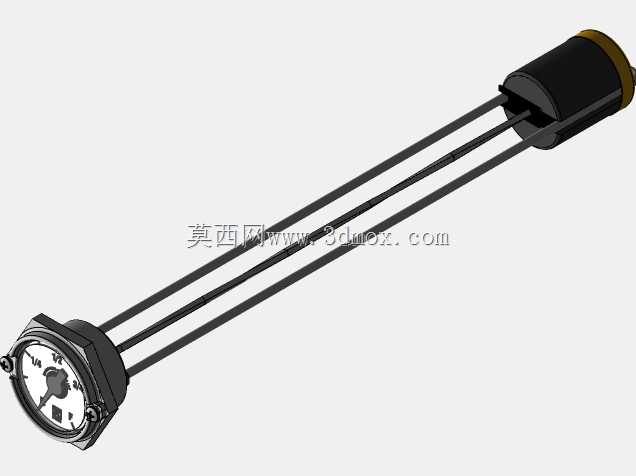

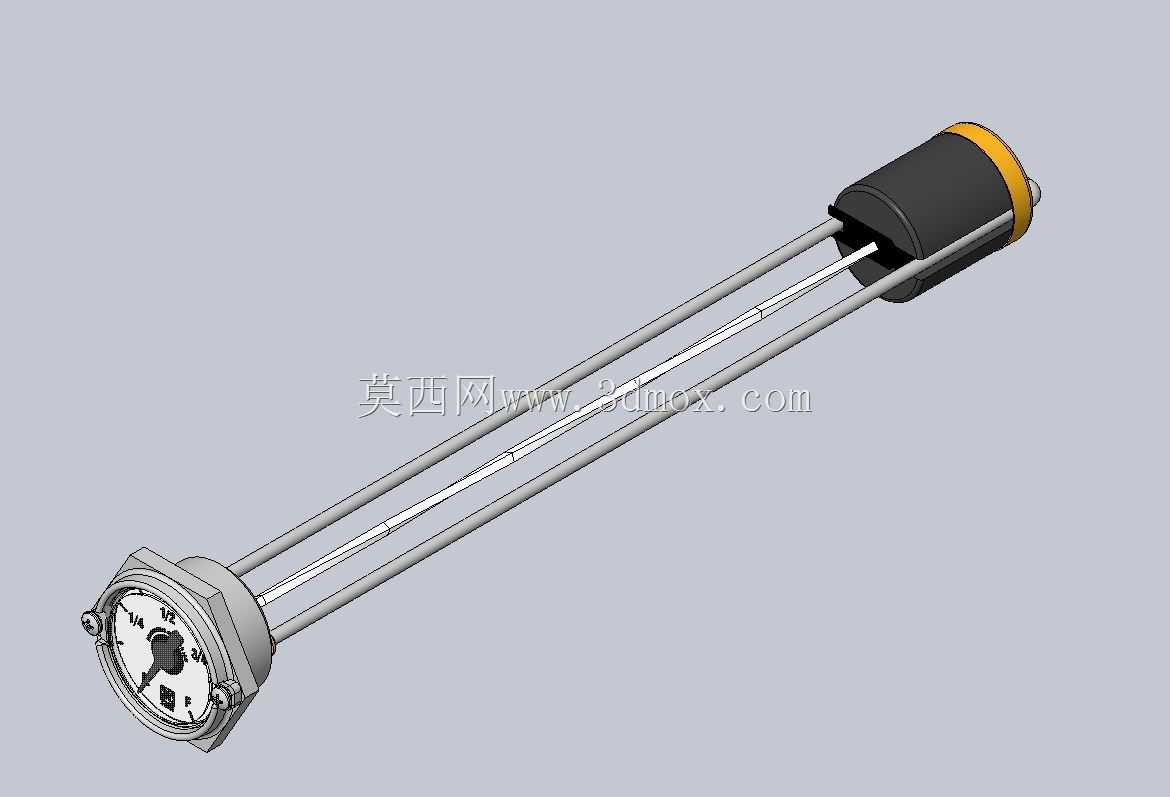

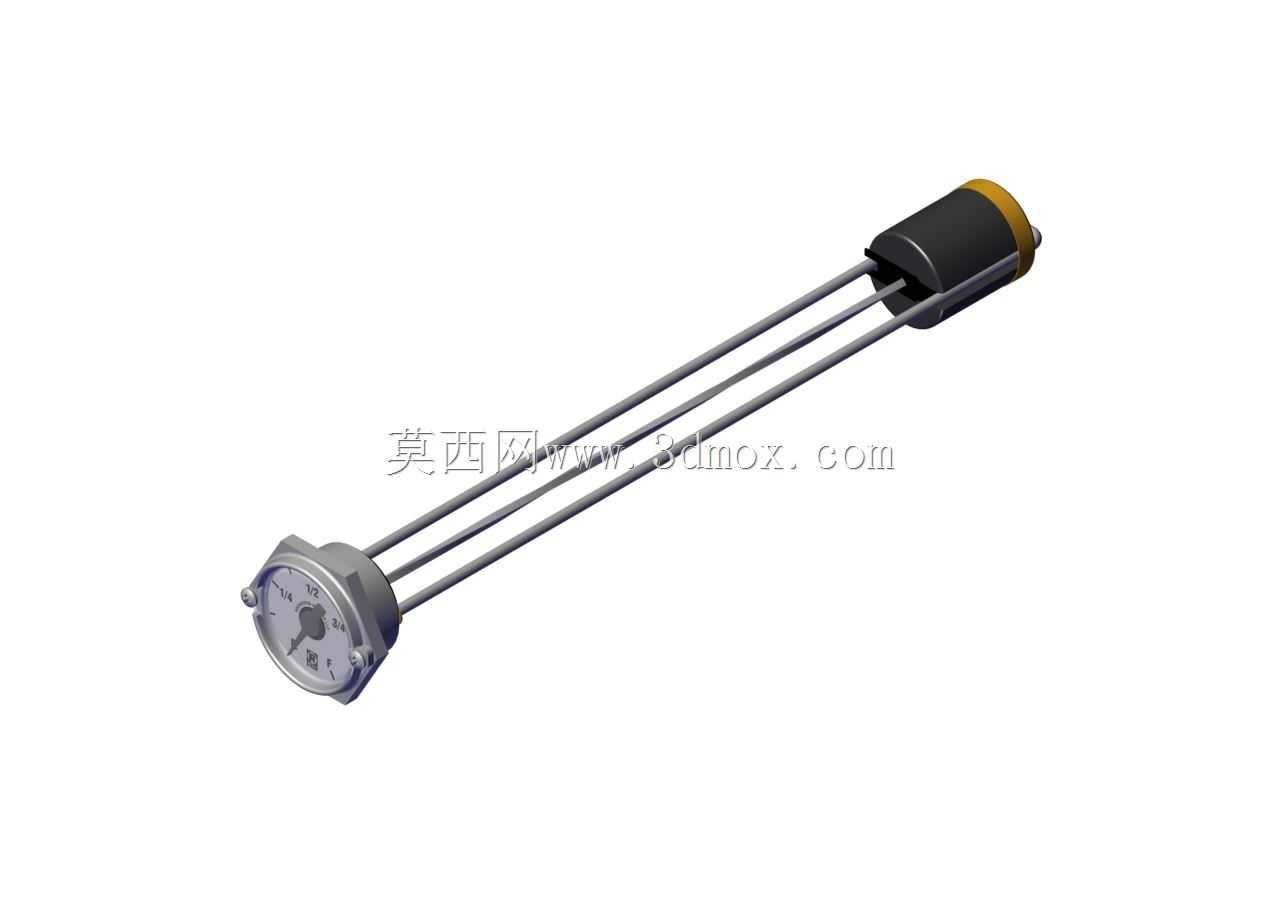

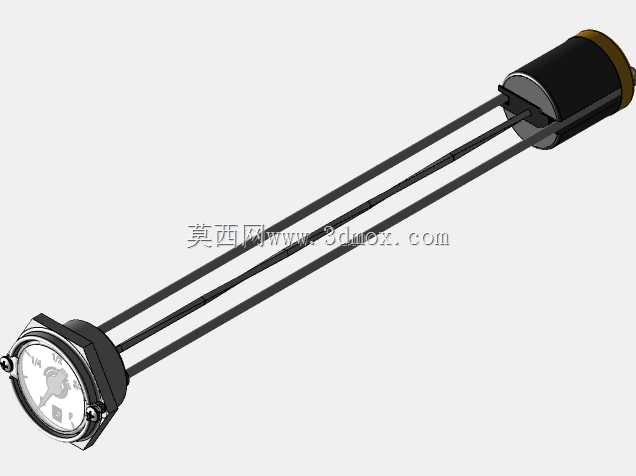

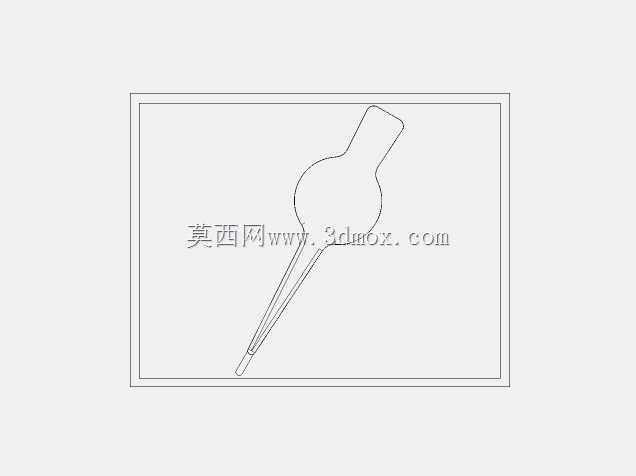

　　在燃油储供系统的液位监测环节，接触式液位测量装置的结构可靠性直接决定了液位数据的采集精度，这款杆式螺旋液位计的三维结构，完全围绕车载、固定式储油场景的实际安装与使用需求搭建。从现场安装的边界条件来看，这类液位计通常采用顶部法兰安装形式，建模时预留的安装法兰盘尺寸匹配常规燃油箱的顶部开孔规格，三根平行排布的细长探杆构成了设备的主体测量段，探杆长度可根据油箱的实际深度做适配调整，探杆末端的阻尼端结构，能够避免车辆行驶过程中燃油晃动对测量机构造成的冲击，减少液位波动带来的读数偏差。

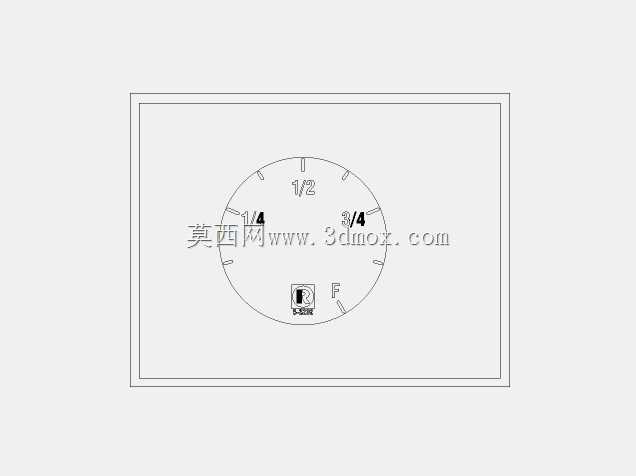

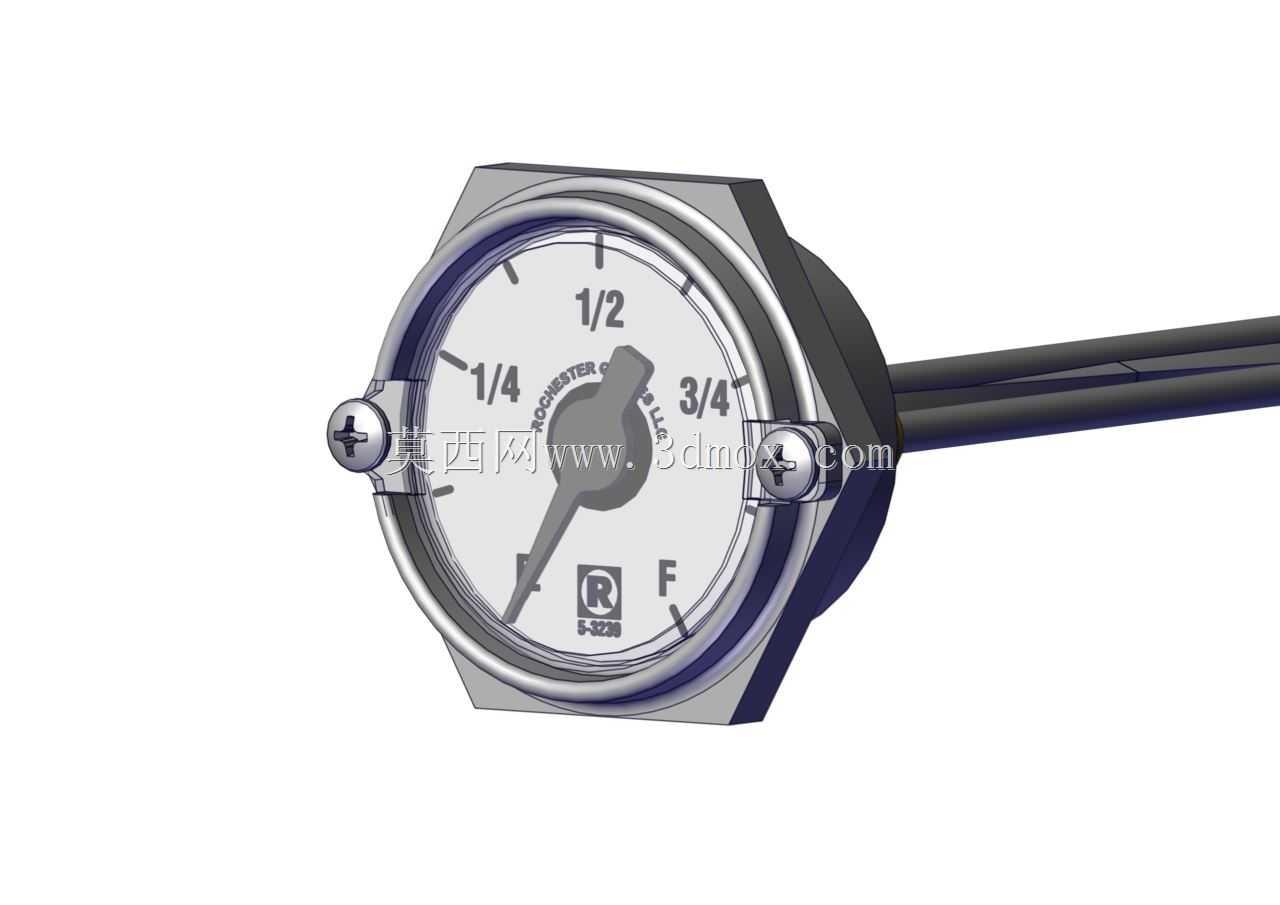

　　表头部分集成了机械式指针显示结构，无需外接供电即可直接读取当前液位占比，这种纯机械结构的设计思路，本质是为了适配无外接电源的储油场景，同时规避电子元器件在燃油蒸汽环境下的安全隐患，表头的表盘刻度做了等比例还原，指针的转动机构与探杆内部的螺旋测量组件做了联动约束，建模时保留了内部传动的运动间隙，能够直观演示液位升降时螺旋组件带动指针转动的完整动作逻辑。

　　从功能实现的结构逻辑来看，探杆内部的螺旋浮子是核心测量部件，浮子套在三根探杆之间，随燃油液面上下滑动时，会通过螺旋传动结构将直线位移转化为表头指针的角位移，这种传动形式相比传统的连杆浮球结构，占用径向空间更小，能够适配狭长型的油箱安装空间，同时螺旋结构的导程经过匹配设计，能够将油箱全量程的液位变化对应到指针的整圈转动范围，保证刻度读数的线性度。

　　在结构细节的处理上，表头与探杆的连接部位做了密封结构设计，建模时还原了密封槽的安装位置，能够满足燃油环境下的密封要求，避免燃油蒸汽从连接缝隙处泄漏；探杆末端的端盖采用圆弧过渡结构，既可以减少安装时探杆对油箱内部结构的磕碰，也能避免浮子下行到最低液位时出现硬接触撞击，延长浮子组件的使用寿命。

　　针对不同的安装场景，这款模型的结构预留了足够的改型空间，比如探杆的长度参数可以根据油箱的实际高度做参数化调整，法兰盘的安装孔位可以匹配不同的油箱开孔标准，表头的朝向也可以根据安装后的观测角度做旋转调整，不需要改动核心的测量传动结构。在实际选型应用中，这类螺旋液位计多用于中小型燃油储箱、移动式燃油设备的液位监测，相比电子式液位传感器，纯机械结构的抗干扰能力更强，不会因为电路故障出现数据失真，也不需要定期做电路校准，日常维护仅需检查浮子的滑动顺畅度即可。

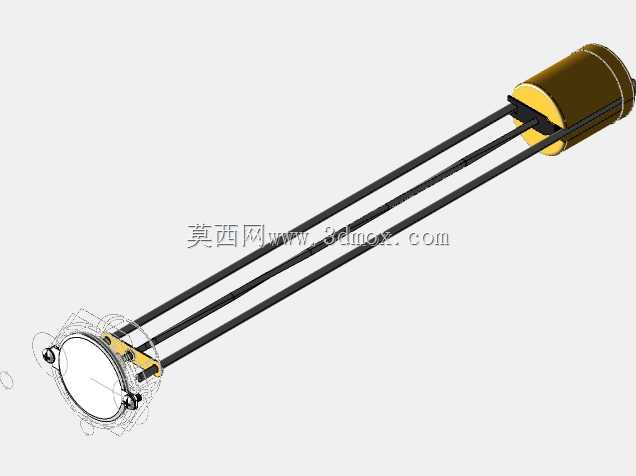

　　建模过程中对各部件的装配关系做了完整还原，探杆与法兰、表头的连接采用过盈配合加焊接的固定形式，浮子与螺旋杆的配合保留了合理的滑动间隙，既保证浮子能够随液面顺畅滑动，也不会因为间隙过大出现晃动卡滞；表头内部的齿轮传动组做了简化处理，但保留了传动比的匹配关系，能够准确反映液位变化与指针转动的对应关系，方便设计人员在做油箱整体布局时，直接调取模型验证安装空间，核对探杆长度与油箱深度的匹配度，避免出现安装后探杆触底或者浮子行程不足导致的测量量程不够的问题。

　　从实际使用的工况适配来看，这款液位计的结构材质选型隐含在结构设计中，探杆采用耐燃油腐蚀的金属材质，浮子采用耐油轻质材料，保证浮子能够在燃油中获得足够的浮力，表头的密封外壳采用抗冲击材质，能够适应车载场景下的振动与温度变化，不会因为长期振动出现指针松动、读数不准的问题。
