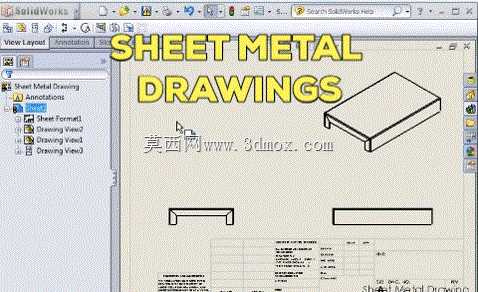

钣金类零件工程出图实操教学素材

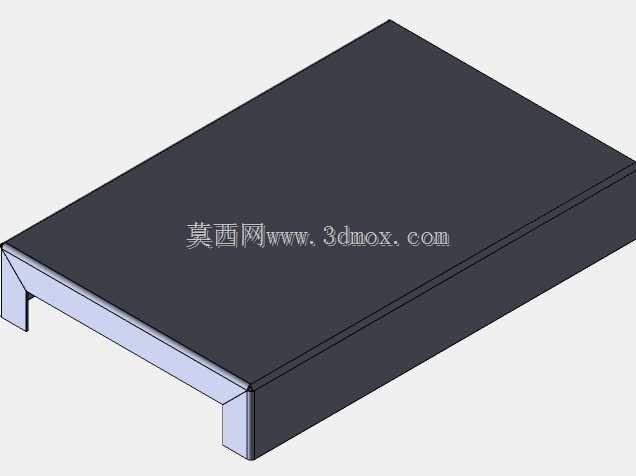

　　在日常的结构设计工作里，钣金类零件的工程图输出一直是很多刚入行的设计师容易踩坑的环节，这类零件和机加工件的出图逻辑有明显区别，既要兼顾折弯后的成型尺寸公差，也要把展开下料的参数标注清晰，给车间的激光切割、数控折弯工序留足可执行的依据。这套教学素材里的案例，选取的是设备外罩类最常见的盒型钣金结构，这类结构广泛用在电气柜壳体、小型设备防护外罩、仪器安装盒的设计场景中，日常做非标设备设计时，这类零件的出图量能占到整台设备钣金件总出图量的六成以上，掌握这类基础结构的出图逻辑，就能快速适配绝大多数常规钣金件的制图需求。从设计思路上看，这类盒型钣金首先要确定的是安装边界，也就是零件装配到设备上之后，不能和周边的电气元件、传动结构产生干涉，

　　通常这类外罩的内壁和内部元件的安全间隙要留到3mm以上，如果是靠近发热元件的位置，间隙还要进一步放大，同时要兼顾板材的折弯系数，常用的冷轧钢板折弯时，不同板厚对应的折弯扣除值是固定的，出图前要先和合作的钣金厂确认他们常用的折弯刀具对应的扣除参数，避免按通用参数出图后，折弯成型的尺寸出现超差，导致装配时扣合不上。很多新手出钣金图时容易犯的错误，是只标注成型后的外形尺寸，忽略折弯边的内尺寸或者外尺寸的基准统一，比如同一个视图里，有的尺寸从折弯外壁标注，有的从内壁标注，车间加工时就需要反复换算，很容易出现累积误差，这套素材里的标注逻辑，是把所有安装孔的定位基准统一到零件的安装贴合面，也就是折弯后和设备机架贴合的那个端面作为尺寸零点，所有孔位、折弯边的尺寸都从这个基准出发标注，车间加工时不管是下料还是折弯，都能直接按图测量，不需要二次换算。从实际用途来说，这类盒型钣金除了做防护外罩，也可以作为小型元件的安装承载件，这时候就要在图里明确标注压铆螺母、压铆螺柱的位置和规格，要注意压铆件的位置距离折弯边的最小距离，通常要大于两倍板厚加上压铆模具的半径，不然折弯时压铆件会和折弯刀具干涉，导致零件报废。另外在出图时，还要明确板材的表面处理要求，比如是冷轧板喷塑还是镀锌板拉丝，不同的表面处理对板材下料后的毛刺处理要求不同，喷塑件的毛刺可以稍微放宽，但是镀锌件的切口毛刺必须打磨到位，不然镀锌后毛刺位置容易出现锈点。很多设计师做钣金展开时，

　　习惯直接用三维软件自动生成的展开图直接下料，这里要注意，软件默认的折弯系数是通用值，实际加工时如果板材是贴膜的拉丝不锈钢，折弯时的系数和普通冷轧板有区别，而且如果零件上有密集的散热孔，展开时要注意孔位距离折弯线的距离不能太近，不然折弯时孔位会被拉变形，出现椭圆或者豁口的问题，这套教学素材里也专门提到了这类细节的处理方式，比如孔位距离折弯边小于3倍板厚时，要在折弯线位置预先压出止裂槽，避免折弯时材料拉扯导致孔位变形。从安装边界的角度来说，这类盒型钣金如果是做可拆卸的外罩，还要考虑装配时的操作空间，比如固定用的螺丝孔位置，要留够螺丝刀或者电动扳手的操作空间，不能把螺丝孔设计在靠近侧壁的位置，导致工具伸不进去，没法拧紧螺丝，通常螺丝中心距离相邻侧壁的距离要大于15mm，对应M3到M5的常用固定螺丝都能有足够的操作空间。另外如果外罩上需要开观察窗或者操作按钮的安装孔，这些孔位的定位也要和内部的元件位置一一对应，标注时不能只标孔的大小，还要标注孔位相对于安装基准的位置公差，通常这类安装孔的位置公差控制在±0.2mm就能满足装配需求，不需要标注过高的精度，不然会增加不必要的加工成本。在实际的车间加工流程里，钣金件的加工顺序是先激光切割下料，然后去毛刺，再数控折弯，之后压铆，最后表面处理，所以出图时的视图摆放也要符合这个加工顺序，主视图优先放成型后的轴测图，让加工人员一眼就能看出来零件最终的成型形状，然后再放展开图、各个方向的投影视图，

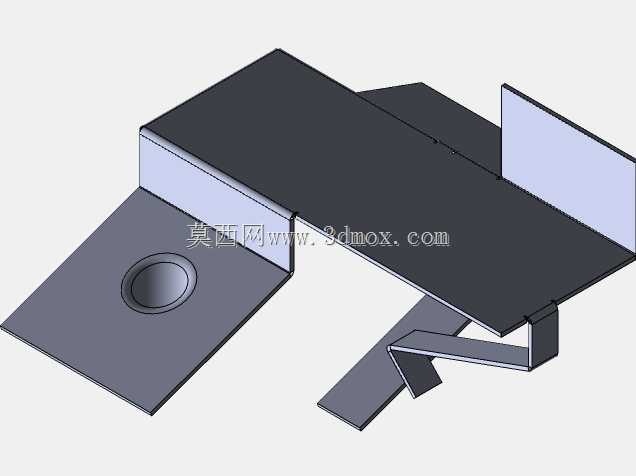

　　以及局部的折弯细节放大图，不要把视图摆得杂乱无章，增加车间识图的时间成本。很多刚接触钣金设计的工程师，容易把机加工的公差标注习惯带到钣金图里，比如把外形尺寸的公差标到±0.05mm，实际上钣金折弯的常规精度只能做到±0.1mm，过高的公差要求不仅没法实现，还会让钣金厂提高报价，增加不必要的项目成本，合理的公差标注是根据零件的实际装配需求来定的，安装贴合面的尺寸公差可以严一点，非配合的外轮廓尺寸公差可以适当放宽。这套教学素材里的两个案例，都是从实际项目里摘出来的典型结构，没有过于复杂的异形折弯，都是日常设计中最常遇到的结构形式，把这两个案例的出图逻辑吃透，再遇到复杂的钣金结构时，也能按照同样的基准选择、公差标注、工艺避让的思路去处理，不用再反复和钣金厂沟通图纸问题，减少来回改图的时间成本。
