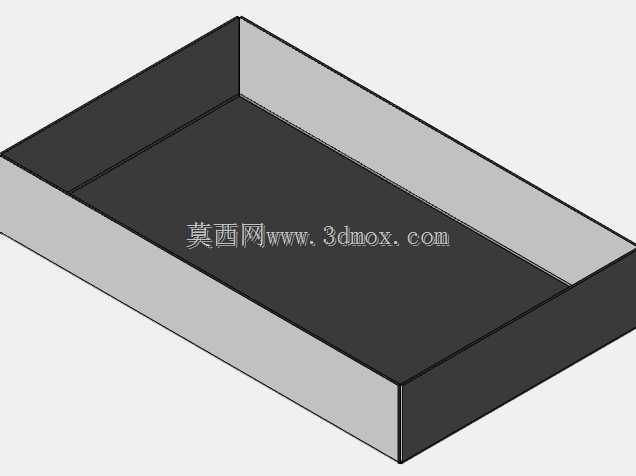

金属板材十四横切折弯结构件

　　这类横切弯管钣金件，在通风管路布设、轻型物料输送溜槽、设备防护走线槽等场景里应用十分普遍，很多车间现场的压缩空气分支管路、除尘系统的变向连接段、小型输送线的落料导向段，都会用到同结构形式的构件，区别只在板材厚度、切口尺寸、折弯半径的参数调整。做这类构件设计的时候，首先要明确现场的安装边界，比如对接的两段管路或者安装基面的相对位置，横切段的开口尺寸要匹配对接件的通径，不能出现通流截面突变导致风阻变大、物料卡滞的问题，折弯处的内R角要根据选用的板材材质调整，普通冷轧钢板的折弯内R一般取板材厚度的0.8到1.5倍，要是用镀锌板或者不锈钢板，R角还要适当放大，避免折弯处出现应力集中开裂或者镀层脱落的问题。

　　从结构特性来看，这个构件是通过平板下料后一次折弯成型，横切开槽的位置是为了避让对接的其他构件，或者作为物料进出的开口，平板下料阶段就要把折弯扣除量算准，很多新手做这类钣金件容易犯的错就是只按理论外形算下料尺寸，忽略折弯处的材料拉伸量，最后做出来的成品要么安装孔位对不上，要么折弯后整体尺寸超差，和对接段装的时候出现缝隙。设计的时候还要考虑板材的纤维方向，冷轧板的轧制纤维方向如果和折弯线平行，折弯处很容易出现裂纹，尤其是厚度超过1.5mm的板材，下料排样的时候要尽量让折弯线和板材纤维方向呈一定夹角，小批量加工的时候这个细节很容易被忽略，最后导致成品报废率升高。

　　实际应用里，这类构件如果用在通风除尘场景，板材厚度一般选0.8到1.2mm的冷轧板就足够，折弯后在接缝处做满焊或者咬口连接，就能满足密封要求；如果用在物料输送的溜槽段，板材厚度要加到2mm以上，横切开口的边缘还要做折边处理，一方面是增加边缘刚度，避免长期受物料冲刷出现变形，另一方面也能消除锐边，防止安装维护的时候划伤操作人员。安装边界上，要提前预留好法兰或者连接耳的位置，这个构件的平板段上可以根据安装需求预先冲制安装孔，不用后期再钻孔，能减少现场安装的工作量，孔位的位置要避开折弯变形区，一般孔边到折弯线的距离要大于等于1.5倍板材厚度，不然折弯的时候孔位会被拉变形，导致螺栓穿不进去。

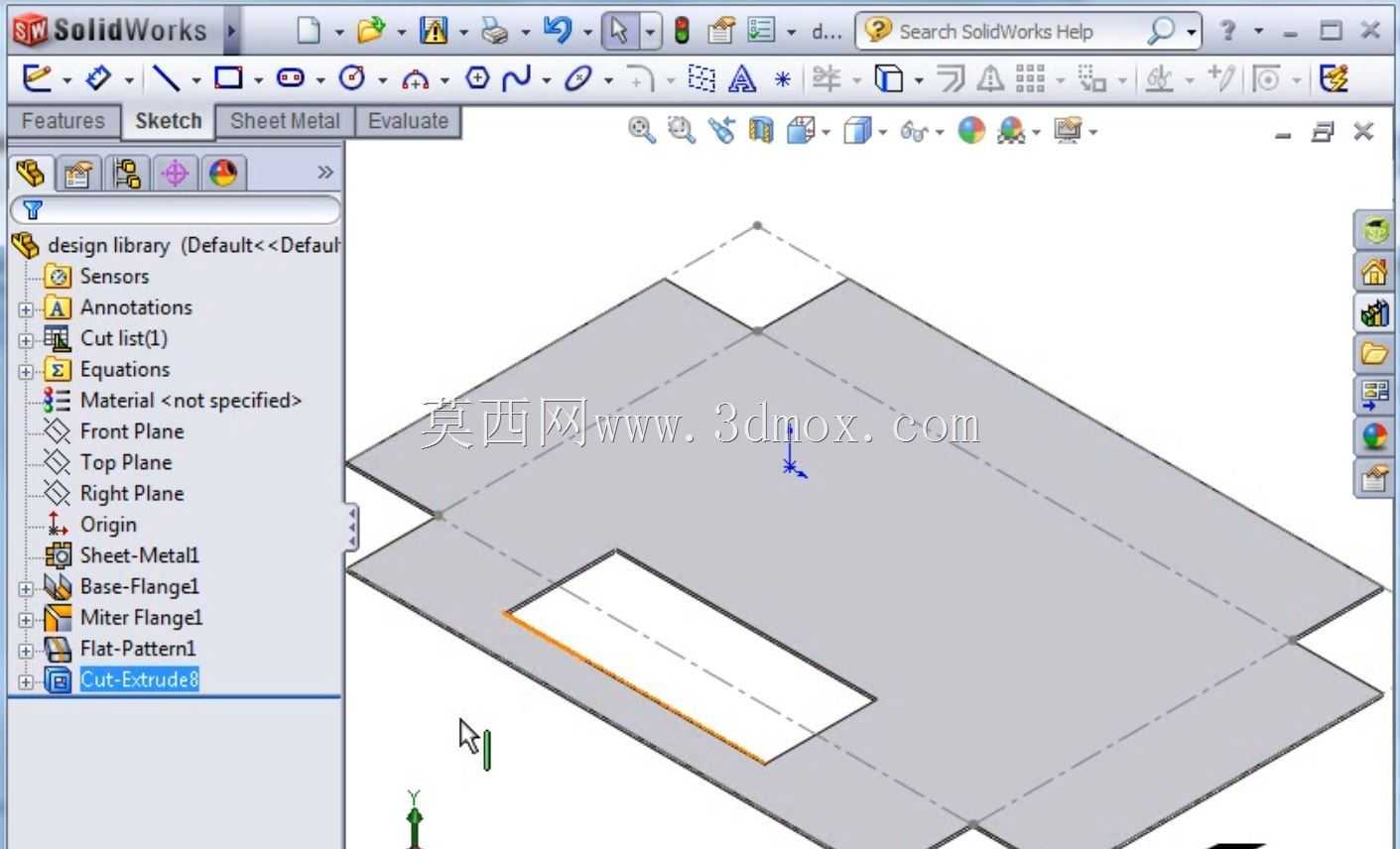

　　建模的时候要注意钣金特征的逻辑顺序，先绘制基体法兰，再做横切的切除特征，最后添加折弯特征，还要把释放槽的参数设置正确，很多人做这类带切口的折弯件忘记加释放槽，折弯的时候切口末端会出现撕裂，释放槽的宽度一般取0.5到1mm，深度要超过折弯内R的位置，才能保证折弯成型后切口处平整。另外这类构件如果需要做表面处理，比如喷塑或者镀锌，设计的时候要避免出现封闭的腔体，防止处理过程中积液残留，影响表面处理质量，这个构件的开放式结构刚好能规避这个问题，不管是做喷涂还是电镀，药液都能顺利流出，不会出现残液漏液污染其他安装部件的情况。

　　在设备配套场景里，这类弯管构件经常和方形风管、设备壳体的开口对接，所以横切段的直线度要控制在合理范围内，折弯后的两段平面的角度公差一般控制在±0.5度，不然对接的时候会出现错位，强行螺栓连接的话会产生额外的装配应力，长期受振动影响容易出现焊缝开裂或者板材疲劳变形。如果是用在有密封要求的场景，折弯后还要检查折弯处的贴合度，不能出现明显的缝隙，必要的时候可以在折弯处打密封胶，或者增加点焊固定，保证整体结构的刚度。很多现场改造项目里，这类构件都是现场测量尺寸后下料制作，提前建好参数化的三维模型，只需要调整板材厚度、折弯角度、横切开口的长宽尺寸，就能快速生成对应的加工图纸，直接导出下料图给激光切割机或者数控冲床，不用反复绘图算尺寸，能大幅提高现场施工的效率，也能减少现场配做的尺寸误差。
