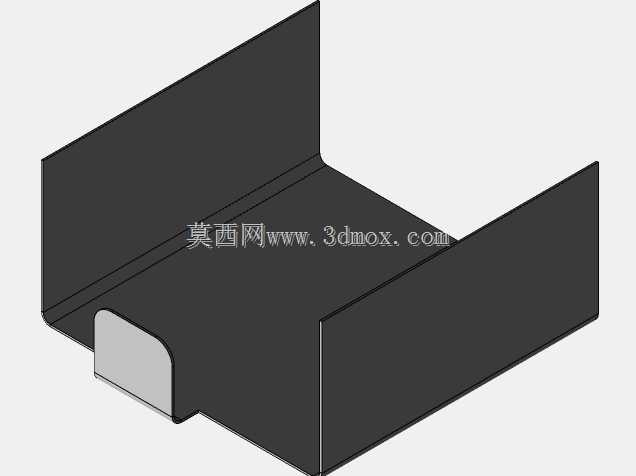

钣金折弯制表符结构三维设计方案

　　在各类电控柜、设备护罩、钣金箱体的批量生产环节，这类折弯成型的制表符结构是衔接相邻板件、实现无额外紧固件快速定位装配的核心小件，很多一线做结构的工程师在拆钣金图的时候，往往容易忽略这类小零件的折弯参数匹配，导致现场装配时板件对位偏差、拼接缝隙超差，最后不得不返工修边，既浪费板材又拖慢生产节拍。

　　从实际应用场景来看，这类制表符大多用在1-2mm厚度的冷轧钢板、镀锌板加工的柜体类产品上，比如车间里的动力配电柜侧板与顶板的拼接位、自动化设备的外围护罩板片衔接处、通风管道的法兰边对接位，都能看到这类结构的身影，它不需要额外焊接定位凸点，也不需要提前打定位孔，靠折弯成型的凸舌与对应板件上的预留槽口配合，就能在焊接或者拉铆前把相邻板件的相对位置完全固定，避免装配过程中板件移位，大幅降低组对工序的操作难度，哪怕是新上手的钣金装配工，也能靠这个结构快速完成板件对位，不需要反复测量调整边距。

　　设计这个结构的时候，首先要考虑的是折弯半径与板材厚度的匹配关系，不能直接按直角折弯来算展开长度，要结合所选板材的折弯系数来扣除折弯余量，不然成型后的凸舌尺寸会和预留槽口出现干涉，要么插不进去，要么间隙过大起不到定位作用。凸舌的伸出长度不能太长也不能太短，太长的话折弯后容易出现回弹变形，定位精度下降，太短的话插接深度不够，组对时容易脱开，一般控制在3-5倍板材厚度的区间比较合适，同时凸舌的根部要做微小的圆角过渡，避免折弯时出现应力集中导致根部开裂，尤其是镀锌板这类表面有涂层的板材，直角根部折弯很容易造成涂层脱落、后期生锈的问题。

　　从安装边界来看，这类制表符结构和板件边缘的距离要预留足够的折弯让位，不能太靠近板件的转角位置，不然折弯时会和相邻的折弯边产生干涉，压弯的时候会把旁边的成型边挤变形。同时对应板件上的开槽宽度要比凸舌的厚度大0.1-0.2mm，预留出板材的厚度公差以及喷涂涂层的厚度空间，不然喷涂之后槽口尺寸缩小，凸舌就没法顺利插入。很多新手设计师容易犯的错就是按板材裸厚设计槽口，等做完表面喷塑之后，涂层厚度有个0.05-0.1mm，两边加起来就占了0.2mm的尺寸，原来的间隙就没了，现场装配只能硬敲，很容易把喷塑层敲掉，影响外观质量。

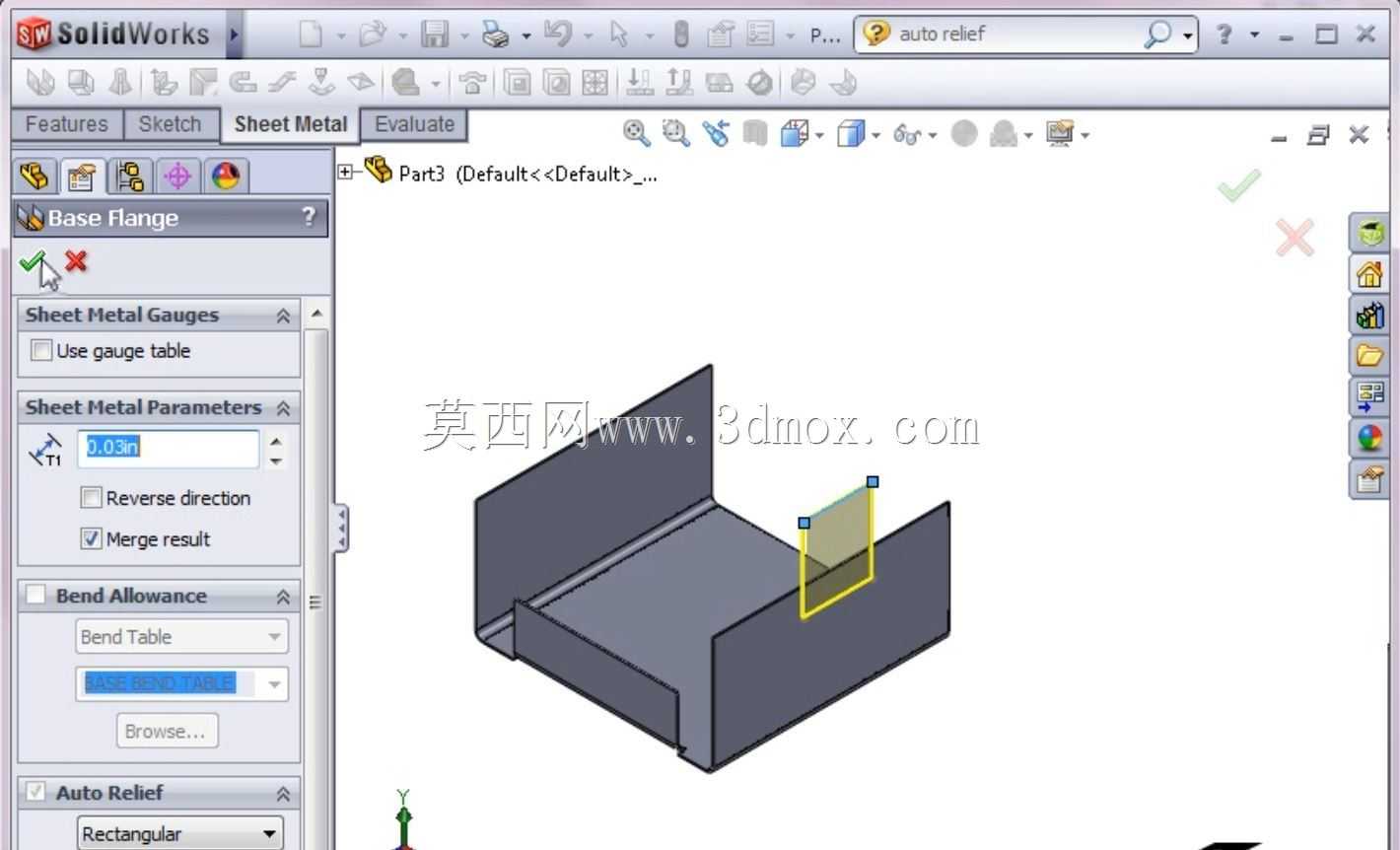

　　从功能特性上来说，这种一体折弯成型的制表符和板件是同一个整体，不需要额外焊接或者铆接定位件，不存在连接件脱落的风险，结构强度完全能满足钣金箱体的组对需求，相比额外点焊定位块的方式，既减少了焊接工序，也避免了焊接飞溅、焊疤打磨的工作量，成型后的板件外观更平整，后续喷涂的表面质量也更好。在做三维建模的时候，要提前把折弯释放槽做出来，尤其是凸舌两侧的位置，要是不做释放槽，折弯的时候两侧的板材会被拉扯变形，导致凸舌边缘不规整，和槽口配合的时候出现卡滞。释放槽的形状选矩形或者腰型槽都可以，宽度和深度要匹配折弯刀具的行程，避免压弯时刀具蹭到旁边的板面留下压痕。

　　实际生产验证下来，这类结构的适配性很强，不管是数控冲床下料还是激光切割下料，都能直接加工出凸舌的外形轮廓，不需要额外开模具，转序到折弯工序就能一次成型，生产效率很高，对于多品种小批量的钣金加工场景来说，不需要投入额外的工装成本，就能实现稳定的装配定位效果。在做结构校核的时候，还要考虑板材的轧制方向，尽量让折弯线和板材的轧制纤维方向垂直，这样折弯时不容易出现开裂问题，尤其是1.5mm以上的厚板，要是折弯线和纤维方向平行，折弯根部开裂的概率会高很多，这点在建模选板材下料方向的时候就要提前标注清楚，给后续工艺环节留好明确的指引。

　　另外还要注意，这类制表符的折弯角度不能直接按90度来做，要结合板材的回弹量做1-2度的角度补偿，不然折弯成型后凸舌会往外张，插入槽口后没法贴紧板面，组对后的板件会出现高低差，影响整体的装配平整度。不同材质的板材回弹量不一样，冷轧板和不锈钢板的回弹参数差异很大，设计的时候不能直接套用同一个参数模板，要结合车间常用的板材特性调整折弯补偿值，这样加工出来的零件才能直接装配，不需要现场反复调整角度。
