钣金底座法兰连接构件结构设计

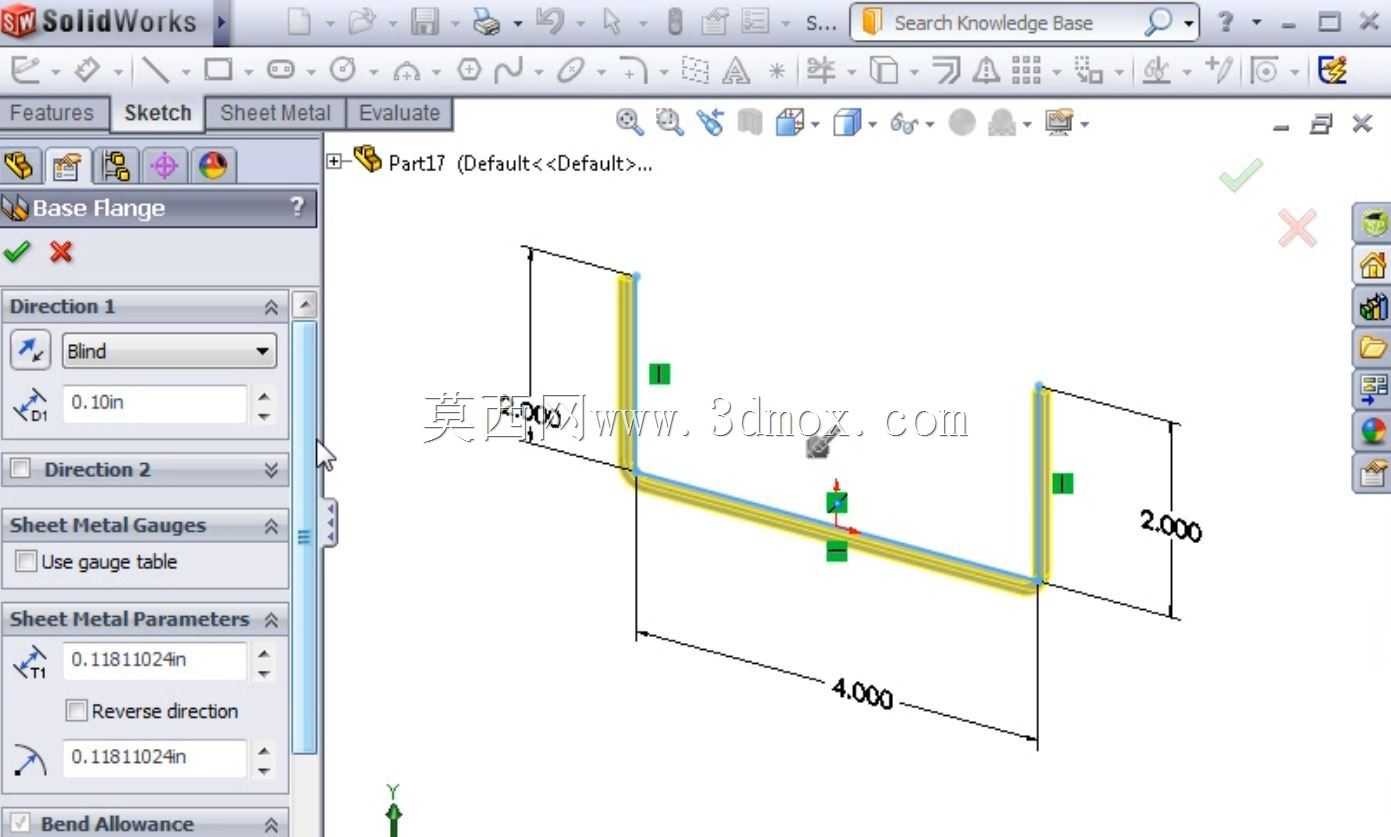

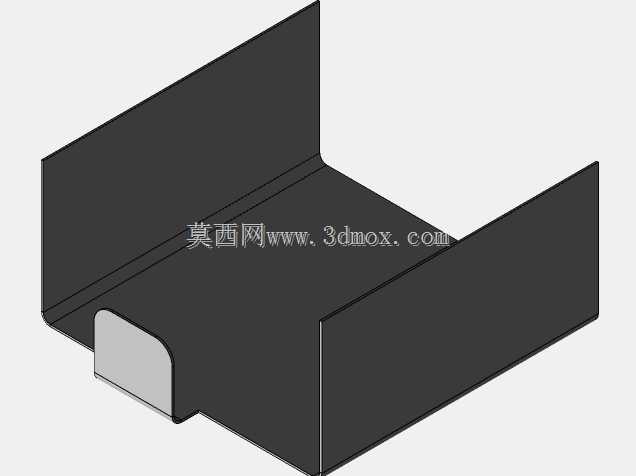

　　这类钣金底座法兰构件，常应用在小型机电设备机架、输送线侧边护板安装、低压柜体内部支撑结构的连接场景中，作为不同结构单元之间的过渡连接件，承担着定位支撑、分散连接应力、保证装配面贴合度的实际作用，在轻工自动化设备、小型通风管路固定、非标工装台架的搭建环节中使用频率较高。从实际使用需求出发，这类构件不需要承受大吨位的重载载荷，更多是承担薄板结构之间的拼接定位，因此设计时优先选用薄板折弯工艺成型，避免额外的焊接工序带来的热变形问题，同时能有效控制单件的加工成本，适配中小批量的生产加工场景。从结构设计逻辑来看，构件采用等厚度薄板折弯成型，两个垂直方向的折边分别承担不同的连接功能：长度较长的折边作为底座贴合面，

　　可通过螺栓与底部的安装基准面固定，保证整个构件的安装稳定性；垂直向上的折边作为法兰连接面，用于对接相邻的薄板构件或者小型功能组件，两个折边的折弯圆角严格匹配所选板材的最小折弯半径，避免折弯过程中出现板材开裂、回弹超差的问题。从尺寸边界来看，构件的底座贴合面长度控制在适配常规安装孔位间距的范围，法兰连接面的高度满足相邻构件的搭接余量要求，板材厚度根据实际承载需求选取，既保证连接后的结构刚性，避免安装后出现构件翘曲、连接面贴合不严的问题，又不会过度增加材料成本与构件自重。设计过程中需要重点考虑折弯工序的工艺可行性，折边的长度满足折弯机模具的最小压边要求，避免出现折边过短无法成型的问题；两个折边上的安装孔位在展开下料时就需要提前定位，

　　考虑折弯带来的孔位偏移量，保证折弯完成后孔位的同轴度与位置度符合装配要求，减少后续二次钻孔的工序。在实际装配场景中，这类构件可以单独作为小型设备的底部支撑脚连接座，也可以成组使用，作为长条形薄板护罩的分段连接节点，通过法兰面的螺栓锁紧，将多段薄板拼接成完整的护罩结构，同时底座面固定在设备机架上，保证护罩的安装牢固度，避免设备运行过程中护罩出现振动异响。针对不同的使用场景，还可以在法兰面上增加定位凸点或者压铆螺母，减少装配时的零件数量，提升装配效率；底座面上可以设计长条形安装孔，适配安装基准面的孔位误差，降低现场安装的调整难度。这类钣金构件的设计不需要复杂的曲面结构，核心是在满足装配功能与结构强度的前提下，尽可能简化加工工序，

　　提升材料利用率，展开后的板材轮廓尽量规整，减少下料时的边角废料，同时折弯工序尽可能一次装夹完成，减少多次装夹带来的形位误差。在结构刚性校核上，主要考虑法兰面承受侧向载荷时的折弯处应力集中问题，通过控制折边的高度与板材厚度的比例，避免折边过高导致受力后出现变形，必要时可以在折弯处增加小尺寸的加强压筋，在不增加板材厚度的前提下提升折弯处的结构刚性，避免长期受力后出现折弯角度变大、连接面错位的问题。对于有防腐要求的使用场景，这类钣金件成型后可以采用喷塑或者镀锌的表面处理方式，设计时需要预留表面处理层的厚度余量，保证安装孔位在表面处理后仍然能顺利穿过对应规格的螺栓，不会出现孔位变小无法装配的问题。
