谷物存储用立式钢板仓三维结构设计

　　在粮油收储、农牧加工、粮食转运场站的散粮存储环节，立式钢板仓是应用占比极高的核心仓储载体，本次呈现的仓体结构围绕散粮静态存储、配套进出粮作业的适配需求完成全参数化建模，可直接用于储粮工艺布局校验、附属作业设备安装干涉检查、仓体结构受力仿真前置参考。

　　从实际作业场景出发，这类仓体主要承担小麦、玉米、大豆等颗粒状原粮的中长期密闭存储任务，区别于小型民用储粮容器，该直径36英尺的仓体单仓容量可覆盖中型粮库单批次收储的单元需求，适配基层粮站、农场自有烘干收储线、港口散粮中转区的单元存储配置，仓体底部预留的安装边界可匹配常规平底式出料输送设备的安装空间，无需额外做基础结构的非标改造即可对接常见的埋刮板出粮机、仓底通风地笼系统。

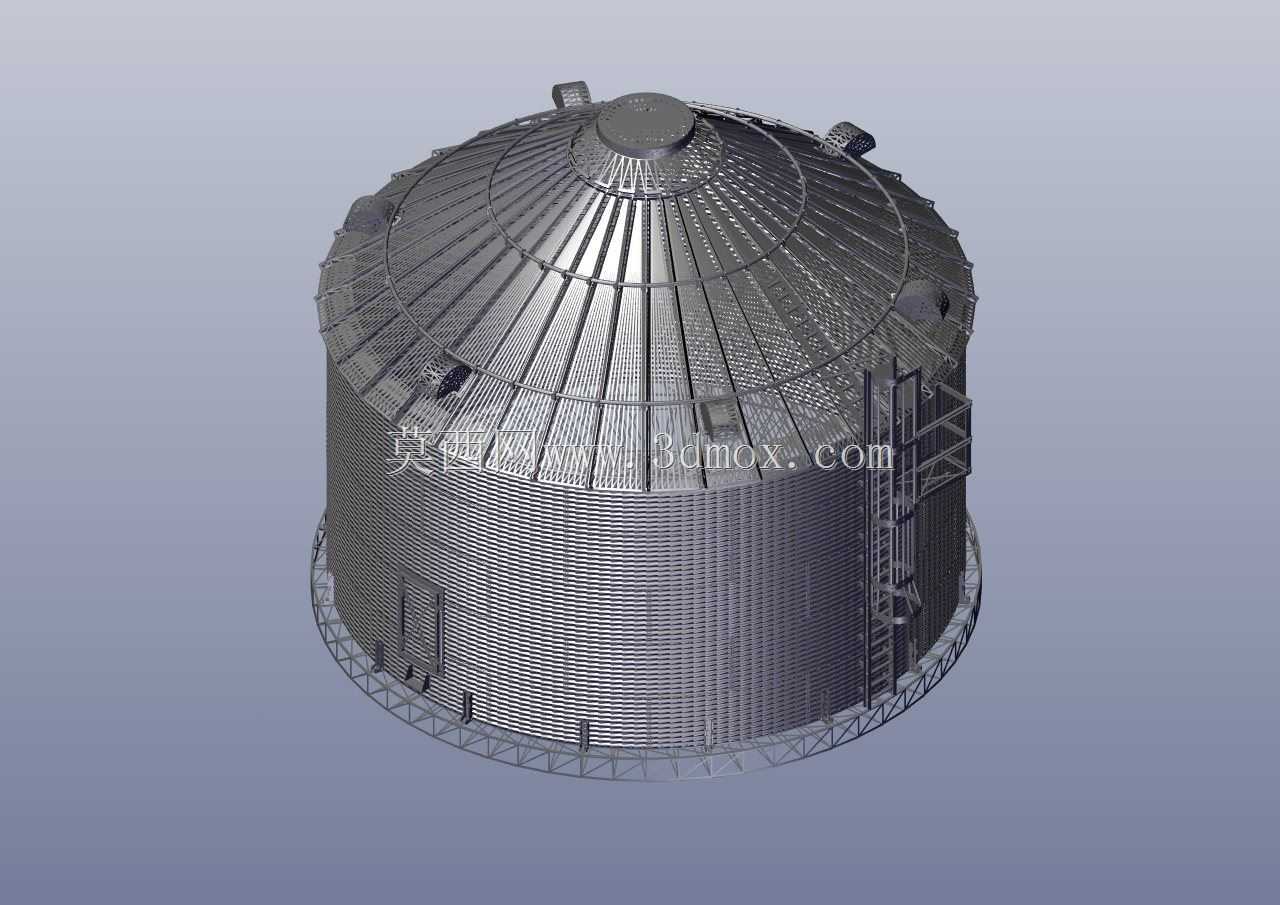

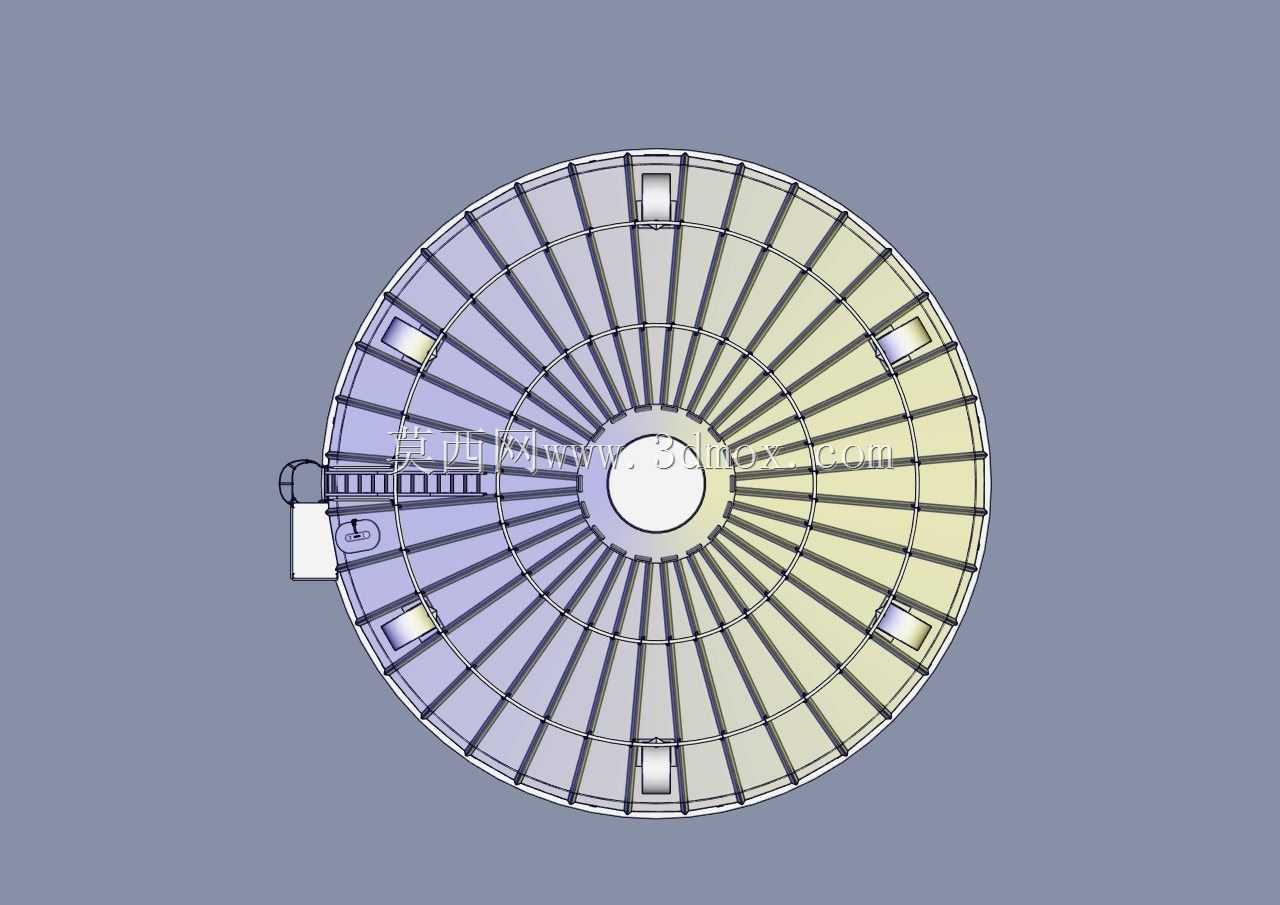

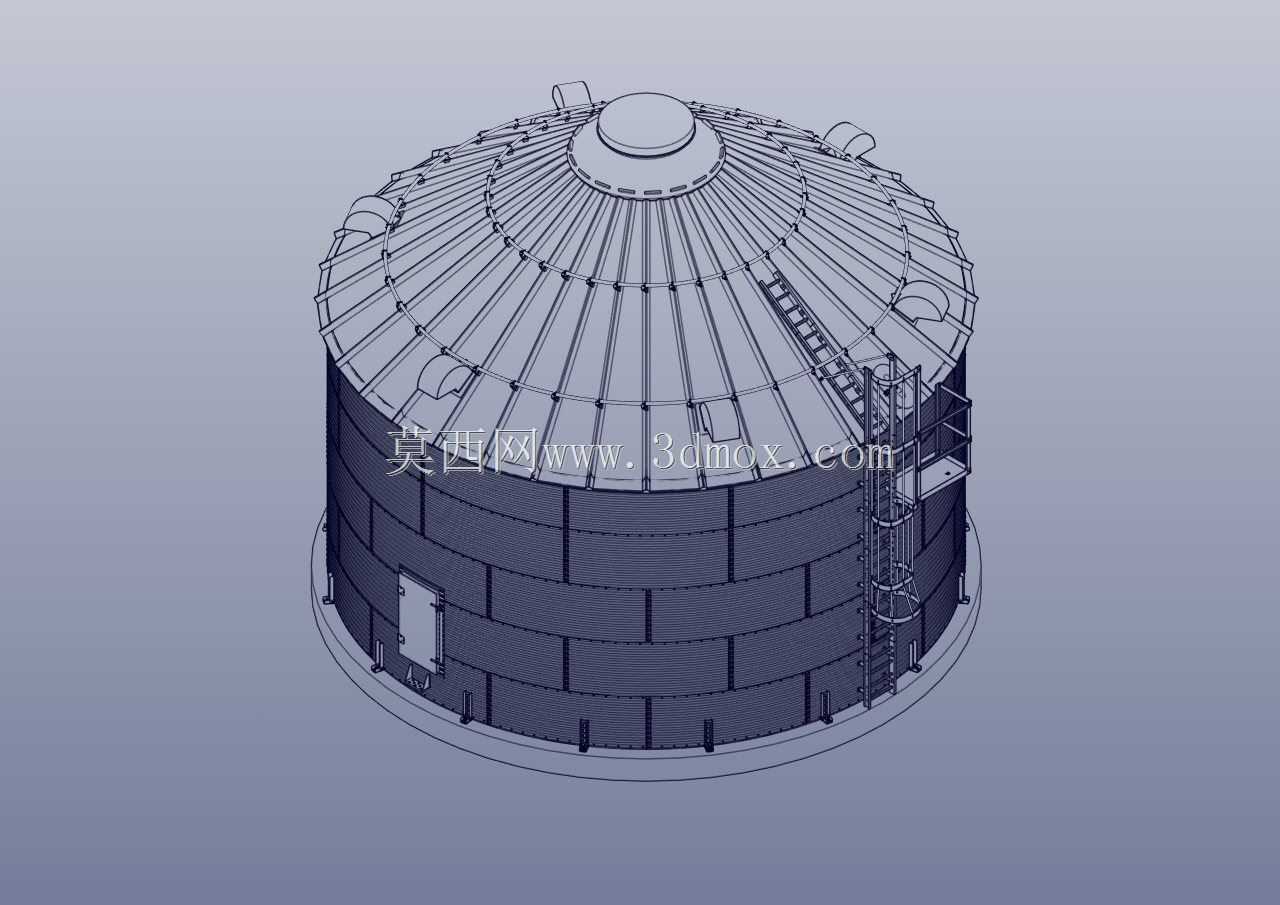

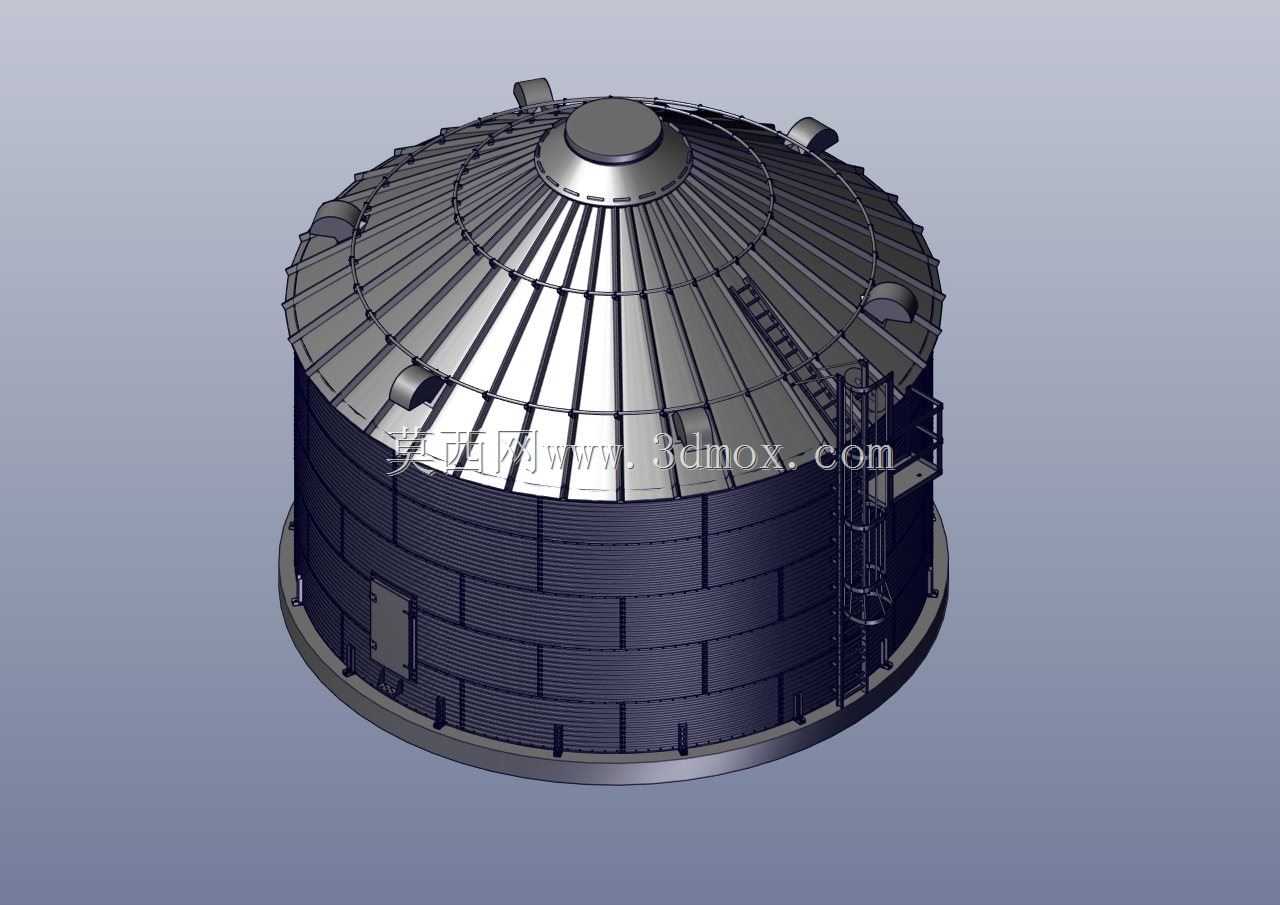

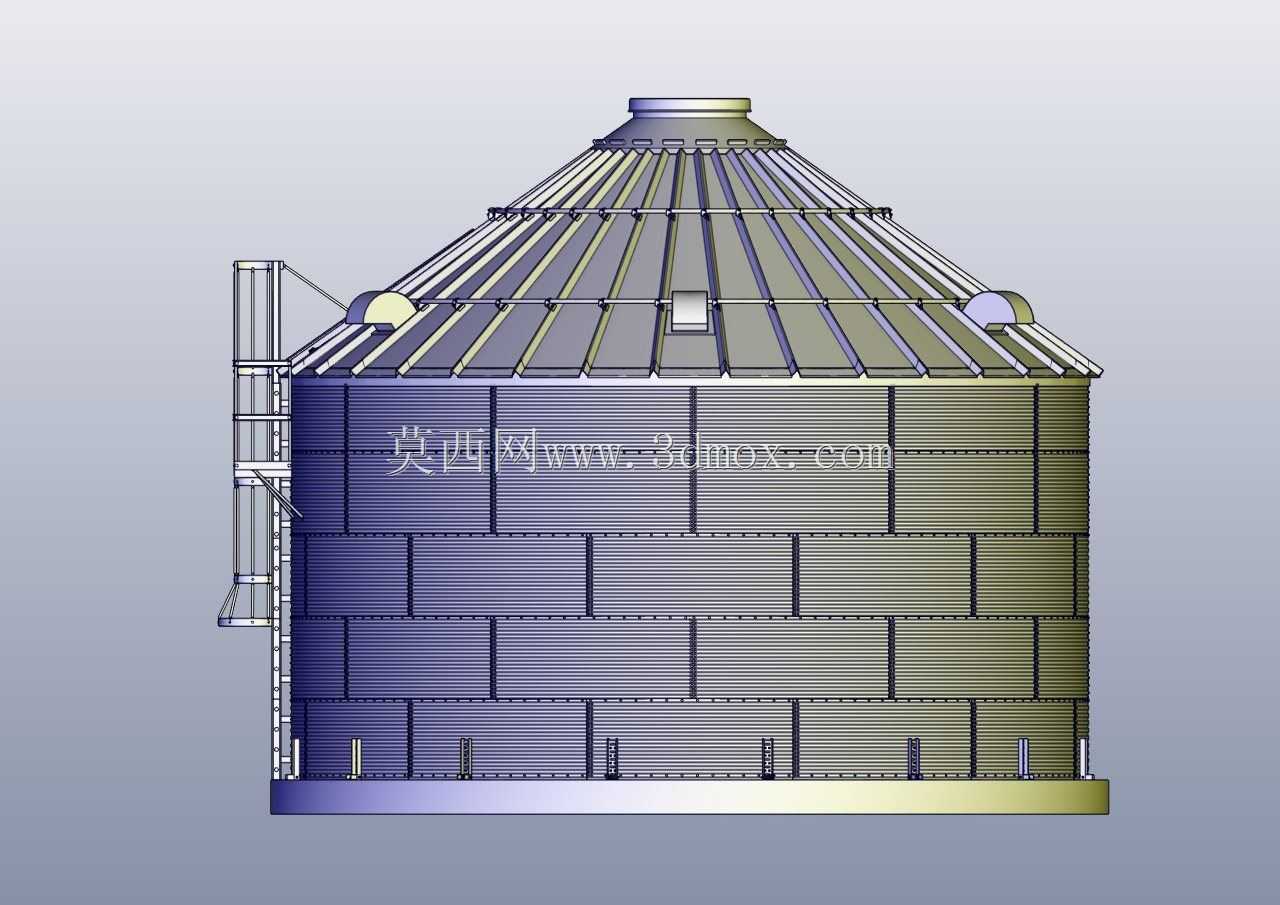

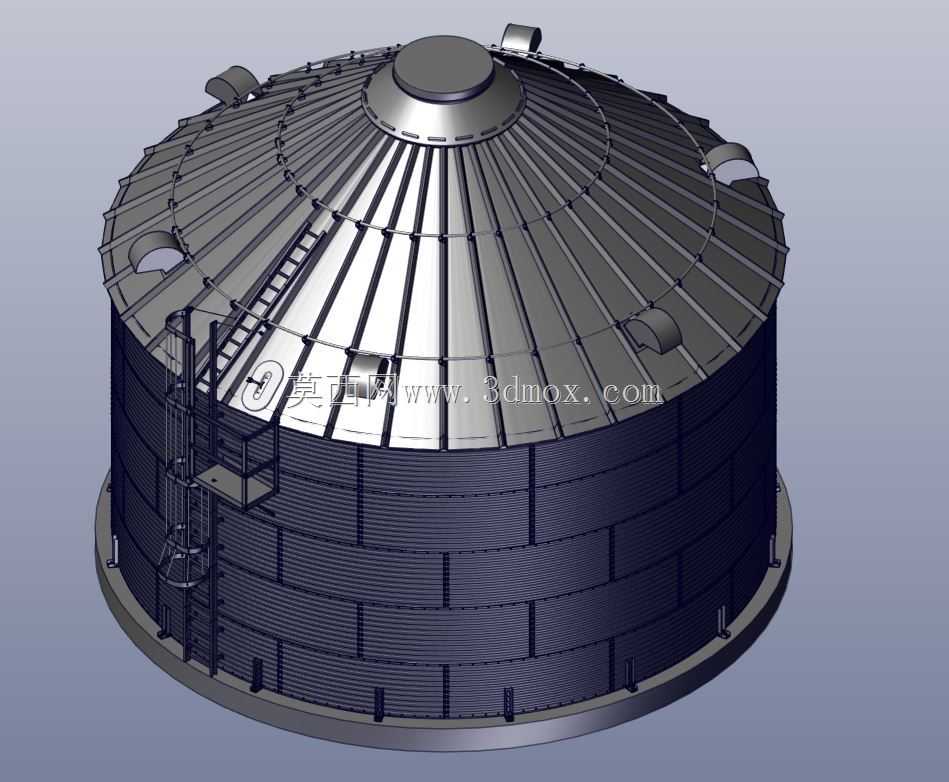

　　结构设计层面，仓壁采用多圈波纹钢板拼接的模块化思路，每段壁板通过螺栓连接形成整体圆柱受力结构，波纹结构的选型充分考虑散粮侧压力的分布规律——越靠近仓底位置壁板受力越大，对应波纹板的厚度、加强筋密度随高度降低逐步提升，既避免上部结构材料冗余，也能保证下部承载区域的结构强度。仓顶采用锥台形放射状肋板排布，从中心顶盖向仓壁方向均匀辐射布置檩条，配合顶部的多个人孔、通风口、提升机进料口预留位，可满足日常粮情检查、仓内通风降湿、进粮作业的开孔需求，爬梯从仓底直连仓顶平台，梯身设置护笼结构，符合仓储作业的安全防护要求，爬梯中段预留的休息平台可对接仓壁侧的料位计、测温电缆接线端口，方便日常运维人员检修设备。

　　仓顶中心的圆形顶盖为可密封结构，配合顶部的多个弧形通风窗，可在外界温湿度适宜时开启实现自然通风，降低仓内积热积湿风险，避免粮食发热霉变。仓体底部的环形安装法兰沿圆周均匀布置地脚螺栓孔，安装时可直接与混凝土基础的预埋螺栓对接，法兰与基础之间预留的密封槽可填充密封胶，防止雨水、虫鼠从仓底缝隙进入仓内。

　　建模过程中对所有拼接节点做了1:1还原，包括壁板连接的螺栓排布、肋板与壁板的焊接位置、爬梯与仓壁的固定支座，可直接导出工程图用于预制件的生产下料，也可导入受力仿真软件，模拟不同装粮高度下仓壁的形变、应力分布，验证极端大风、满仓载荷下的结构可靠性。对于做粮库工艺布局的设计人员来说，该模型可直接嵌入整体场站的三维布局中，校验仓体与进出粮提升机、横向输送机、通风系统、除尘系统的空间位置匹配度，避免现场安装时出现管线碰撞、设备操作空间不足的问题。

　　不同于简易的示意性模型，该仓体的所有结构尺寸均匹配行业通用的36英尺直径钢板仓的实际规格，仓壁高度、锥顶坡度、人孔尺寸、爬梯步距均符合仓储设备的相关设计规范，可直接作为同规格仓体设计的参考原型，减少从零开始建模的重复工作量，也可用于新入职结构设计人员熟悉钢板仓的结构组成、装配逻辑，理解散粮仓储设备的设计要点。
