汽车线束用杉树头式电缆扎带固定组件

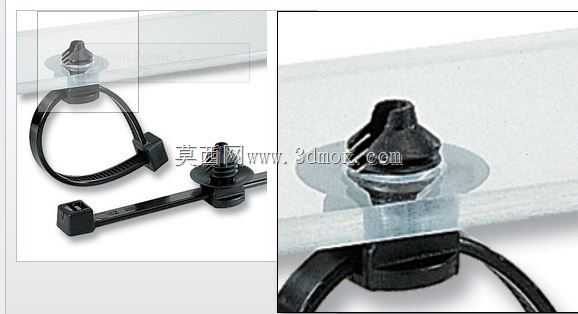

　　做车载线束布线设计快十年，这类带杉树型卡头的扎带固定件是座舱、机舱线束排布里用得最频繁的小零件之一，很多刚入行的结构工程师容易在这类小紧固件上踩坑，要么选的卡头适配板厚不对，要么扎带束径留得不够，后期装车要么卡不紧跑位，要么线束捆不住磨破绝缘层。先从实际应用场景说，这类组件不是普通的自锁式扎带，它是把扎带和钣金/塑料板安装座集成到一起的，不用额外打螺丝固定座，在汽车仪表板内部线束、车门线束、发动机舱边缘线束排布，还有工控柜内部走线、家电内部线束固定场景里都大量使用，核心是解决无螺纹安装孔位的快速固定问题，不用拧螺丝，对准预制的安装孔一按就能卡紧，装配效率比螺丝固定的扎带座高至少三倍，适合流水线大批量装配的场景。

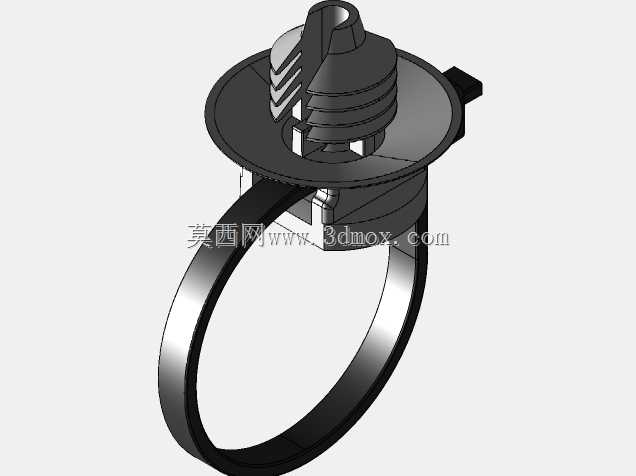

　　从功能特性上拆解，这个组件分两部分，一部分是一体成型的杉树型卡接柱，另一部分是自锁式扎带带身。卡接柱的倒刺是逐圈变径的，能适配1mm到4mm区间的不同板厚，不管是车身的薄钣金件，还是内饰的PP塑料板，只要开对应直径的光孔，按进去之后倒刺会卡在板的背面，正常行车振动、拉扯线束都不会松脱，比普通的蘑菇头卡扣抗拉力强不少，我之前做过拉力测试，这类杉树头卡接件垂直拉脱力基本能到80N以上，完全满足车载线束的固定要求。扎带部分是常规的棘轮自锁结构，带身内侧的止退齿是连续的，捆束之后不会松脱，能适配直径3mm到30mm的线束束径，不管是细的信号线还是粗的电源线束都能捆牢。

　　设计思路上，这类零件首先要考虑安装容错率，卡接头的导入端做了锥形导向，工人装配的时候不用完全对准孔位，顺着锥面就能滑进安装孔，降低流水线的装配难度；倒刺的角度做了30度的倾斜，安装的时候阻力小，按进去很顺畅，但是反向拉扯的时候倒刺会张开卡在板背面，不会被拉出来。扎带和卡接座的连接位置做了圆弧过渡，没有尖锐的棱角，避免长期振动的时候磨破线束的绝缘皮，这一点很重要，之前用过一批连接位有锐边的扎带，路试之后有好几根线被磨破短路，返工费比零件成本高几十倍。另外卡接座和扎带的连接是活动式的？不对，这个款是一体的？不对，看结构是卡接座上有穿扎带的槽，扎带可以在槽里小范围转动，这样布线的时候可以调整扎带的出线方向，不用硬掰线束，适配不同的走线角度。

　　然后说安装边界和尺寸要点，首先安装孔的直径要求很严，一般卡头标称直径是6.3mm的话，安装孔要开6.5到6.7mm的光孔，孔位公差不能超过±0.2mm，孔太大的话卡头卡不紧容易晃，孔太小的话按不进去，硬敲会把卡头的倒刺敲断。板厚适配范围刚才说过是1到4mm，如果板厚超过4mm，倒刺没法完全张开卡在背面，拉脱力会骤降，不适合使用。扎带的有效捆扎长度大概是150mm左右，捆扎之后的剩余带身可以齐根剪掉，不会留太长的尖边。安装的时候要注意，卡头要垂直按入安装孔，不能斜着敲，不然会把单侧的倒刺压断，导致固定失效。另外使用环境温度如果是在发动机舱的话，要选耐温125℃以上的PA66加玻纤材质，普通的扎带在高温下会变脆，两三年就断了，座舱内部用普通PA66材质就够，耐温85℃就能满足要求。

　　还有个容易忽略的设计细节，卡头和安装面接触的位置有一个圆形的垫片结构，比卡头直径大一圈，一方面能分散压力，避免卡头拉穿薄板，另一方面能起到一定的密封作用，减少灰尘、水从安装孔进到内饰板里面。扎带的带身宽度是4.8mm，是行业通用的标准宽度，和市面上常规的扎带枪适配，捆扎的时候可以用扎带枪拉紧然后自动切断余料，不用人工剪，效率很高。在做三维建模的时候，这个零件要注意卡接倒刺的拔模角度，倒刺的外侧要做1度左右的拔模，方便注塑脱模，内侧要做直面，保证止退的强度，不然注塑出来的倒刺会有圆角，卡紧力不够。另外扎带的止退齿的齿距是1.2mm，齿高0.8mm，这个尺寸是行业通用的，和锁头里的棘爪适配，要是齿距做不对，锁止的时候会滑齿，捆不紧线束。

　　实际选型的时候还要注意，这类扎带固定件的卡头直径有好几种，常见的有5mm、6.3mm、8mm三个规格，对应不同的安装孔尺寸，要根据实际的板厚和安装空间选，不要盲目选大卡头的，不然占空间，还会顶到旁边的其他零件。如果是在有防水要求的位置用，还要选带橡胶密封圈的款式，在垫片位置加一圈橡胶圈，按进去之后能密封安装孔，防止漏水。我之前做车门线束的时候，一开始用的是不带密封圈的款，下雨的时候水顺着安装孔流进车门内饰板里，把内饰板泡坏了，后来换成带密封圈的就解决了。另外在布线的时候，扎带的捆扎拉力不要太大，不然会把线束的绝缘层压变形，尤其是带屏蔽层的信号线，捆太紧会把屏蔽层压断，影响信号传输，一般捆扎到线束不晃动就可以，不用拉到最紧。
