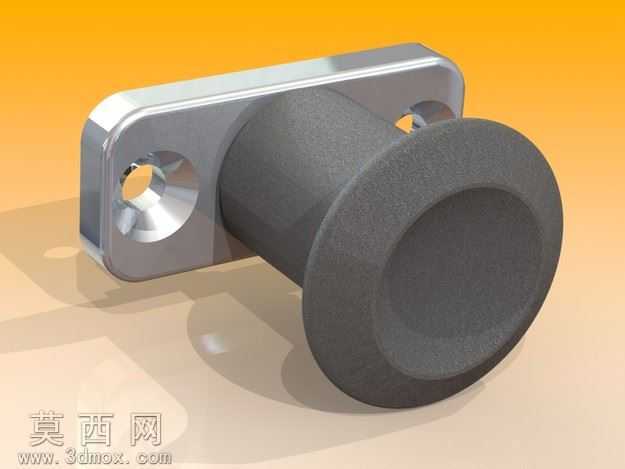

钻机定位调整用反向索引柱塞结构

该索引柱塞采用三维参数化建模方式完成整体结构设计，建模过程中先以基准面定位完成安装法兰的轮廓绘制，通过拉伸凸台命令生成带双安装沉孔的法兰基体，沉孔位置严格匹配钻机安装位的孔距标准，保证装配时的同轴度与贴合度。柱塞主体部分采用回转体建模逻辑，先绘制轴向截面轮廓通过旋转凸台生成柱身基础结构，柱身与法兰衔接处做圆角过渡处理，避免应力集中导致的结构断裂风险。端部的塑料旋钮部分单独建模，采用防滑纹理的圆周阵列设计，在旋钮外圆周面均匀排布细小的防滑凸棱，既提升手动操作时的摩擦力，也保证外观的规整性。建模完成后对整体结构做干涉检查，确认柱塞伸缩行程内无结构干涉，各部件衔接间隙控制在合理公差范围内。材质配置阶段，安装法兰与柱塞杆体赋予金属材质，调整金属材质的粗糙度、反射率参数模拟铝质阳极氧化的哑光金属质感，旋钮部分赋予深色工程塑料材质，添加细微的磨砂颗粒质感区分不同部件的材质差异。渲染阶段采用黑色哑光背景搭建展示场景，布置三点式打光方案，主光源从侧上方打亮柱塞主体结构，勾勒出金属部件的轮廓高光，辅光源补亮暗部细节避免阴影区域死黑，添加底部反射平面模拟产品放置在光滑台面的倒影效果，提升整体渲染的真实感。设计过程中充分考虑该部件的实际使用场景，作为钻机定位调整的功能部件，柱身的行程长度经过适配性设计，满足钻机工位调整时的定位锁止需求，挡板上的沉孔设计可让安装螺栓完全沉入孔内，避免螺栓突出影响其他部件的装配，整体结构紧凑，操作便捷，适配各类需要手动调整定位的钻机工位使用，各部分尺寸经过参数化约束，可根据不同机型的安装需求快速调整对应尺寸参数，生成适配不同规格的同系列柱塞模型。
