金属按动式自动铅笔精细三维建模作品

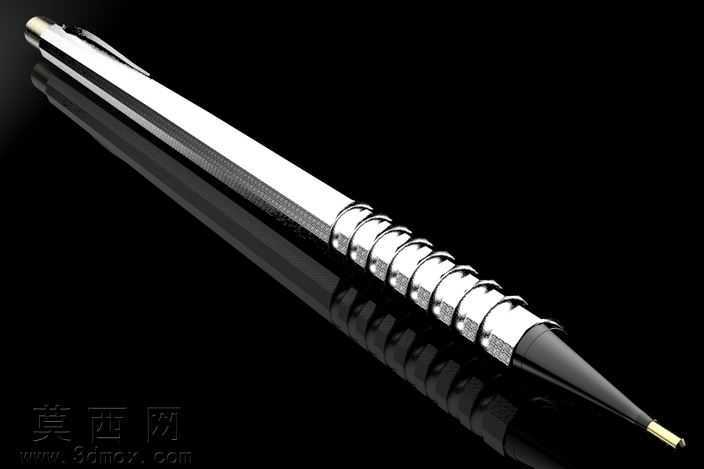

本作品为金属按动式机械铅笔的三维建模成果，建模过程依托三维设计软件完成全流程构建，首先从产品的实际使用尺寸出发，确定笔身总长、笔杆直径、笔尖锥度、笔夹长度等核心参数，保证模型比例与真实量产产品完全一致。建模阶段采用实体建模与曲面建模结合的方式，笔身主体的金属光杆部分通过旋转凸台指令生成基础实体，针对笔握位置的多道环形防滑凹槽，采用阵列切除的方式逐环构建，精准还原每一道凹槽的深度、宽度与相邻间距，还原真实产品握持时的防滑触感结构；笔夹部分通过曲面拉伸、圆角修整完成，还原金属笔夹的弧形贴合面与端部的圆润倒角，保证笔夹与笔身的装配间隙符合真实产品的公差范围。笔尖部分采用圆锥台与细圆柱组合的结构，精准还原出铅芯伸出端口的细小收口结构，笔尾按动结构单独拆分建模，还原按动帽与笔身的嵌套配合关系。材质渲染阶段，针对不同部件匹配对应材质属性：笔身主体赋予抛光金属材质，调整反射率与粗糙度参数，还原镀铬金属的高光亮面质感；笔握凹槽区域做细微的粗糙度调整，模拟金属滚花加工后的微磨砂触感；笔夹与笔尖金属件同样匹配金属材质，通过细微的色差区分不同部件的加工工艺差异；内部铅芯赋予石墨材质，还原深灰哑光的材质特性。场景搭建采用纯黑背景，添加多组柔光光源，通过光影反射凸显金属笔身的曲面流畅度与结构细节，渲染角度选取斜向45度视角，完整展现笔身从笔尾按动端到笔尖的整体线条，同时通过倒影效果增强产品的精致感。设计思路上以还原真实书写工具的工业设计细节为核心，兼顾外观还原与结构合理性，所有部件的装配关系符合真实自动铅笔的机械结构逻辑，既可以作为文具产品展示的渲染素材，也可作为同类文具结构设计的参考模型，模型预留了结构修改的参数化接口，可根据需求调整笔身粗细、凹槽数量、笔夹造型等细节，适配不同风格的金属铅笔设计需求。
