多孔阵列式PCB安装面包板结构设计

　　这款多孔阵列式安装基板，是电子原型开发、小批量电路验证场景中常用的基础装配件，日常在实验室电路搭试、嵌入式开发板扩展、小型功能模块预验证环节都能见到它的身影。它的核心作用是为直插式电子元件、PCB裸板提供统一的安装基准面，替代临时搭建的固定结构，让电路测试阶段的元件排布更规整，避免导线拉扯、元件移位导致的接触不良问题。

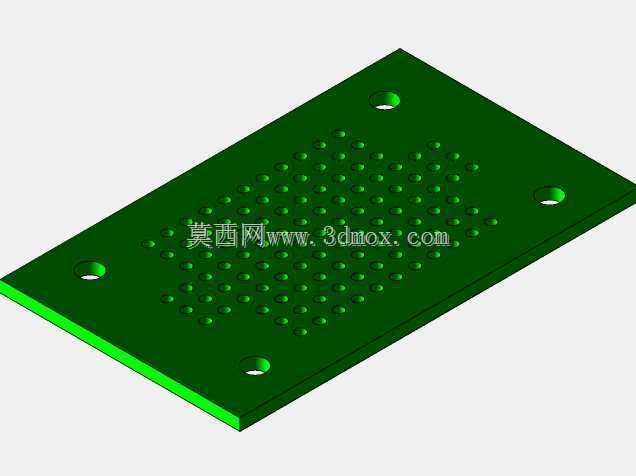

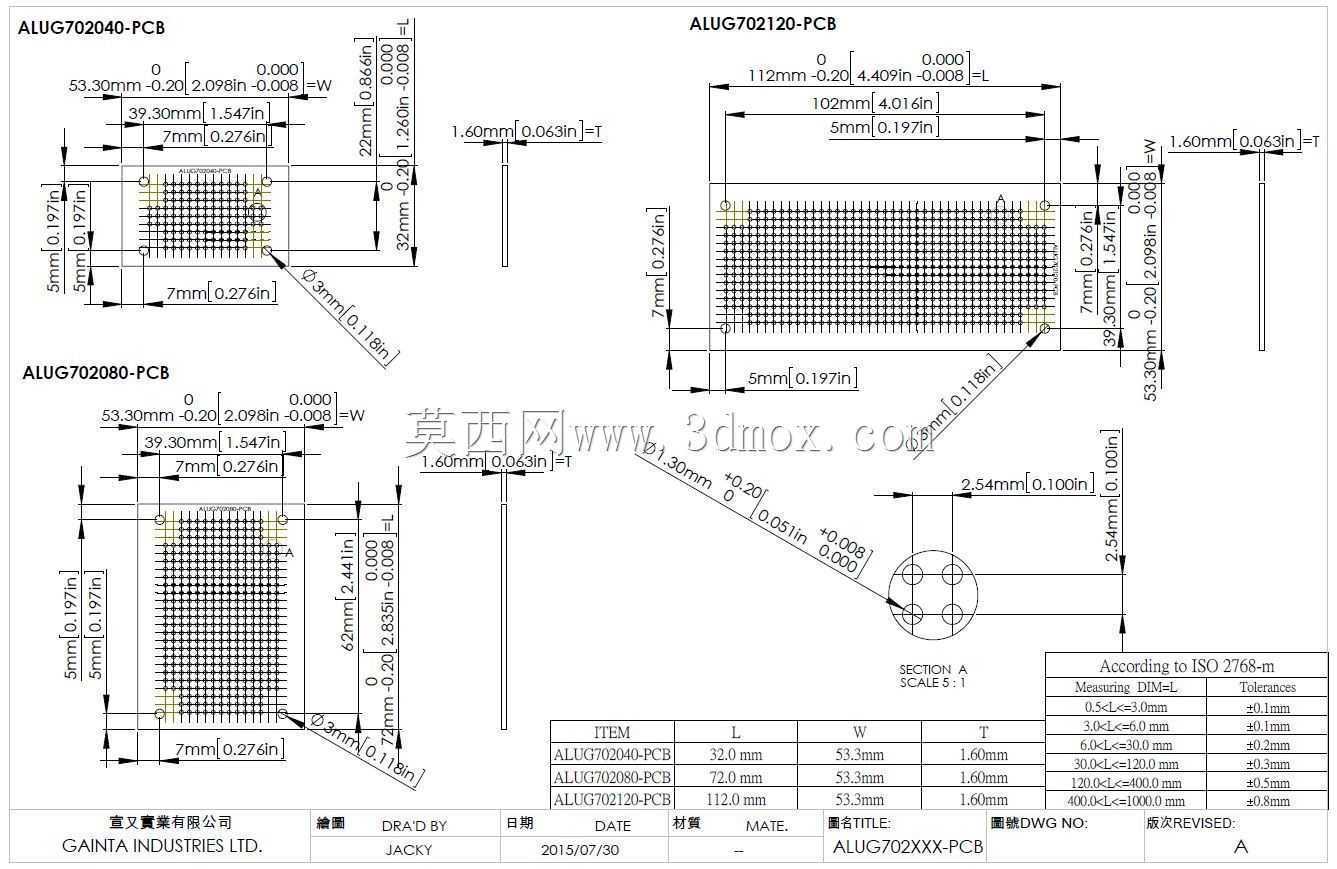

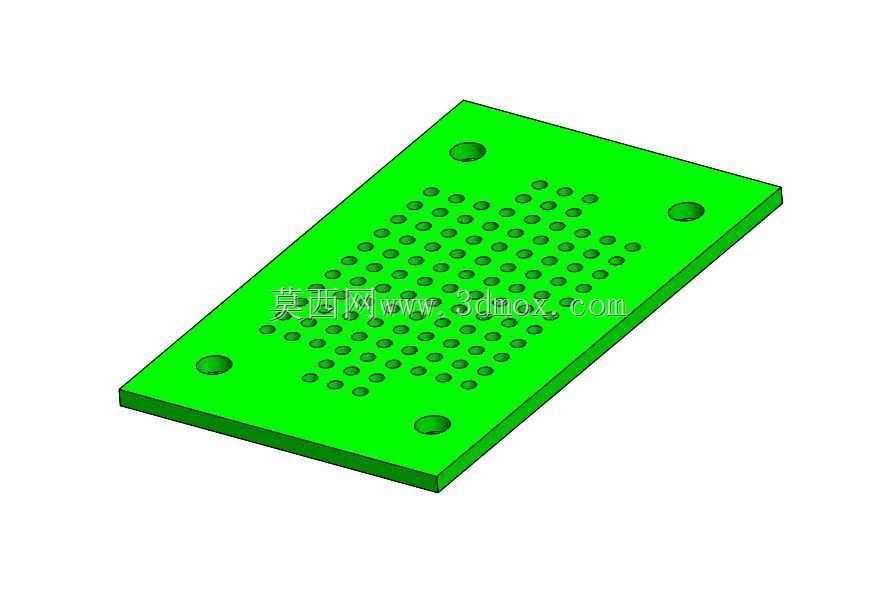

　　从结构设计逻辑来看，基板整体采用矩形平板构型，四个边角位置设置了沉头安装孔，这四个孔的位置公差控制在±0.05mm范围内，适配M3规格的沉头螺丝，安装后螺丝头部完全没入基板平面，不会突出表面干涉后续元件排布。基板中心区域是规则矩阵排布的通孔阵列，孔间距严格按照2.54mm标准间距设置，这个尺寸刚好匹配市面上绝大多数直插式元件的引脚间距，不管是电阻、电容这类分立元件，还是排针、IC插座这类接插件，都能直接插入孔位完成临时固定，不需要额外打孔加工。

　　材质选用上，这类基板一般采用硬质阳极氧化铝材质，相比传统塑料面包板，它的结构强度更高，长期使用不会出现孔位磨损、塑料老化变形的问题，同时铝质基材本身具备一定的导热能力，在测试功率元件时可以辅助散出部分热量，避免元件局部过热影响测试数据准确性。表面做了亮绿色阳极氧化处理，一方面氧化层具备绝缘性能，不会造成电路引脚短路，另一方面绿色底色和金属引脚、元件本体形成明显色差，方便调试时快速识别元件位置和走线方向。

　　在安装边界设计上，基板的边缘做了0.5mm的倒角处理，去除加工后的锐边，避免装配时划伤操作人员或者导线绝缘层。基板厚度控制在3mm，这个厚度既保证了整体结构刚性，在安装较重的变压器、继电器类元件时不会出现翘曲变形，又不会因为过厚导致元件引脚无法穿透孔位完成焊接或者搭线。四个角的安装孔中心距离基板边缘的距离统一为5mm，这个尺寸适配市面上标准的电子设备安装机架、测试治具底座的孔位，不需要额外加工转接板就能直接固定在现有测试平台上。

　　实际使用过程中，这类基板的适配场景非常灵活，既可以作为临时电路测试的载体，在产品开发初期快速搭试电路功能，验证电路逻辑是否正确，减少正式PCB打样的迭代次数；也可以作为小批量定制设备的永久安装基板，对于产量不大的专用控制设备，直接在这块基板上焊接元件、固定走线，省去开模制作专用PCB的成本和周期。孔位的矩阵排布设计也给元件布局留足了自由度，使用者可以根据电路的信号流向灵活调整元件位置，不需要受预制连接铜片的位置限制，相比传统免焊面包板，它可以支持焊接固定，接触可靠性更高，能承受一定的振动和冲击，适合在户外测试、移动设备原型验证这类有晃动的场景下使用。

　　设计时还特意考虑了兼容性问题，中心阵列孔的直径设置为1mm，既能适配0.8mm直径的标准元件引脚，也能穿过线径0.5mm的单芯导线，方便手工搭焊时的走线布置。四个边角的安装孔是通孔设计，既可以从正面锁螺丝固定，也可以从背面用铜柱支撑，叠层安装多块基板，在空间有限的设备内部实现立体排布，充分利用安装空间。基板表面的氧化层绝缘强度可以达到500V以上，满足绝大多数低压电子设备的绝缘要求，不会出现基板漏电导致的电路故障。
