双规格可选带密封结构气嘴接头

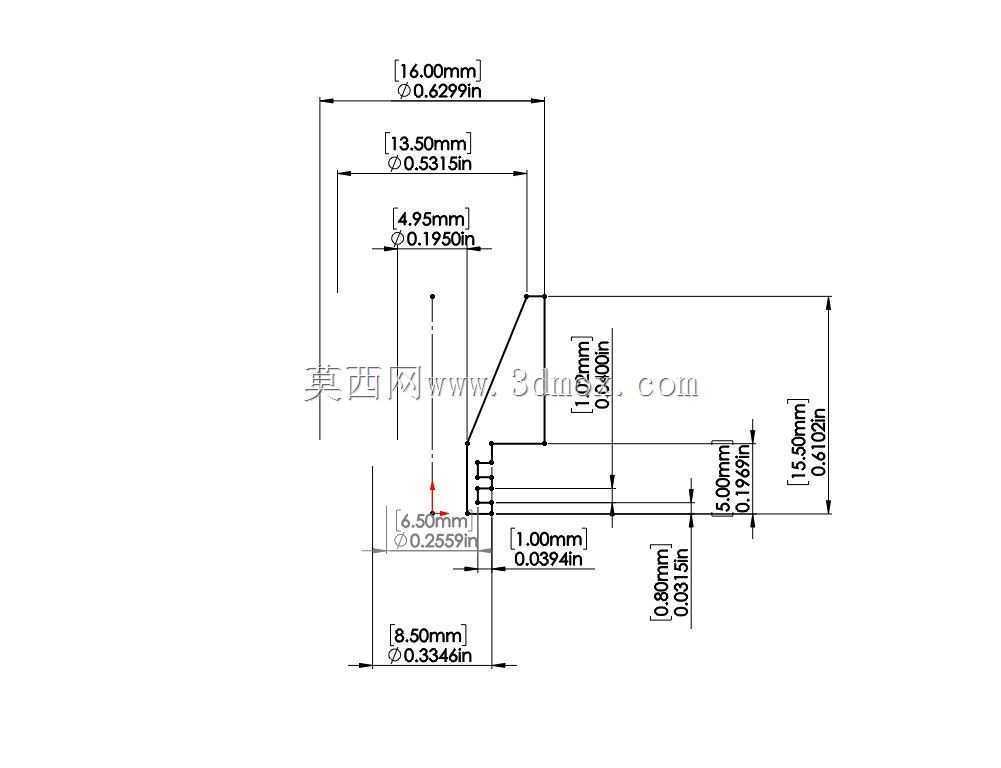

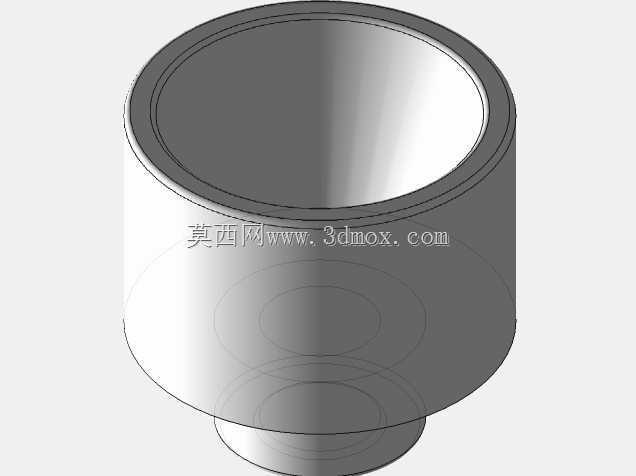

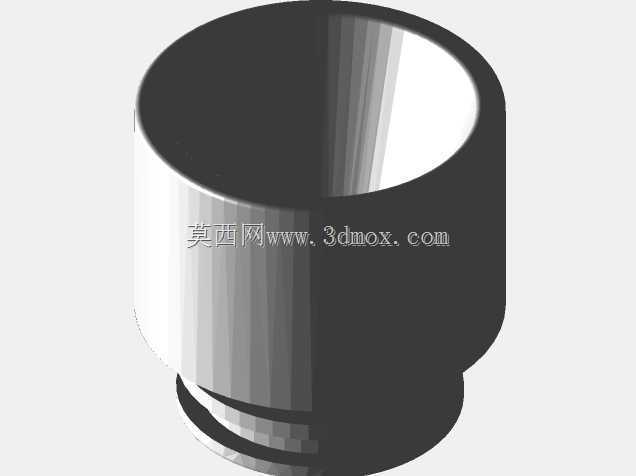

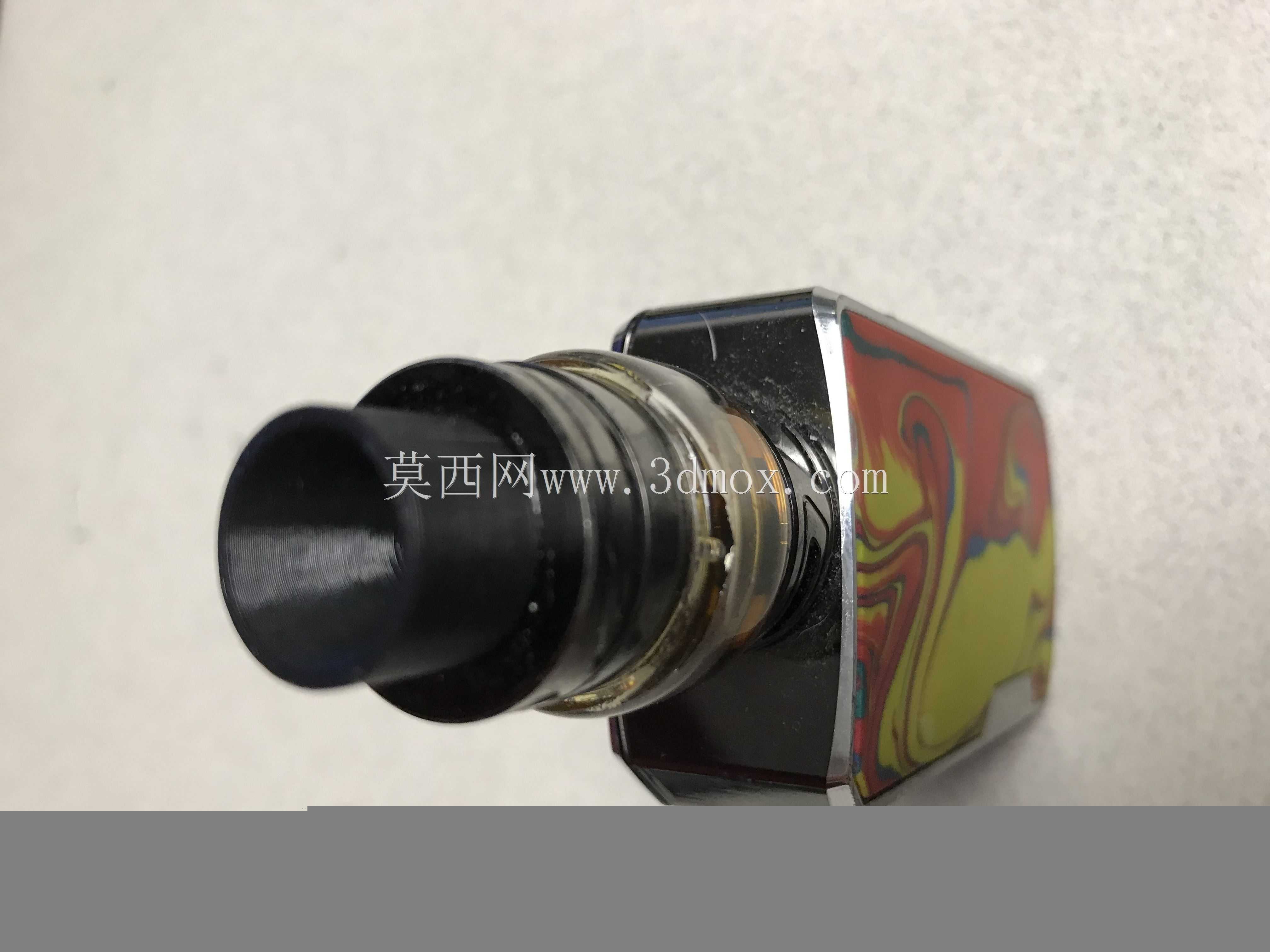

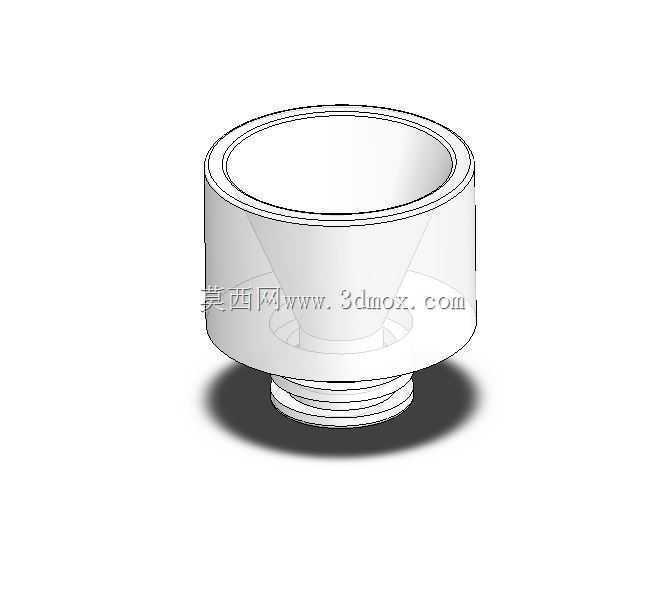

　　在小型流体通路的结构设计中，这类气嘴接头的应用场景覆盖了从个人雾化设备到小型气动吹气工装的多个细分领域，日常接触最多的场景是雾化类设备的进气通路衔接，也可适配小型实验台的低压吹气工位、滴液管路的终端接头使用，核心作用是实现通路的快速对接与密封，同时兼顾流体通过时的流道顺畅度。从结构设计逻辑来看，这个接头采用上部敞口收束、下部外螺纹衔接的整体构型，上部的敞口段做了内锥面过渡，能够让通入的气流或者滴入的液体顺着锥面平滑汇入下部通路，避免直角结构带来的流阻增大、积液残留问题，敞口边缘做了小圆角处理，既可以去除加工毛刺避免锐边割手，也能在对接外部管路时减少密封件的划伤概率。下部的外螺纹段采用标准细牙螺纹设计，

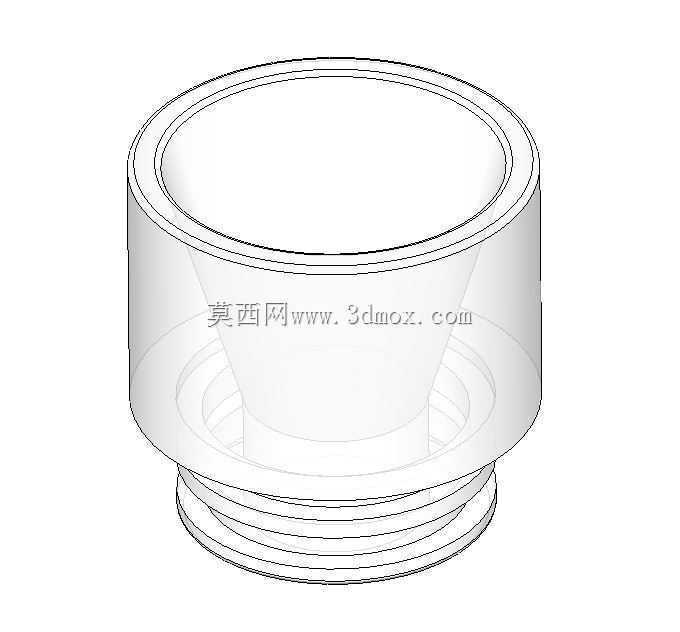

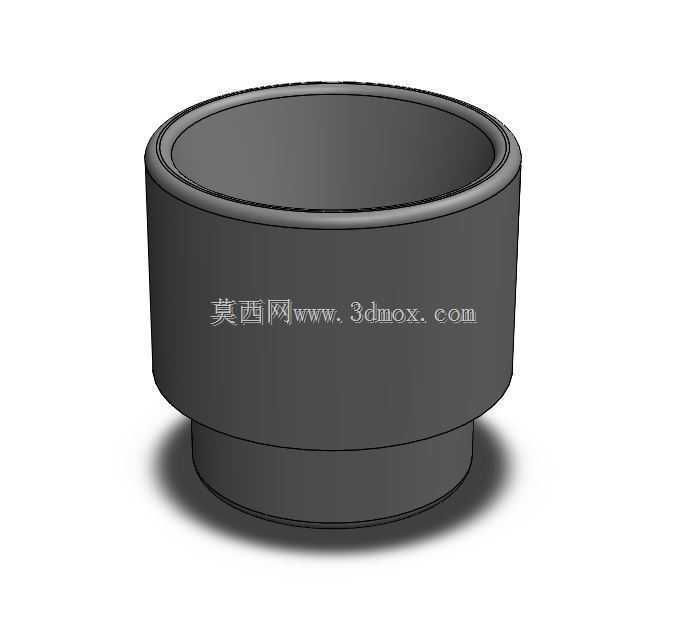

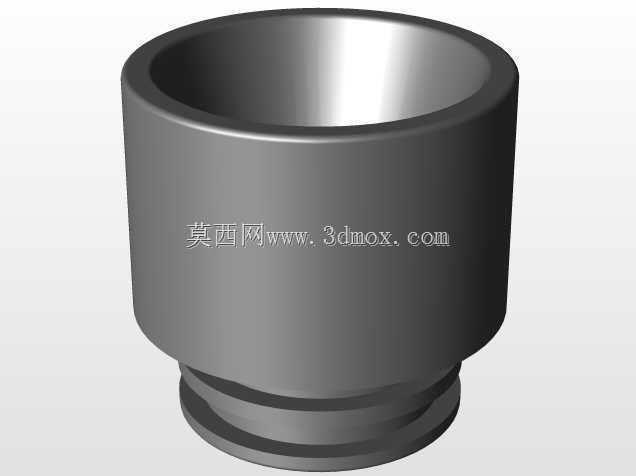

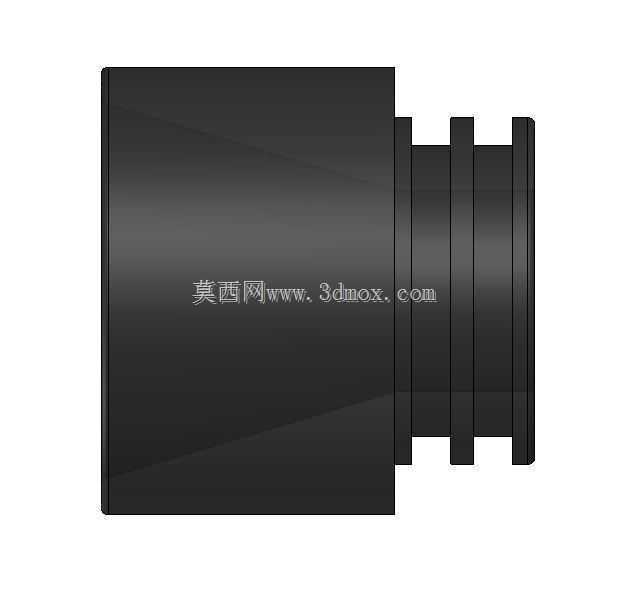

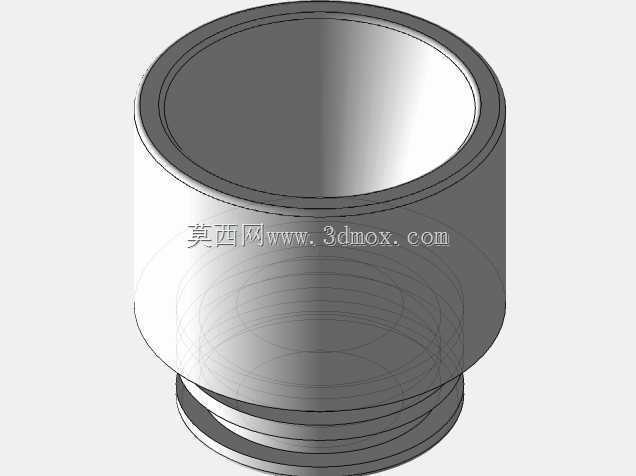

　　螺纹牙型的公差按照普通气密连接的要求选取，能够和对应规格的内螺纹基座实现顺畅旋合，不需要额外施加过大的拧紧力矩就能达到基础密封效果。设计时同步考虑了两种密封配置的适配性，也就是带双O形圈和无O形圈的安装选项，带O形圈的配置适合有一定气压、存在轻微振动的使用场景，O形圈的安装槽开设在螺纹上方的轴颈位置，槽宽和槽深按照对应线径的O形圈压缩量要求设计，装配后O形圈的压缩率控制在合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现漏气漏液问题；无O形圈的配置则适合低压、靠螺纹密封胶或者生料带实现密封的低成本应用场景，对应的轴颈位置做了光面处理，不需要额外加工密封槽，能够减少加工工序降低制造成本。

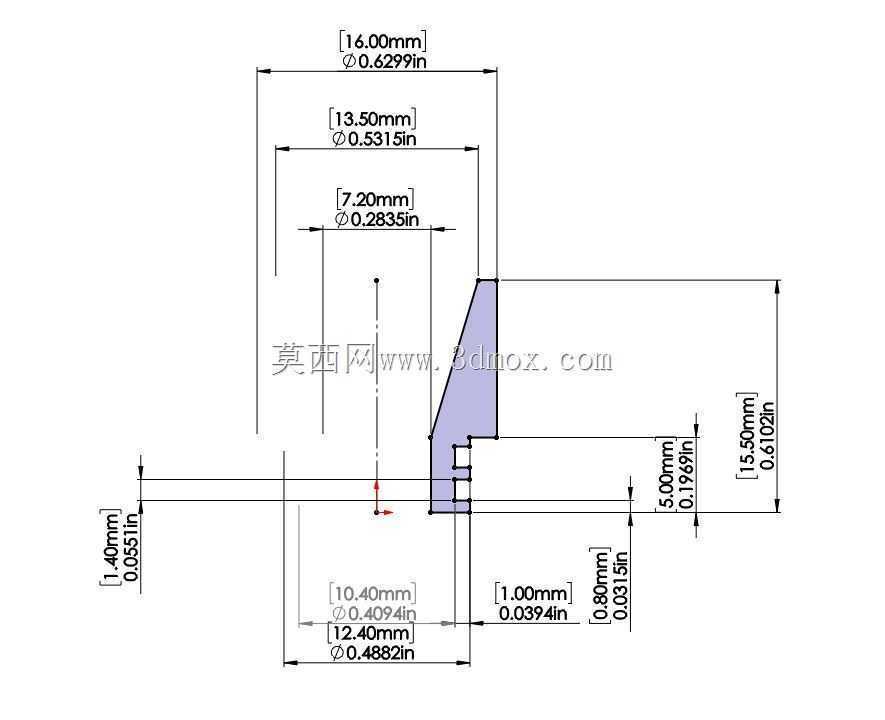

　　同时这个接头做了510和810两种通用规格的适配，这两种规格是小型雾化设备、小型气嘴接头领域的通用接口尺寸，不需要额外做转接件就能直接匹配市面上绝大多数对应规格的基座，安装边界上，下部螺纹的旋合长度经过核算，既保证足够的螺纹啮合扣数承受正常使用中的拉拔力，也不会因为旋合长度过长导致安装时顶到基座内部的其他结构，上部敞口段的外径和整体高度控制在常规安装空间范围内，不会和周边的外壳、固定件产生干涉。从实际使用的角度出发，接头的内壁做了光滑处理，没有多余的凸起或者凹陷，不管是走气还是走滴入的液体，都不会出现残留挂壁的问题，日常拆卸清洁也很方便，只需要顺着螺纹旋下就能清理内部通路的积留物。上部的外壁做了直筒构型，没有多余的防滑滚花或者凸起，

　　一方面是简化外形降低加工难度，另一方面也能在对接外置的保护盖、防尘帽的时候实现顺畅插拔，不会因为外形凸起导致卡滞。在结构强度校核上，整体壁厚按照常用的工程塑料或者金属加工余量选取，日常使用中正常的捏持、插拔、拧紧操作都不会出现壁部开裂、螺纹滑牙的问题，即使是偶尔的轻微磕碰，也不会因为结构应力集中出现断裂。流道的锥面角度经过反复调整，既保证气流通过时能够形成稳定的流速，不会出现紊流异响，也能在滴入液体时让液体顺着锥面直接流入下部通路，不会在敞口段出现飞溅、溢出的情况。对于结构设计从业者来说，这类接头的设计思路很有参考价值，就是在满足核心功能的前提下，尽可能通过模块化的配置适配更多使用场景，同时严格遵循通用接口标准，减少定制化带来的适配成本，在密封结构的设计上预留可选空间，让使用者可以根据实际的工况压力、安装条件选择对应的密封方案，不需要为了不需要的功能付出额外成本。安装时只需要确认基座的接口规格，选择对应版本的接头，带O形圈的版本直接对准螺纹旋合到O形圈贴紧基座端面后再拧小半圈即可，不需要过度拧紧避免密封圈被挤切损坏；无O形圈的版本在螺纹处缠绕合适厚度的密封材料后旋合到不漏气漏液即可，日常维护时定期检查密封圈的老化情况、螺纹的磨损情况，出现密封失效时及时更换对应配件就能长期稳定使用。
