销槽线性滑动限位配合结构设计

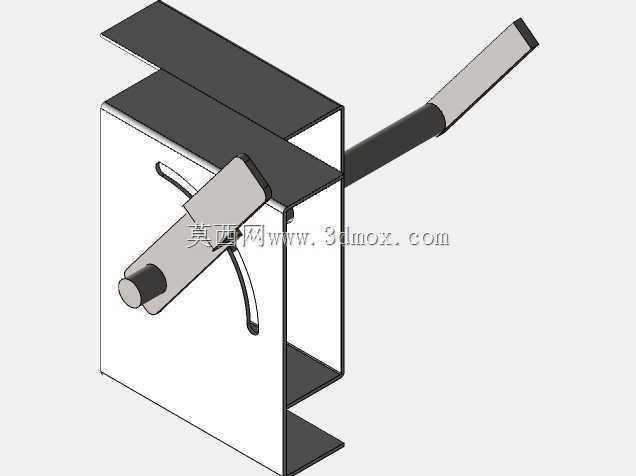

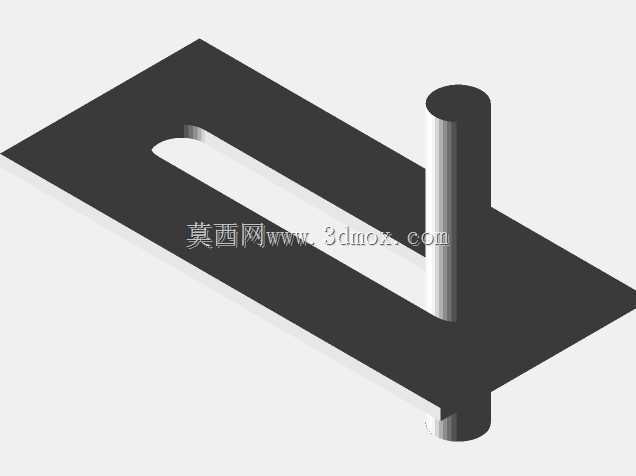

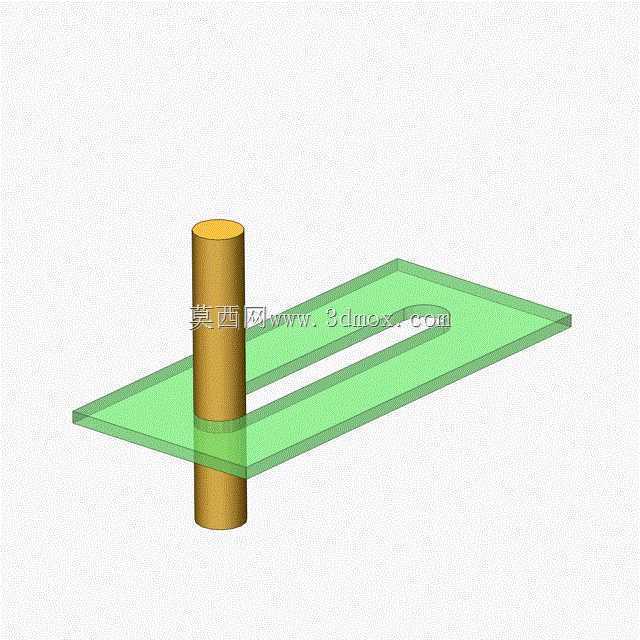

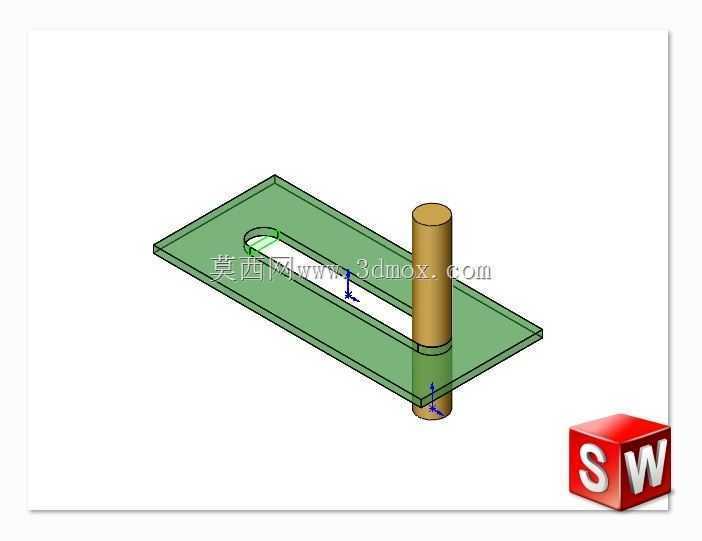

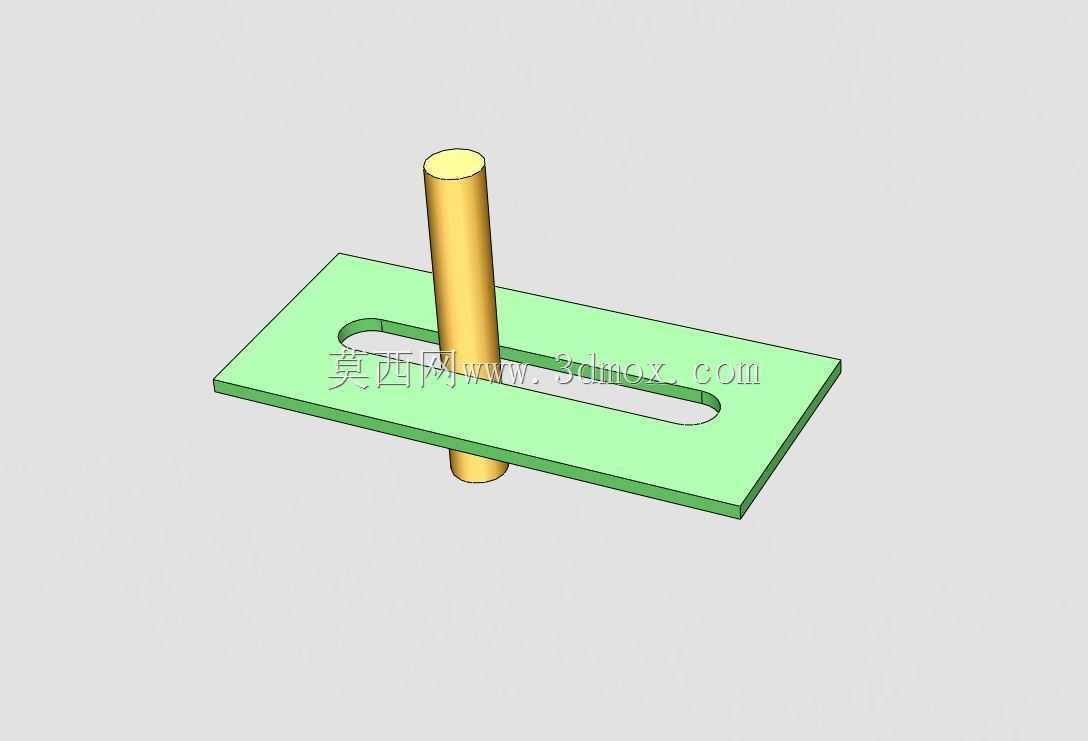

　　在各类非标自动化输送线、工装夹具定位模组、小型直线导向机构的设计场景中，销槽类限位滑动结构是应用频次极高的基础配合单元，这类结构不需要额外加装直线导轨、滑块等标准外购件，仅通过零件自身的结构特征加工就能实现限定行程内的线性滑动功能，在低成本简易导向、行程硬限位的工况下具备极高的实用性。这套销槽配合结构的核心功能，是通过圆柱销与长圆形通槽的侧壁接触约束，限制两个构件之间除槽体长度方向之外的所有自由度，仅保留沿槽长方向的线性滑动自由度，同时槽体的两个端部可以直接作为滑动行程的硬限位，不需要额外加装行程挡块，能大幅简化装配环节的零件数量，降低整体结构的装配复杂度。从结构设计逻辑来看，这套配合的设计首先需要明确实际工况下的滑动行程需求，

　　长圆形槽的有效长度直接决定了两个构件的相对滑动距离，设计时需要在有效行程的基础上预留1-2mm的端部余量，避免加工误差导致销体与槽端发生刚性碰撞时出现卡滞；圆柱销的直径与槽的宽度采用间隙配合，配合公差通常选取H7/g6等级，既可以保证滑动过程无卡滞，也能控制滑动方向之外的晃动量在合理范围内，避免间隙过大导致导向精度不足。安装边界层面，带槽的板件作为固定侧构件时，需要保证槽体的长度方向与预期滑动方向完全平行，板件的厚度需要根据销的直径匹配，通常板厚不小于销直径的1/3，避免板件过薄导致槽体侧壁受力后发生变形，影响滑动顺畅度；圆柱销作为活动侧构件，其伸出板件两侧的长度需要根据实际连接需求确定，

　　销与活动构件的连接采用过盈压装或者螺纹紧固的方式，保证滑动过程中销不会出现转动或者轴向窜动。在实际设备应用中，这类结构常被用在小型工装的快速推拉定位、检测设备的探头位置微调、简易料仓的挡料板行程调节等场景，相比外购的标准直线导向件，这种一体化加工的销槽配合结构不需要额外的安装空间，整体结构厚度可以做到非常薄，适合在安装空间受限的紧凑结构中使用。设计过程中需要注意，槽体的两个端部采用半圆结构，半圆直径与槽宽保持一致，加工时可以直接用与槽宽等直径的铣刀一次走刀加工成型，不需要额外的端部清根工序，降低加工难度；圆柱销的端面需要做小倒角处理，装配时可以顺利导入槽内，避免销端锐边刮擦槽体内壁造成镀层脱落或者毛刺卡滞。

　　滑动接触面的表面粗糙度需要控制在Ra1.6-Ra3.2之间，粗糙度太高会增大滑动摩擦力，容易出现滑动卡顿，粗糙度太低则会提升加工成本，对于需要频繁滑动的工况，可以在槽体内壁或者销表面涂抹少量润滑脂，降低磨损速率，延长结构使用寿命。另外在受力层面，这类结构适合承受垂直于板件平面方向的载荷，以及槽宽方向的限位载荷，不适合承受沿槽长方向的大冲击力，否则会导致槽端侧壁被撞变形，失去限位作用，如果工况存在较大的行程末端冲击，需要在槽端位置加装聚氨酯缓冲垫，吸收冲击能量，保护结构本体不受损。
