弧形弯槽圆柱销限位配合结构

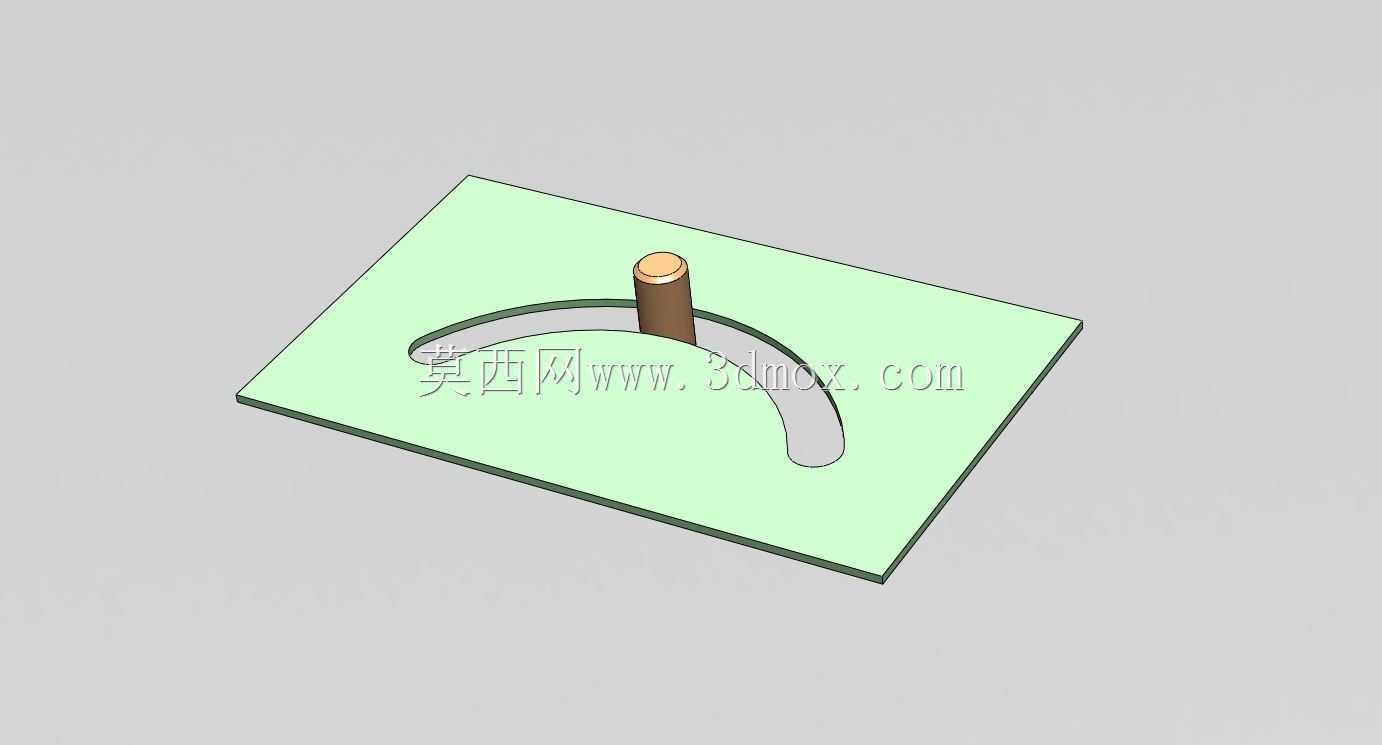

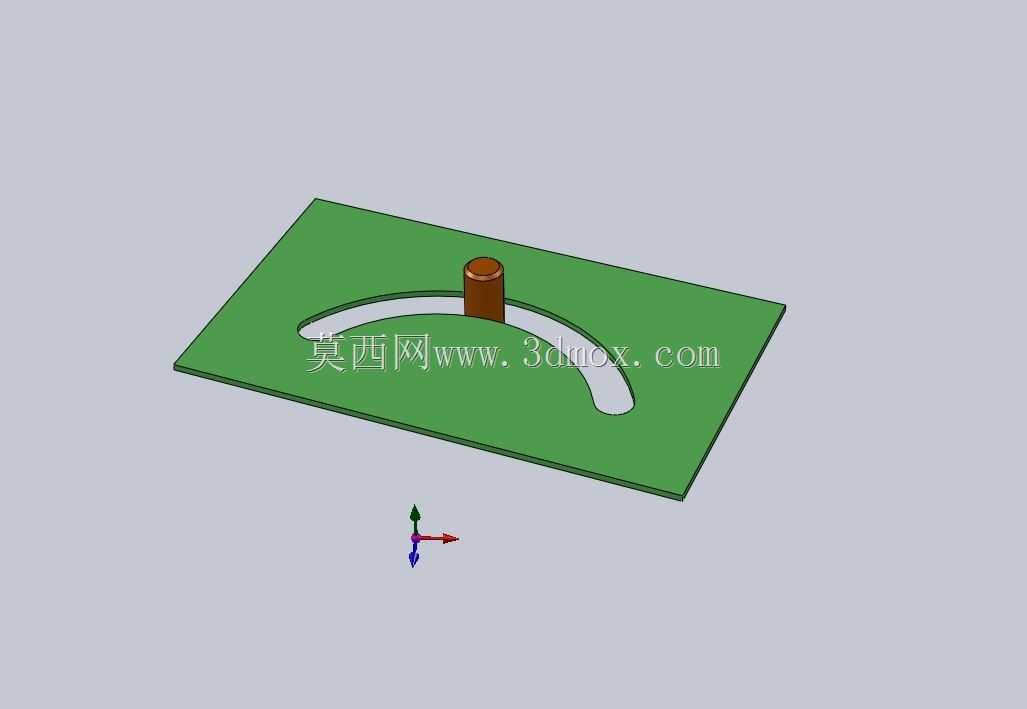

　　在非标自动化输送线的工件换向工位、工装夹具的角度调节模块以及小型专用设备的行程限位结构中，这类弧形弯槽与圆柱销的配合结构应用十分广泛，它不需要额外的直线导轨或者旋转轴承支撑，仅靠单块板件上加工的弧形通槽与配套圆柱销的滑动接触，就能同时实现两个方向的复合运动约束，相比传统的多零件拼接导向结构，零件数量少、装配环节少，后期维护时只需要检查销与槽的磨损量即可，不需要拆解整套传动组件。

　　从实际设备运行的工况来看，这类结构常被用在中低速、轻负载的往复动作场景，比如包装设备的料盒导向拨叉、小型检测设备的探头摆动支架、工装台的快速锁紧定位模块，它的核心作用是把驱动件的直线或者旋转输入，转化为沿弧形轨迹的定向运动，同时限制销件除沿槽滑动之外的其余五个自由度，避免运动过程中出现卡滞、窜动的问题。设计这类结构的时候，首先要明确运动轨迹的曲率半径，这个参数直接决定了弧形槽的加工路径，曲率中心的位置要和设备上对应的摆动支点完全重合，否则装配后销在槽内滑动时会出现别劲的情况，长期运行会快速磨损槽壁和销的圆柱面。

　　槽的宽度尺寸要和配套圆柱销的外径保持合理的配合公差，常规轻载场景下选用间隙配合，单边间隙控制在0.02mm到0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致运动轨迹出现偏差；如果是有定位精度要求的工位，可以在槽的末端设计一小段直边定位段，当销滑动到行程终点时，直边段和销的圆柱面完全贴合，抵消运动过程中的累计间隙，保证重复定位精度。槽的深度要根据板件的厚度来确定，通常板件厚度不小于销直径的1.2倍，避免槽壁过薄在受力时出现变形，销的插入深度要大于槽深的三分之二，保证接触面积足够，降低接触面的压强，减少磨损速率。

　　建模过程中，弧形槽的轮廓线要保证曲率连续，不能出现折线或者曲率突变的拐点，否则销运动到拐点位置时会出现冲击，不仅会产生运行噪音，还会缩短零件的使用寿命。配合约束添加时，要先完成槽所在板件的固定约束，再给圆柱销添加沿槽面的相切配合，同时限制销的径向转动自由度，避免销在滑动过程中自身转动导致接触点不断变化，出现磨损不均匀的问题。如果是用于有粉尘或者切削液的工况，还要在槽的两端设计排屑缺口，避免碎屑堆积在槽内导致滑动卡滞，销的材质可以选用淬火处理的轴承钢，槽所在的板件如果是普通钢板，可以在槽壁镶嵌耐磨铜套或者做表面淬火处理，提升整体结构的使用寿命。

　　安装边界方面，弧形槽所在的板件安装时要保证平面度误差不超过0.03mm，板件的安装面要和销的运动方向完全垂直，否则销会受到侧向的弯矩，容易出现弯曲变形甚至断裂的情况。销的固定端要设计可靠的防松结构，比如采用螺纹加防松胶，或者侧面加顶丝固定，避免设备长期运行后销出现松动移位，导致运动轨迹偏离设计值。这类结构不需要额外添加润滑附件，常规工况下定期涂抹少量润滑脂就能保证运行顺畅，相比带导轨的导向结构，整体成本能降低60%以上，非常适合在小型非标设备、简易工装夹具上推广使用，在很多不需要高精度重载导向的场景下，完全可以替代传统的直线导轨加滑块的组合，大幅降低设备的制造成本和装配难度。
