重载高转速分体式基座轴承三维结构

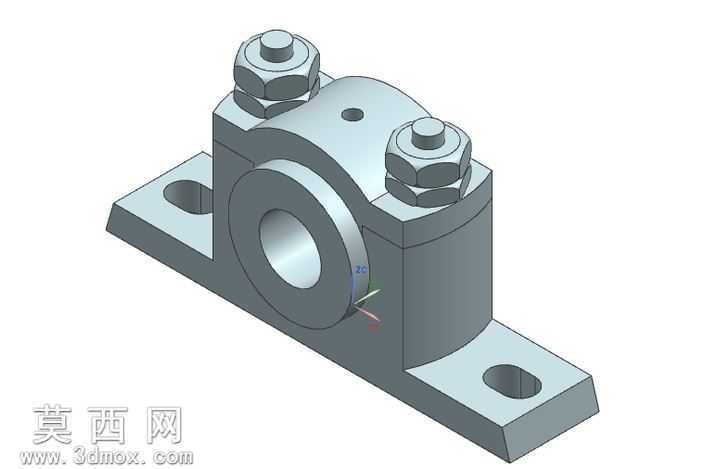

本模型采用三维参数化建模方式完成，整体建模过程严格遵循机械设计基准统一原则，以轴承内孔轴线为核心设计基准，依次完成底座、轴承座主体、上压盖、紧固螺栓、六角螺母等全部零部件的特征构建，各零件间装配约束完全符合实际机械装配逻辑，不存在过约束与欠约束问题，可直接用于装配干涉检查、运动仿真验证等后续设计环节。模型渲染阶段采用金属材质真实质感还原方案，轴承主体部分赋予铸钢哑光材质，表面粗糙度参数设置匹配实际铸件的哑光磨砂质感，螺栓螺母等标准件赋予调质钢半亮金属材质，通过环境光遮蔽、漫反射分层渲染，清晰呈现各部件的棱边倒角、安装孔位、定位止口等细节结构，整体视觉效果与实物外观高度一致。结构设计上采用上下分体式剖分结构，底座设置两个对称的长圆形安装通孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度；上压盖与底座通过两组六角头螺栓螺母组件实现锁紧，螺栓预紧力可均匀作用于轴承外圈，避免轴承外圈受力不均导致的运转偏磨问题；轴承内孔为光滑圆柱通孔，可适配对应直径的传动轴，座体顶部设置的小型定位油孔可直通轴承配合面，方便运转过程中加注润滑脂，降低摩擦损耗。设计思路围绕高转速、重载、大尺寸轴系的支撑需求展开，相较于整体式轴承座，分体式结构无需穿轴安装，可在轴系两端固定后完成轴承座的装配与拆卸，大幅降低设备后期维护的拆装难度；底座与上压盖的结合面设置精密定位止口，可保证上下部分同轴度误差控制在机械设计允许范围内，避免高速运转时出现轴系跳动问题；所有棱边均设置工艺倒角，既消除加工应力集中隐患，也避免装配过程中锐边划伤操作人员。模型各零件的特征参数均可编辑，可根据实际轴径、安装尺寸需求快速调整参数生成对应规格的模型，适配不同工况的传动支撑需求。
