六缸径向布置星形发动机结构三维设计

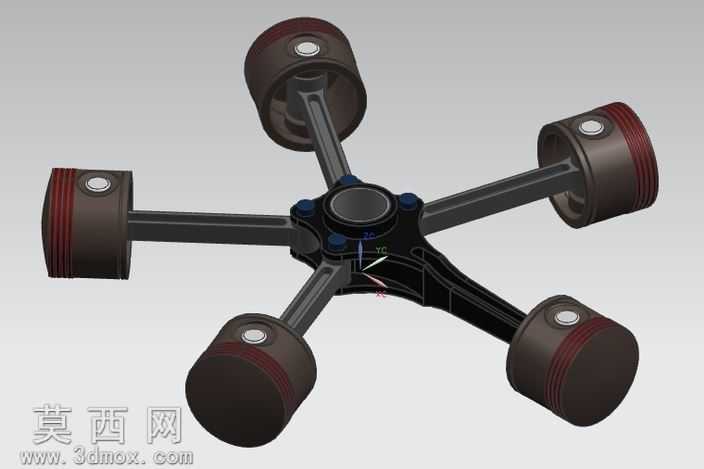

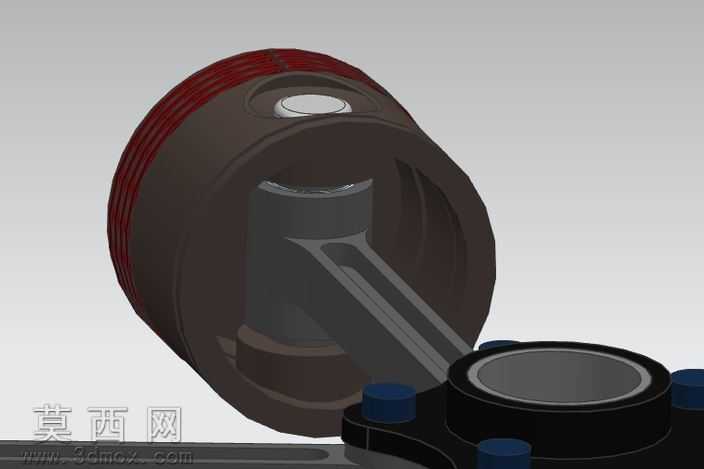

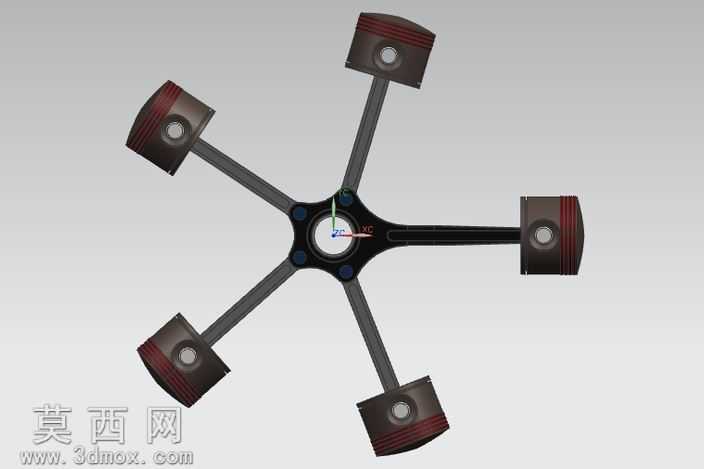

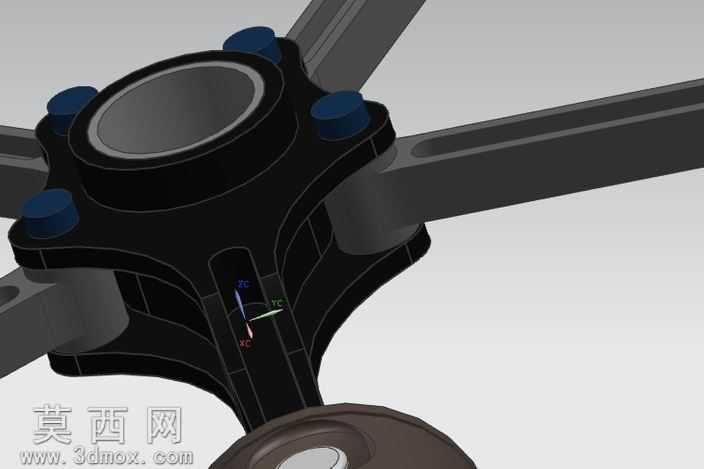

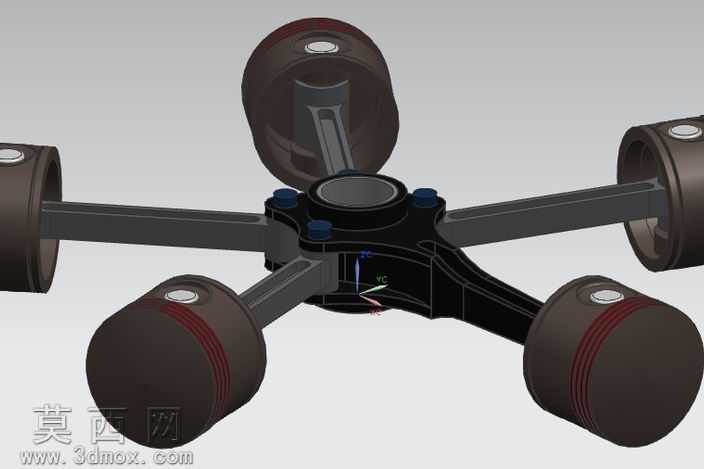

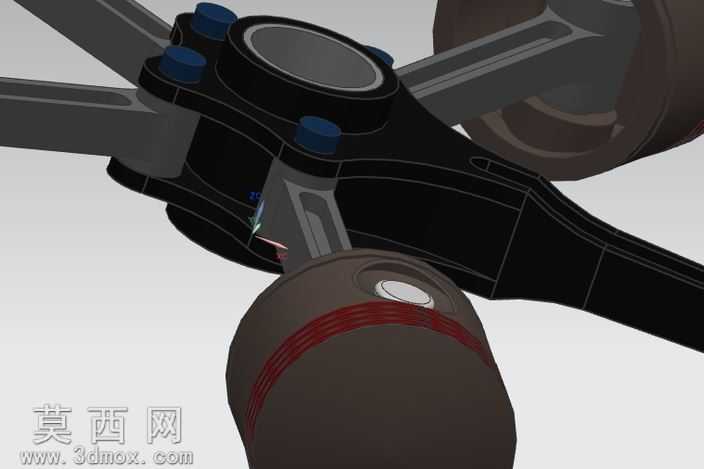

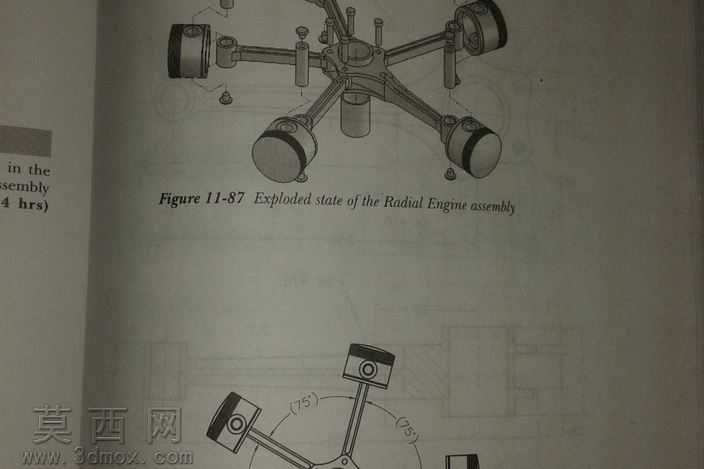

本作品为六缸径向布置的星形发动机三维建模成果，建模过程依托三维机械设计软件完成，整体遵循星形发动机经典的中心曲轴辐射式布局逻辑，完整还原了这类往复式内燃机的核心结构特征。建模阶段首先完成中心曲轴枢纽的基准搭建，以中心曲轴轴线为全局坐标原点，沿圆周方向均匀排布六个活塞连杆组件，确保每一组气缸的中心轴线精准交汇于曲轴回转中心，严格匹配径向引擎的配重点从中央向外辐射的结构特性。各部件建模时严格遵循机械设计规范，活塞部分还原了顶部燃烧室凹坑、活塞环槽、活塞销座的细节结构，活塞环采用分层建模区分气环与油环的结构差异，表面赋予深色耐磨金属材质，环带部分添加红色环带标识区分不同功能环组；连杆部分采用工字型截面结构设计，还原了连杆大头与曲轴曲柄销的配合结构、连杆小头与活塞销的铰接结构，表面赋予哑光锻钢材质，清晰呈现金属锻造件的质感；中心星形枢纽部分还原了曲柄销安装位、主轴承座、连杆铰接支点的细节，表面做了分色处理，铰接支点位置添加深蓝色紧固标识，突出装配连接关系。渲染阶段采用柔和的工业灰背景环境，添加均匀的漫反射光照避免金属部件出现过强反光，同时保留各部件的材质质感差异，通过视角调整完整展示六个气缸沿圆周均匀分布的布局特征，清晰呈现活塞、连杆、中心曲轴之间的传动连接关系。设计过程中重点考量了星形发动机的结构对称性，确保各气缸的连杆长度、活塞行程参数完全一致，还原这类发动机结构紧凑、动力输出平顺的结构优势，完整呈现径向内燃机的核心机械原理，可用于机械原理教学演示、发动机结构认知学习等场景。
