钣金折弯组合式安装固定支架结构

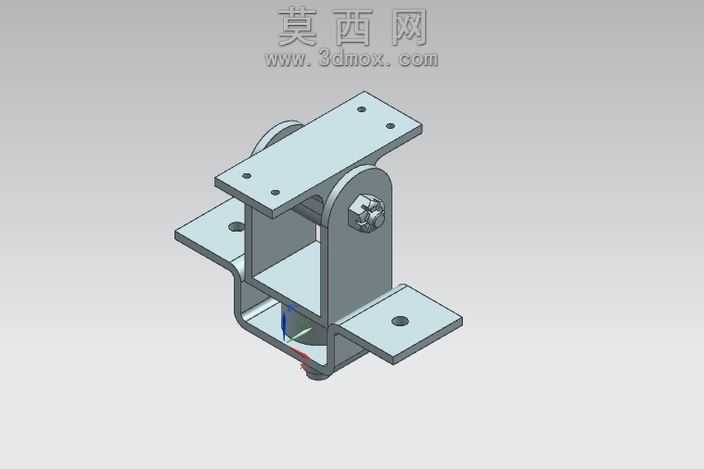

该三维模型采用NX软件完成全参数化建模，整体为钣金折弯组合式安装固定支架结构，建模过程严格遵循钣金加工工艺逻辑，先绘制各钣金件的基础展开轮廓草图，通过基体法兰、边线法兰、折弯特征逐步构建出各个板件的立体形态，所有折弯半径、折弯扣除参数均参照常规冷轧钢板钣金加工的通用标准设置，确保模型可直接导出展开图用于实际生产下料。模型的各个组成板件分别承担不同功能：顶部水平安装板预留四个对称分布的安装通孔，用于固定上方待承载的设备部件；两侧竖向支撑板通过折弯形成加强翻边，提升整体结构的抗弯折强度，其中一侧支撑板上预留了紧固件安装位，可通过标准螺栓实现支架的开合调节或部件锁紧；底部设置三个向外延伸的水平安装翼板，每个翼板上均预留定位安装孔，可通过膨胀螺栓或机丝将整个支架固定在墙面、设备基座等安装基面，多翼板的布局设计有效分散了承载受力，提升了固定后的稳定性。建模过程中对所有板件的连接部位做了贴合处理，模拟了实际焊接或螺栓拼接后的装配状态，各安装孔的孔径、孔位间距均按照通用五金安装标准设定，具备良好的通用性。渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，通过环境光遮蔽效果突出各折弯部位的结构层次，清晰展现了支架的空间装配关系与结构细节。设计思路上优先考虑结构的实用性与加工便捷性，所有板件均采用等厚度钣金加工，无需复杂的机加工工序，仅通过激光切割、数控折弯、焊接拼接即可完成成品制造，在保证结构强度的前提下尽可能简化了加工流程，降低了生产制造成本，同时多安装位的设计让该支架可适配多种不同规格的小型设备、电气元件的安装固定需求，具备较强的场景适配能力。
