航空发动机配套支撑机架结构设计

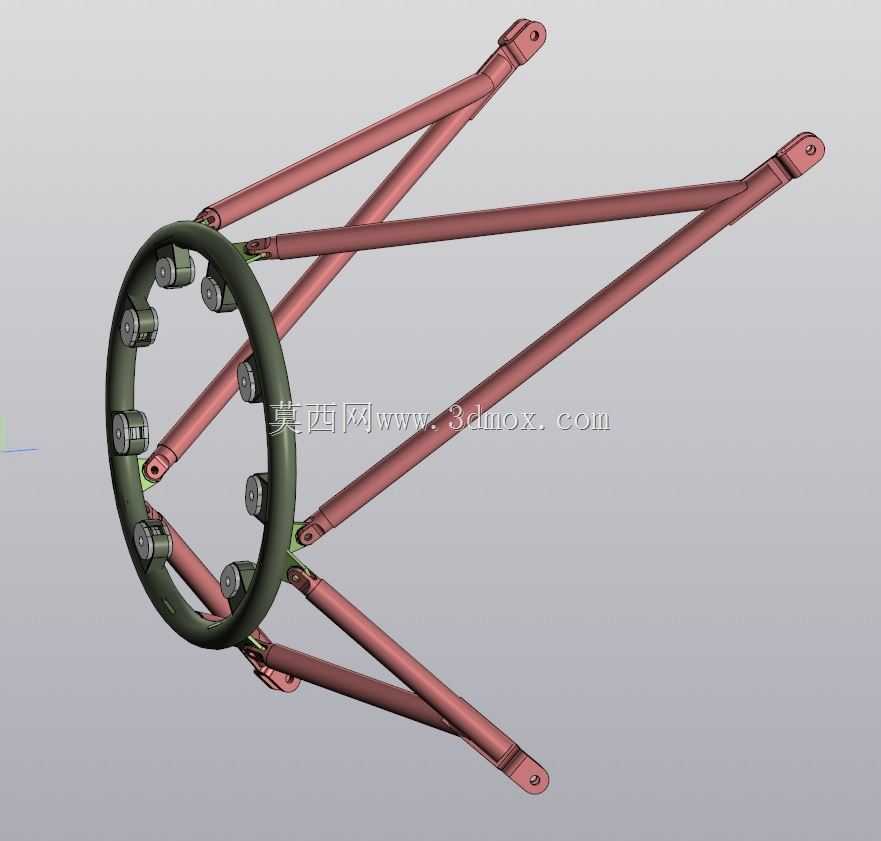

　　该支撑机架为航空动力单元配套的承力连接构件，主要应用于小型航空发动机与机身主体的连接装配场景，承担动力单元运行过程中的载荷传递、振动缓冲与位置固定功能，是航空动力系统安装环节不可或缺的结构部件。在实际飞行工况下，该机架需要同时承受发动机自重带来的静载荷、运行过程中产生的周期性振动载荷，以及飞行姿态调整时产生的多向交变载荷，因此结构设计阶段优先考量了载荷传递路径的合理性，避免局部应力集中导致的结构疲劳失效。从结构构型来看，该机架采用环形安装基座搭配多组斜向支撑臂的组合形式，环形基座的内圈设置有均匀分布的连接孔位，可与发动机壳体上的安装法兰精准对位，孔位的位置度公差严格控制在航空装配要求范围内，

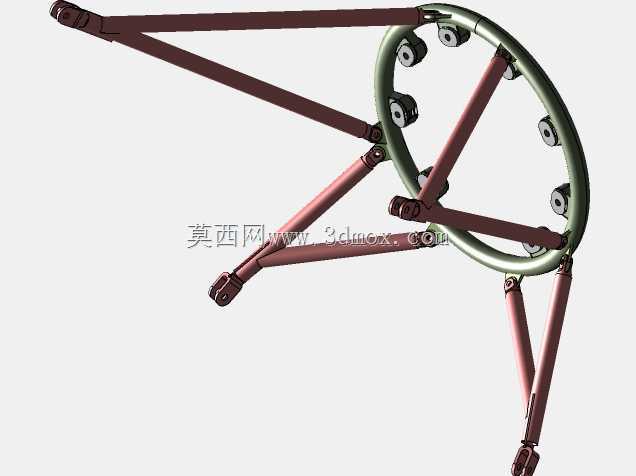

　　保证连接后发动机的轴线与机身设计轴线重合度满足装配精度要求。斜向支撑臂采用空间三角桁架式布局，每根支撑臂的两端均设置有铰接式连接端，一端与环形基座的外缘凸台通过销轴连接，另一端则预留与机身承力框对接的安装接口，这种多杆空间布局能够将环形基座承受的载荷均匀分散到各个支撑臂上，再通过支撑臂传递到机身主承力结构上，有效降低单一部件的载荷承受压力。设计过程中针对支撑臂的截面形式做了多轮迭代优化，采用变截面杆状结构，在靠近两端连接节点的位置适当加大截面尺寸，提升节点处的抗剪切与抗弯曲能力，杆身中段则在保证结构强度与刚度的前提下做了轻量化处理，尽可能降低构件自身重量，契合航空装备对结构重量的严苛控制要求。环形基座的端面设置有定位止口，

　　装配时可与发动机壳体的定位台阶配合，实现快速对位，减少装配过程中的调整工作量，同时止口结构能够承担部分径向载荷，降低连接螺栓的受力负荷，提升连接结构的可靠性。支撑臂与环形基座的连接节点处设计有加强凸台，凸台与杆身之间采用大圆角过渡，避免截面突变带来的应力集中问题，经过有限元仿真验证，在最大工况载荷下，节点处的最大应力值远低于所选航空结构材料的屈服强度，安全系数满足航空结构设计规范要求。从安装边界来看，环形基座的内径尺寸与配套发动机的安装法兰外径匹配，支撑臂展开后的整体外包络尺寸需要与机身发动机舱的内部安装空间适配，保证安装后机架与舱体内壁、周边管路及线缆之间留有足够的安全间隙，避免飞行过程中出现结构干涉。

　　支撑臂末端的连接孔位间距与机身承力框上的预装支架孔位一一对应，装配时可通过调整铰接端的锁紧垫片厚度，微调发动机的安装角度，保证动力输出轴线与传动轴系的同轴度符合设计要求。该结构在设计时还充分考虑了维护便利性，所有连接节点均采用标准航空紧固件连接，无需特殊专用工具即可完成拆装作业，日常维护时可单独更换出现损伤的单根支撑臂，无需整体更换机架，降低运维成本。针对发动机运行时的振动传递问题，支撑臂与两端连接节点的接触面可根据实际需求加装阻尼垫片，进一步衰减发动机向机身传递的振动量，提升飞行过程中的驾乘舒适性，同时也能降低振动对机身机载设备的影响。整个结构的受力路径清晰，环形基座承受的径向与轴向载荷通过多根斜向支撑臂分解为沿杆身方向的拉压载荷，充分发挥杆类结构承受拉压载荷时的材料性能优势，在保证结构整体刚度与强度的同时，最大化实现结构轻量化，完全适配航空动力单元安装的使用需求。
