家具柜门阻尼缓冲铰链三维数模

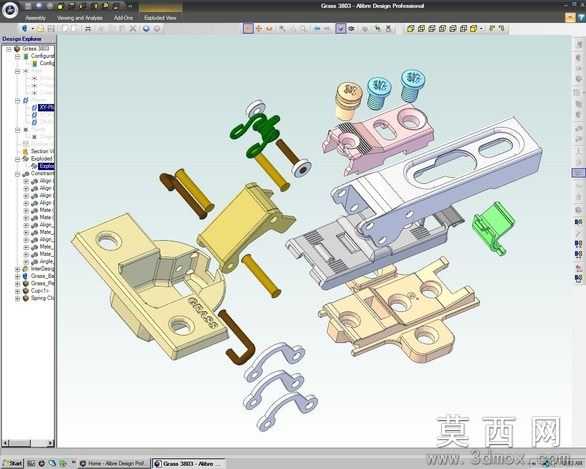

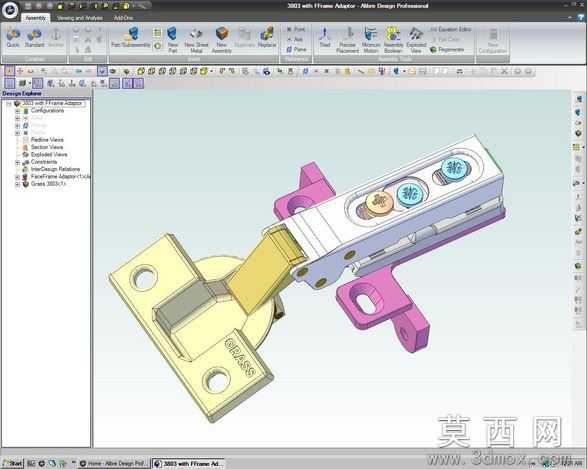

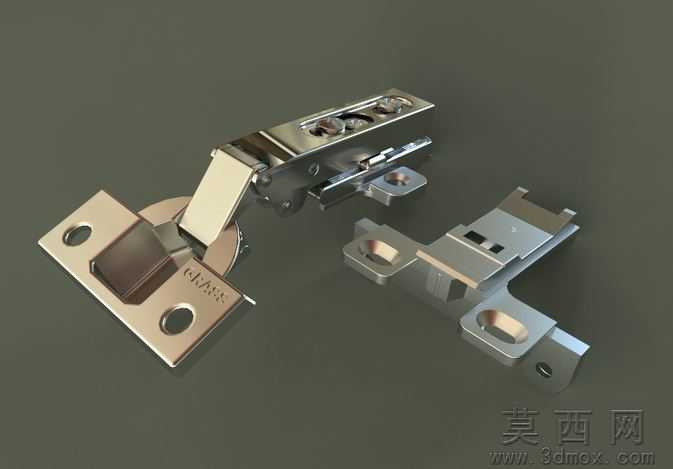

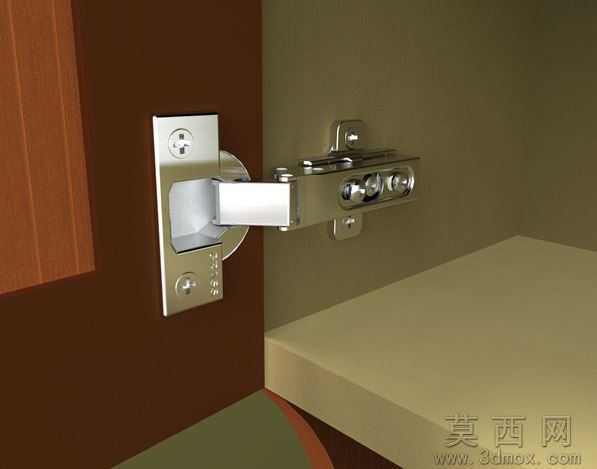

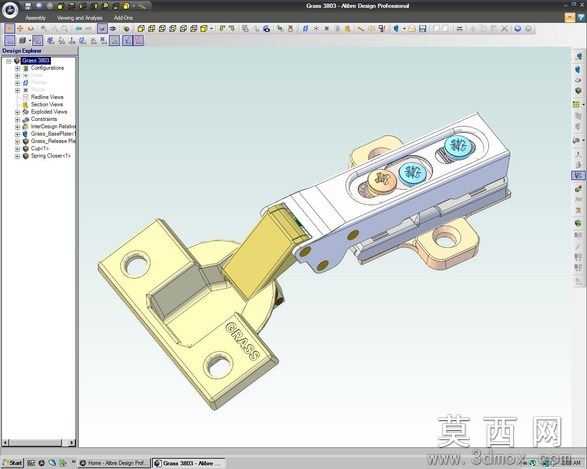

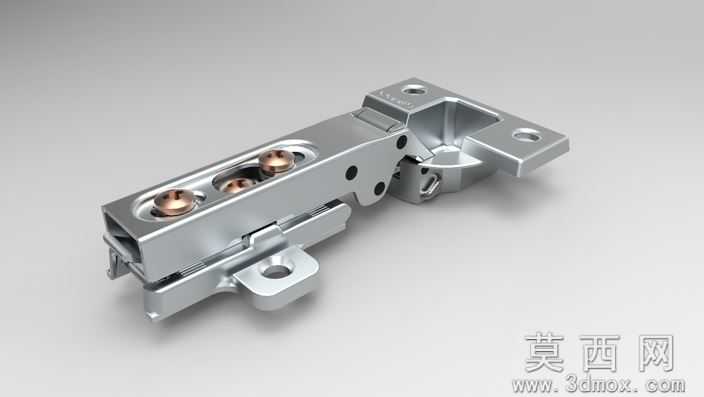

本模型为家具柜门常用的阻尼缓冲铰链合页，建模过程遵循五金冲压件的实际生产工艺逻辑，首先完成底座、铰杯、连接臂、阻尼组件各独立零件的草图绘制，通过拉伸、切除、折弯、阵列等特征命令生成单个零件实体，再按照实际装配约束完成总装配合，对铰接转动位置添加同轴心、重合等配合关系，还原铰链开合的真实运动轨迹，可模拟柜门从开启到闭合的完整动作过程。参数设计阶段严格参照民用家具五金的通用行业标准，铰杯开孔尺寸适配常规35mm柜门开孔规格，底座安装孔位匹配市面主流侧板安装孔距，连接臂的转动行程经过参数化校核，可实现90度到110度的常规柜门开启角度，阻尼结构的行程参数经过反复调整，确保闭合末端的缓冲效果符合实际使用需求，不会出现柜门撞击柜体的问题。渲染材质部分针对铰链不同部件的实际材质做了区分，金属冲压件部分采用抛光不锈钢材质，添加了细微的拉丝纹理与金属反光效果，阻尼组件的塑料部分采用哑光黑色工程塑料材质，表面添加细微的磨砂质感，整体渲染效果还原了真实五金件的金属光泽与材质细节，可直接用于产品展示、方案演示场景。结构原理上，该铰链采用四连杆铰接结构，搭配内置的液压阻尼杆实现缓冲效果，铰杯部分嵌入柜门预先开好的安装孔内，底座部分通过自攻螺丝固定在柜体侧板上，连接臂通过多组铰接轴连接铰杯与底座，开合过程中四连杆结构带动柜门完成预设轨迹的转动，闭合末端阻尼杆缓慢泄压，带动柜门轻柔闭合，同时底座带有调节螺丝，可实现柜门前后、左右、上下三个维度的位置微调，抵消安装过程中的尺寸误差。软件兼容方面，模型提供SolidWorks2011原生格式文件，同时导出通用的STEP、IGES中间格式，可兼容Alibre Design、UG、Pro/E、CATIA等主流三维设计软件，不同软件环境下均可打开编辑零件参数、查看装配结构，不会出现特征丢失、装配错位的问题，也可导出为二维工程图用于生产加工参考。研发教学应用层面，该模型可作为家具五金设计的参考案例，帮助设计人员快速了解缓冲铰链的结构组成与运动原理，也可用于职业院校机械设计、家具设计专业的三维建模教学案例，帮助学生掌握冲压类五金零件的建模方法、装配约束添加技巧，还可直接用于家具定制方案的效果展示，将铰链模型装配入柜体模型中，还原真实的家具安装效果，提升方案的真实感与说服力。
