嵌入式完全隐蔽机柜铰链三维设计模型

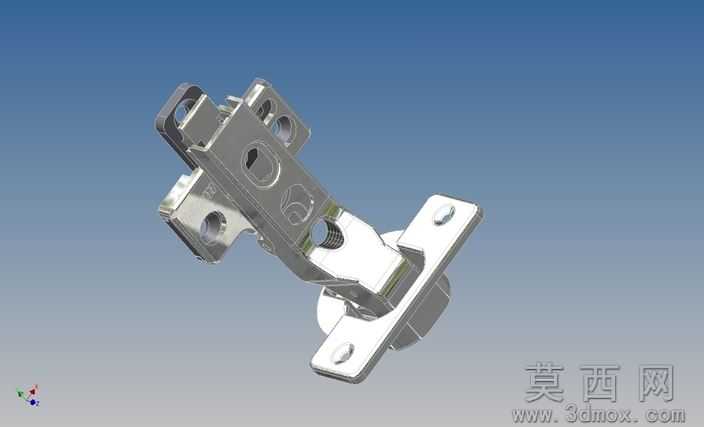

本模型为嵌入式完全隐蔽机柜铰链的三维数字化设计成果，建模阶段采用Autodesk Inventor2011作为核心开发工具，遵循自底向上的装配建模逻辑，首先完成铰链底座、活动转臂、连接销轴、安装固定片、内置弹性复位组件等单个零件的独立建模，每个零件均严格按照实际五金加工的尺寸公差要求绘制草图，通过拉伸、旋转、倒角、阵列、薄壁切除等特征操作完成零件实体构建，过程中对销轴配合孔、安装定位孔、转臂铰接位等关键配合部位预留了合理的装配间隙，确保后续虚拟装配时无干涉报错。参数设计层面，模型完全匹配嵌入式隐蔽安装的尺寸规范，底座安装孔位间距适配标准16mm、32mm机柜安装孔距，转臂开合角度覆盖0-110度常规柜门开合需求，整体安装后外露厚度控制在2mm以内，实现柜门关闭后的完全隐蔽效果，所有参数均设置为可编辑变量，使用者可根据不同机柜门板厚度、安装间隙需求快速调整对应尺寸，无需重新搭建模型框架。渲染材质环节，模型主体赋予哑光锌合金金属材质，模拟真实压铸五金件的表面质感，销轴部位添加不锈钢高光材质区分不同加工零件，安装固定片表面做细微磨砂纹理处理，场景采用渐变蓝背景配合三点布光，清晰呈现铰链的结构轮廓与曲面细节，同时附带效果渲染图直观展示成品装配后的视觉效果。结构原理上，该铰链采用多段式转臂铰接结构，通过内置的扭簧组件提供开合阻尼与复位力，底座与活动臂之间的铰接点采用偏心调节设计，可实现柜门安装后的前后、左右位置微调，嵌入式安装结构让铰链完全隐藏在柜门与柜体的连接缝隙内，既提升了机柜整体外观的整洁度，也避免铰链外露造成的磕碰、积灰问题，开合过程中转臂沿预设轨迹运动，无卡顿、无结构干涉，可满足频繁开合的使用需求。软件兼容方面，模型原生为Autodesk Inventor2011格式，同时导出了通用STEP中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可导入3ds Max、C4D等渲染软件做进一步的视觉效果制作，模型特征树保留完整，无缺失面、破面等几何错误，可直接用于后续的工程图导出、装配仿真、3D打印验证等工作。研发教学应用层面，该模型可作为门窗五金设计、机柜结构开发的参考案例，帮助研发人员快速理解隐蔽式铰链的结构逻辑与安装方式，缩短同类产品的开发周期；在机械设计教学场景中，可作为五金件建模、装配配合设计、公差分析的实训素材，让学习者掌握工业五金产品从参数设计到装配验证的完整流程，也可用于职业院校机械类专业的三维建模课程实操练习，辅助学生理解铰接结构、弹性组件在实际产品中的应用方式。
