Blackboard手持移动支付终端结构设计

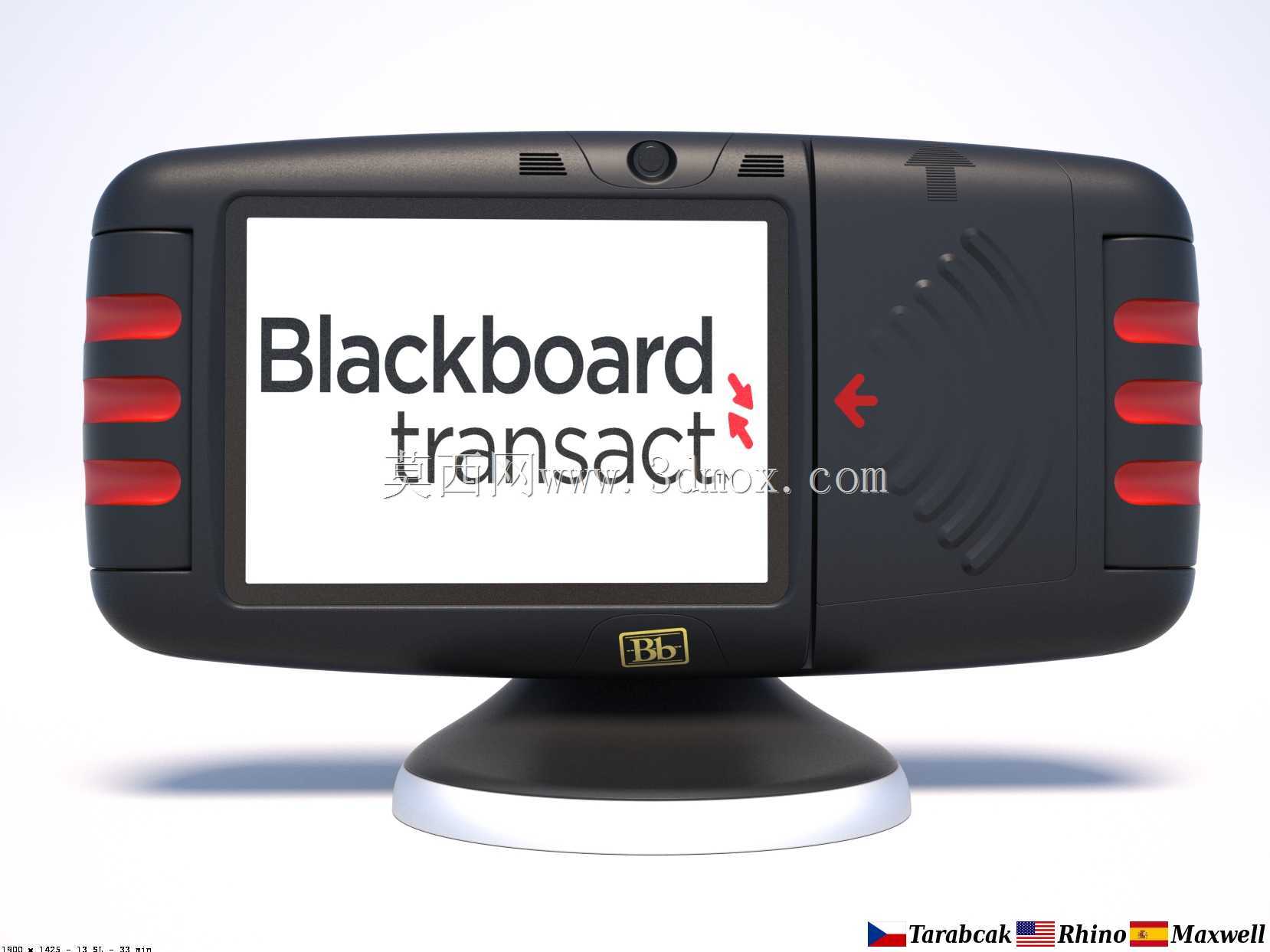

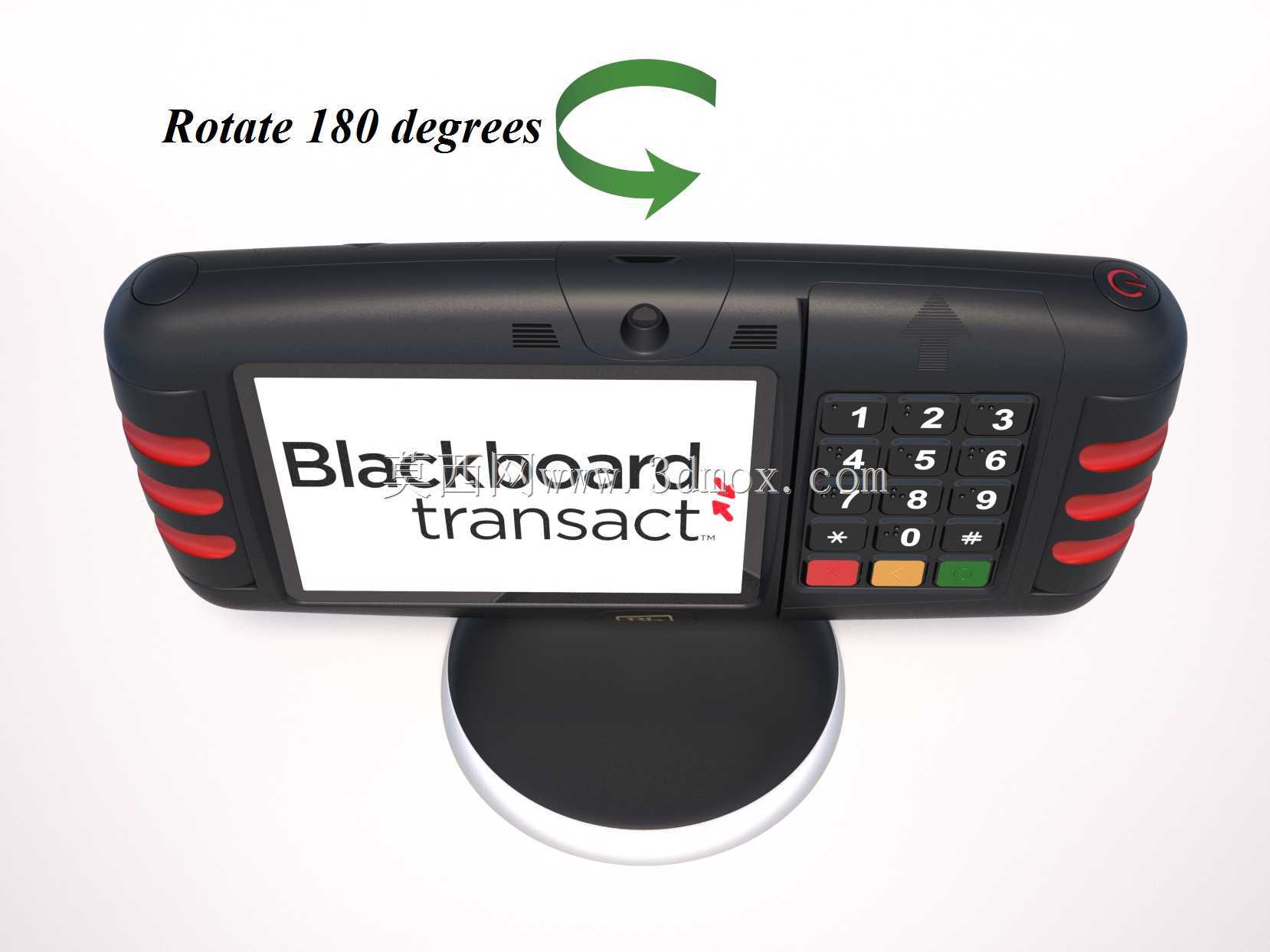

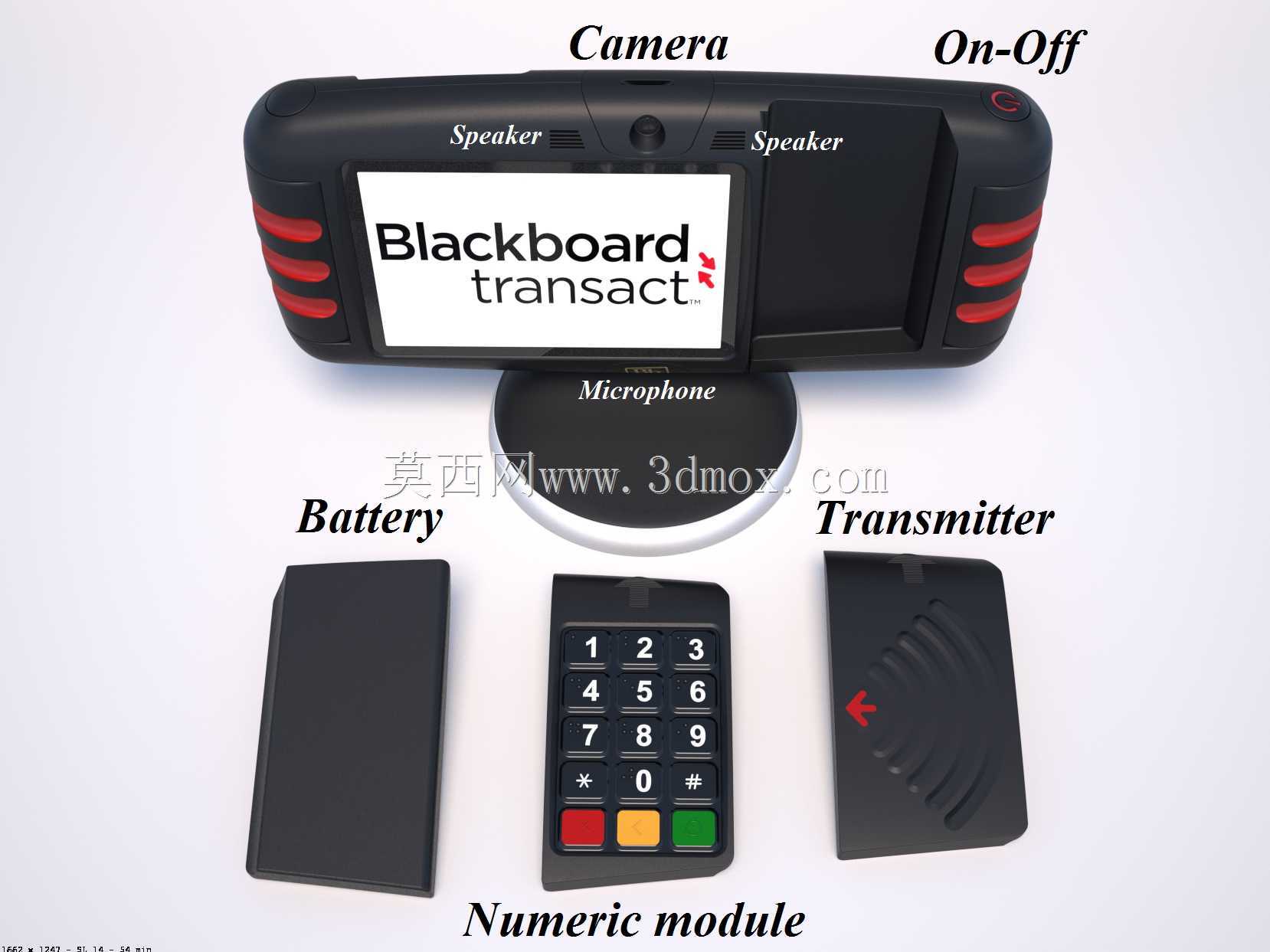

　　这款手持支付终端的结构设计，核心围绕线下非现金交易场景的高频使用需求展开，覆盖校园一卡通消费、零售门店收银、便民服务点缴费等多类日常使用场景，设备整体采用分体模块化布局，将主机、独立按键模组、电池组件、非接读卡模块拆分设计，既兼顾了日常手持操作的握持舒适度，也方便后续部件的维护更换。从实际使用逻辑出发，主机正面集成显示区域，屏幕周边做了微凸起的防撞边框，避免设备放置时屏幕直接接触台面造成刮花，屏幕上方居中位置预留摄像头安装位，可支持扫码支付、凭证拍摄等功能，摄像头两侧对称布置出声孔，对应内置扬声器，保证交易提示音、操作播报音可以清晰传递到操作人员与用户侧，不会因为单扬声器朝向问题出现声音遮挡。主机顶部侧边设置电源按键，

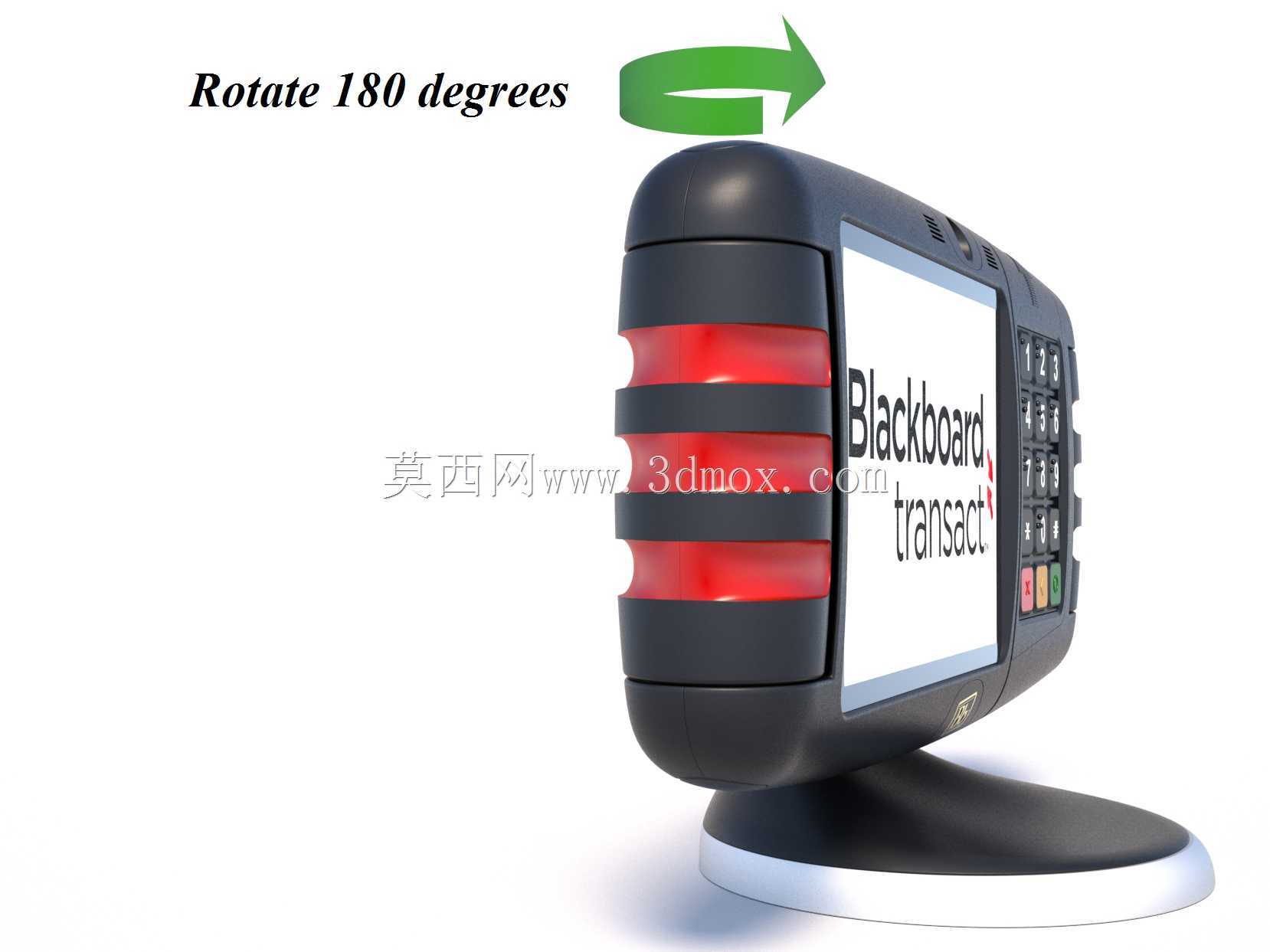

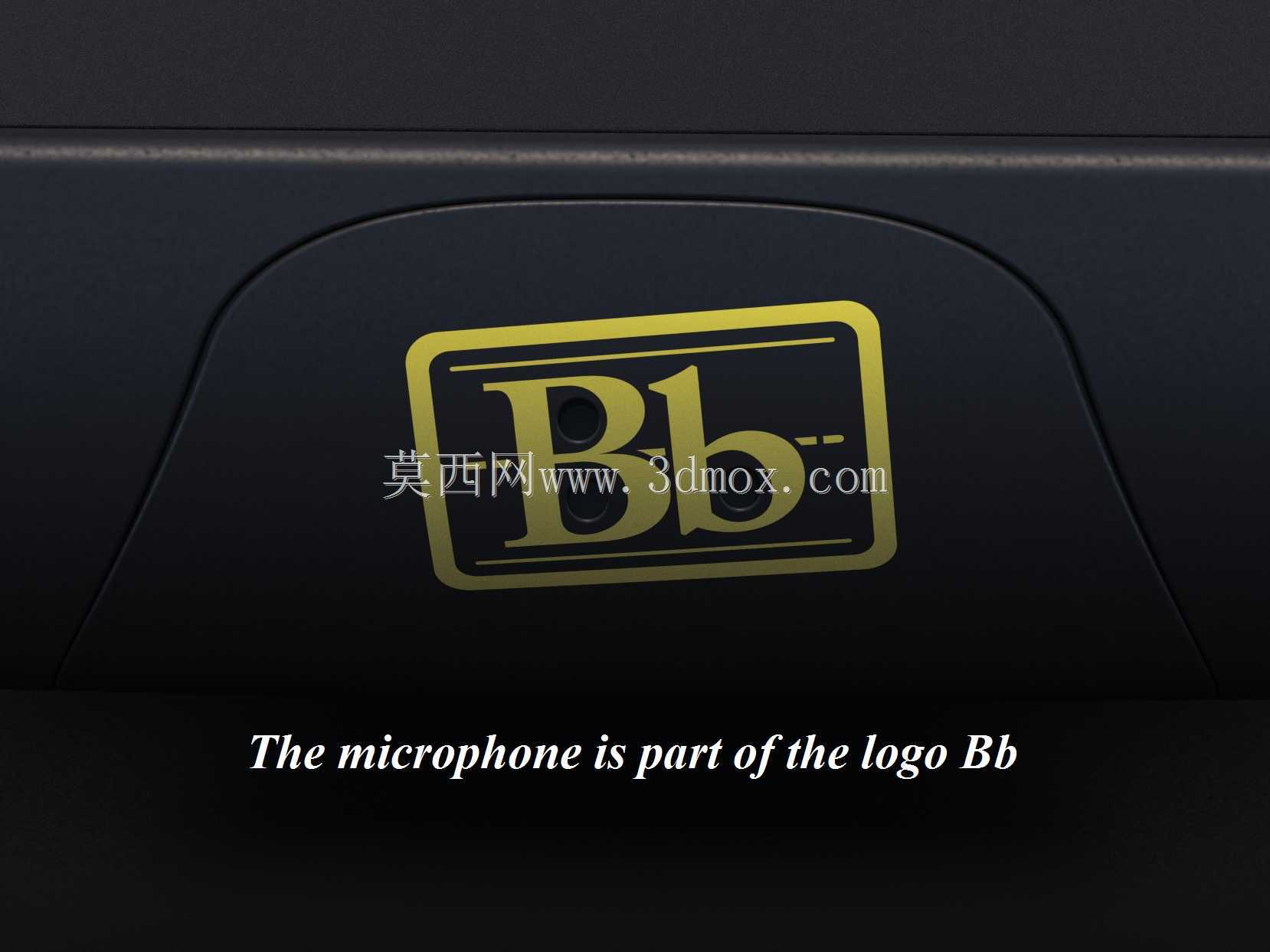

　　按键做了内凹处理，避免设备放在包内或者口袋时误触开机，造成不必要的电量损耗。主机底部集成麦克风拾音孔，对应语音交互、通话类功能的拾音需求，拾音孔位置做了防尘网的安装槽位，可阻挡日常使用中的灰尘、碎屑进入机身内部。主机两侧设计了多道内凹的防滑胶条安装位，胶条采用软硬共挤的结构，硬胶部分卡入机身壳体的卡槽内固定，软胶部分突出机身表面1.2mm，既可以增加握持时的摩擦力，避免手上沾有汗液、水渍时设备滑落，也能在设备意外跌落时起到缓冲吸能的作用，降低壳体开裂、内部元器件损坏的概率。主机底部设置圆形充电底座对接位，底座内置磁吸定位结构，设备放置时可以自动对准充电触点，无需刻意调整对位角度，适配日常高频取放的使用节奏，充电触点采用镀金材质，

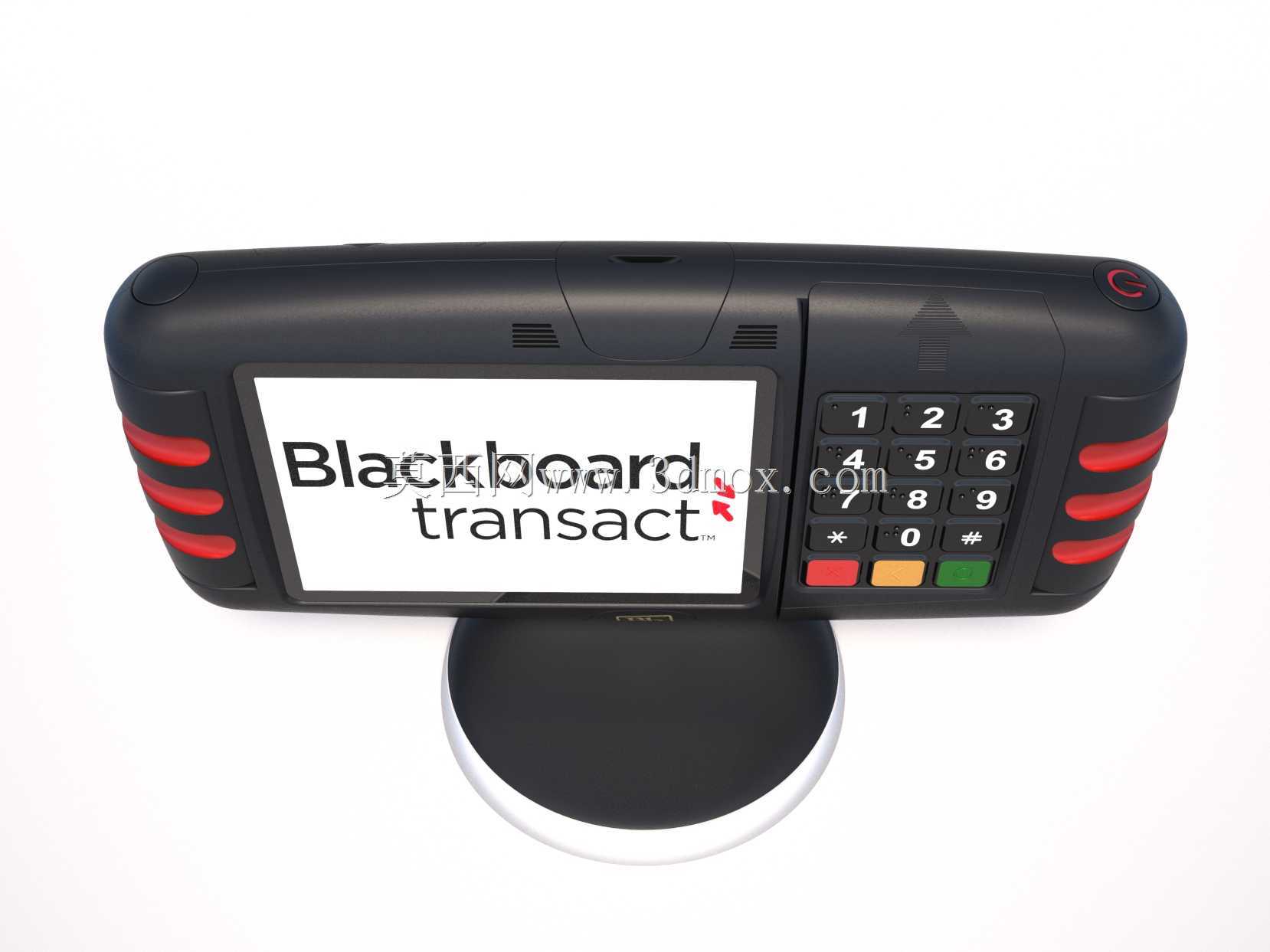

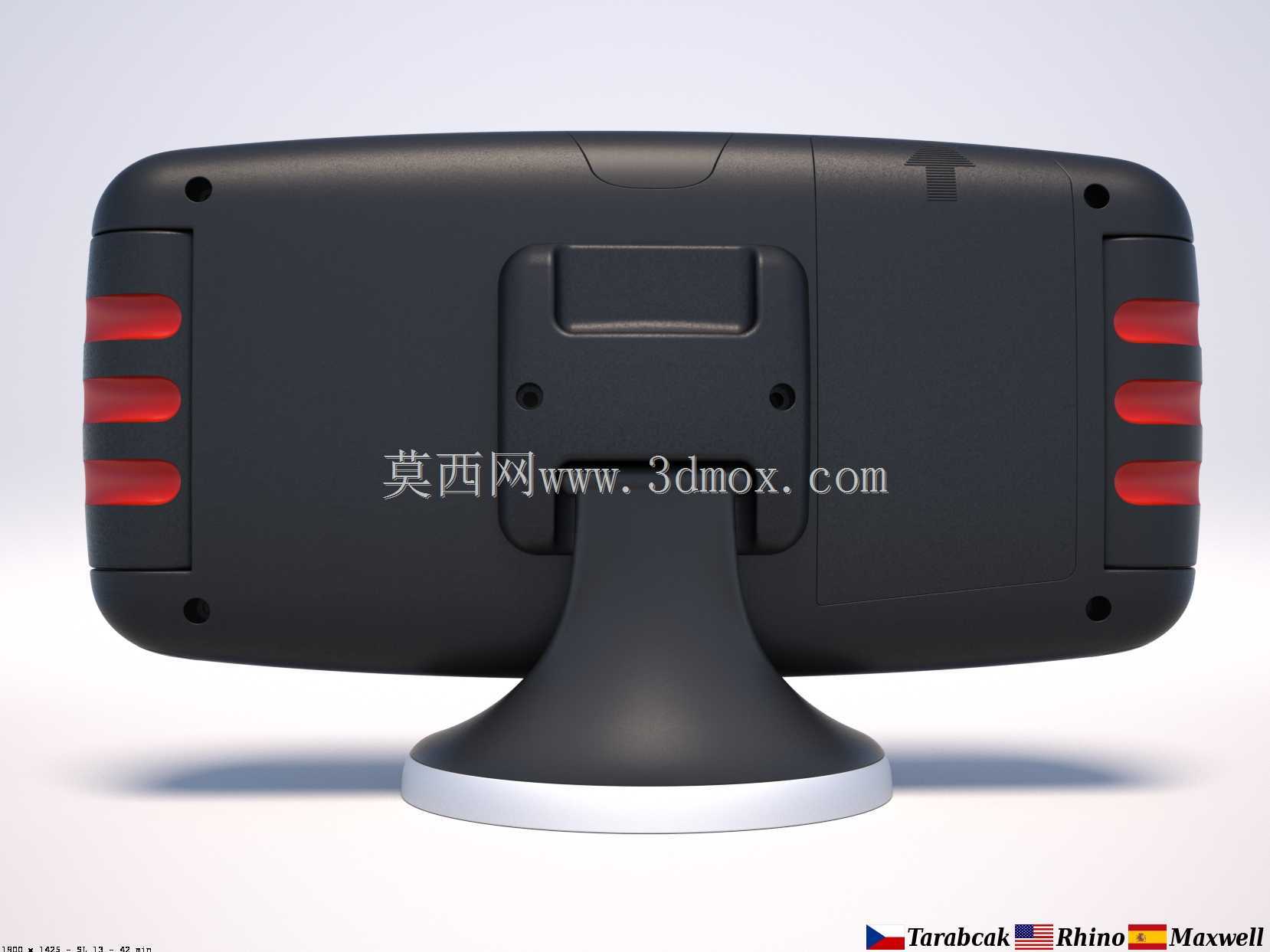

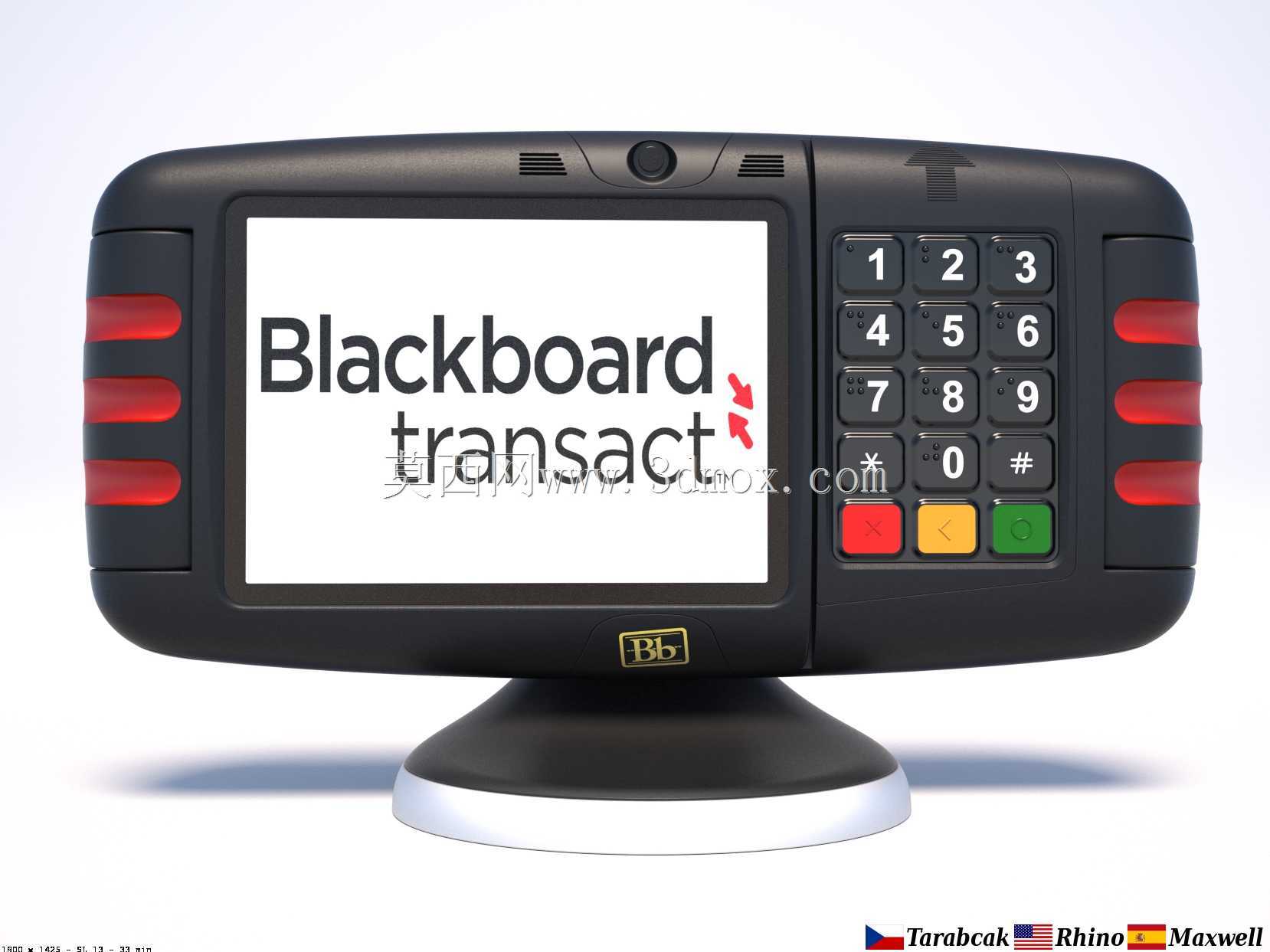

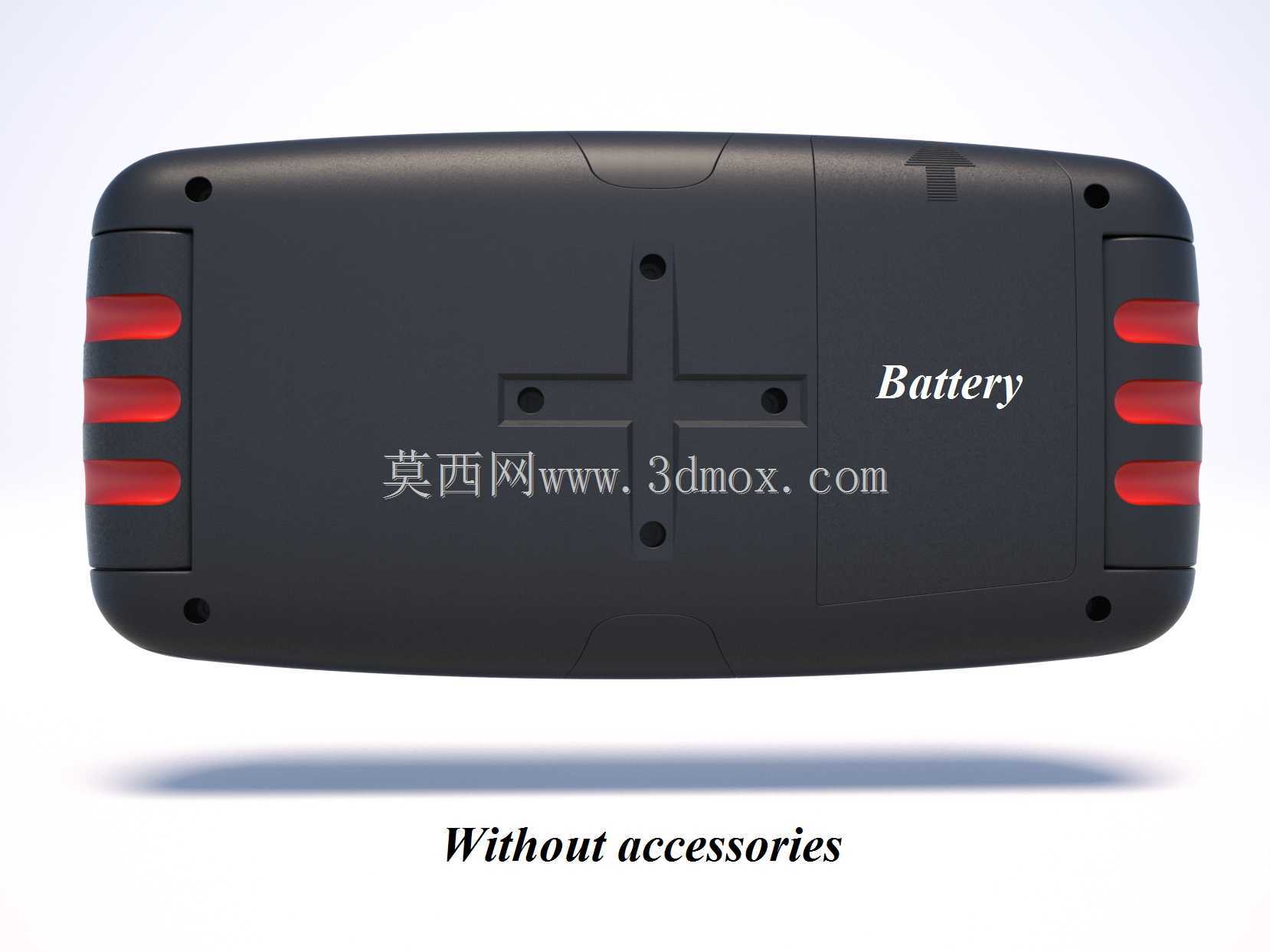

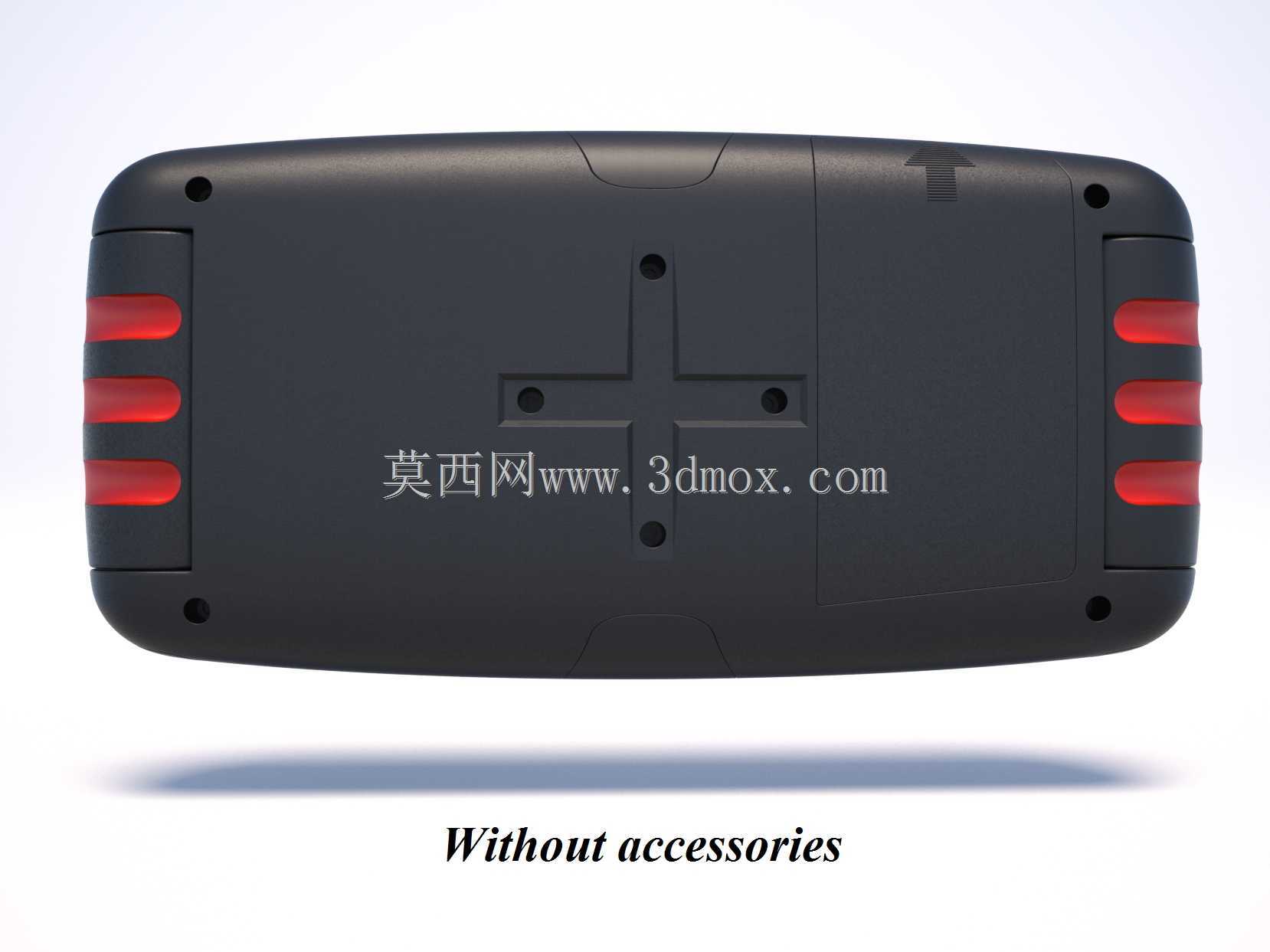

　　降低长期插拔、暴露在空气中产生的氧化层接触不良问题。独立按键模组采用标准电话按键布局，数字键按三行四列排布，下方设置三个功能按键，分别对应取消、确认、功能切换操作，按键采用硅胶键帽搭配锅仔片的结构，按键行程控制在0.8mm，按压力度设置在1.8N，既保证按键反馈清晰，也能承受日均数千次的频繁按压，按键表面做了磨砂晒纹处理，避免长期使用后键帽表面打油打滑。电池组件采用独立可拆卸结构，电池仓设置在主机背部，仓盖采用滑扣式固定，无需额外工具即可打开更换电池，单块电池的容量可以满足设备连续8小时以上的交易操作需求，适配全天营业的使用场景，电池与仓体之间设置0.3mm的缓冲泡棉垫，吸收设备移动、跌落时的冲击，避免电池电芯受挤压出现安全隐患。

　　非接读卡模块采用独立平板式结构，表面设置非接感应标识，模块内部预留射频天线的安装空间，天线区域做了无金属遮挡设计，避免金属壳体对射频信号产生屏蔽，保证卡片、手机NFC靠近时可以快速识别，识别响应时间控制在0.3s以内，减少用户等待时间。整体设备的外形尺寸控制在手掌可握持的范围内，主机宽度78mm，长度156mm，厚度28mm，裸机重量控制在230g以内，长时间单手握持操作不会产生明显的酸胀感，所有外部接口都做了圆角过渡处理，没有尖锐的棱角，避免操作时划伤手部。结构设计上所有壳体的拼接缝隙控制在0.15mm以内，配合内部的防水胶圈，可以达到日常防泼溅的等级，应对桌面洒水、雨天短时间室外使用的场景，不会因为少量液体进入造成电路短路。内部元器件的排布上，将射频模块、主板、电池、扬声器做了分区隔离，避免射频信号与音频电路、电源电路之间产生电磁干扰，影响读卡成功率与音频播放质量，所有内部元器件的固定都采用螺丝加定位柱的方式，定位柱与元器件安装孔之间预留0.1mm的装配间隙，方便生产组装时的对位，同时抵消壳体注塑成型产生的微小尺寸变形。
