仿生多关节柔性手持通讯终端结构设计

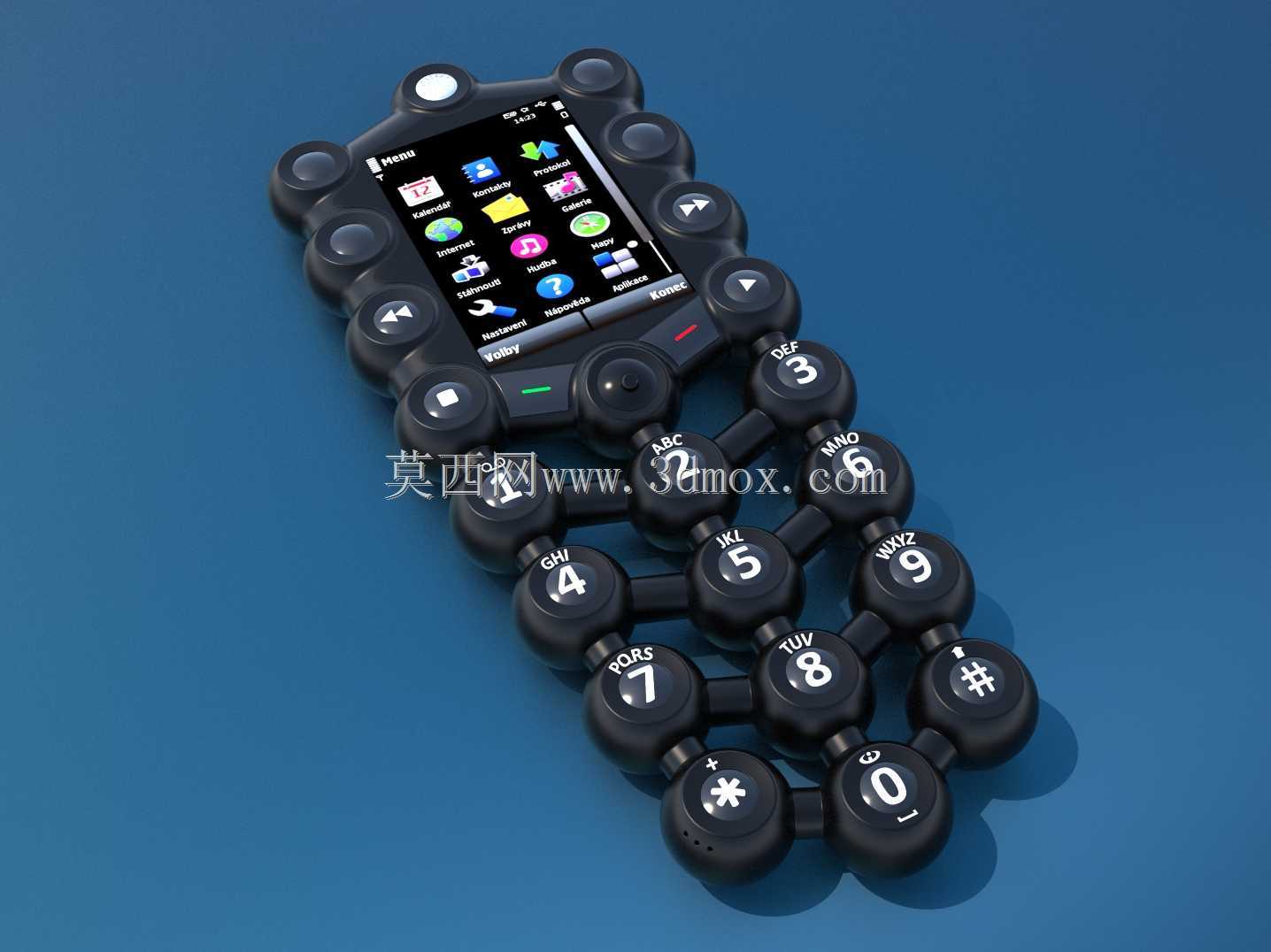

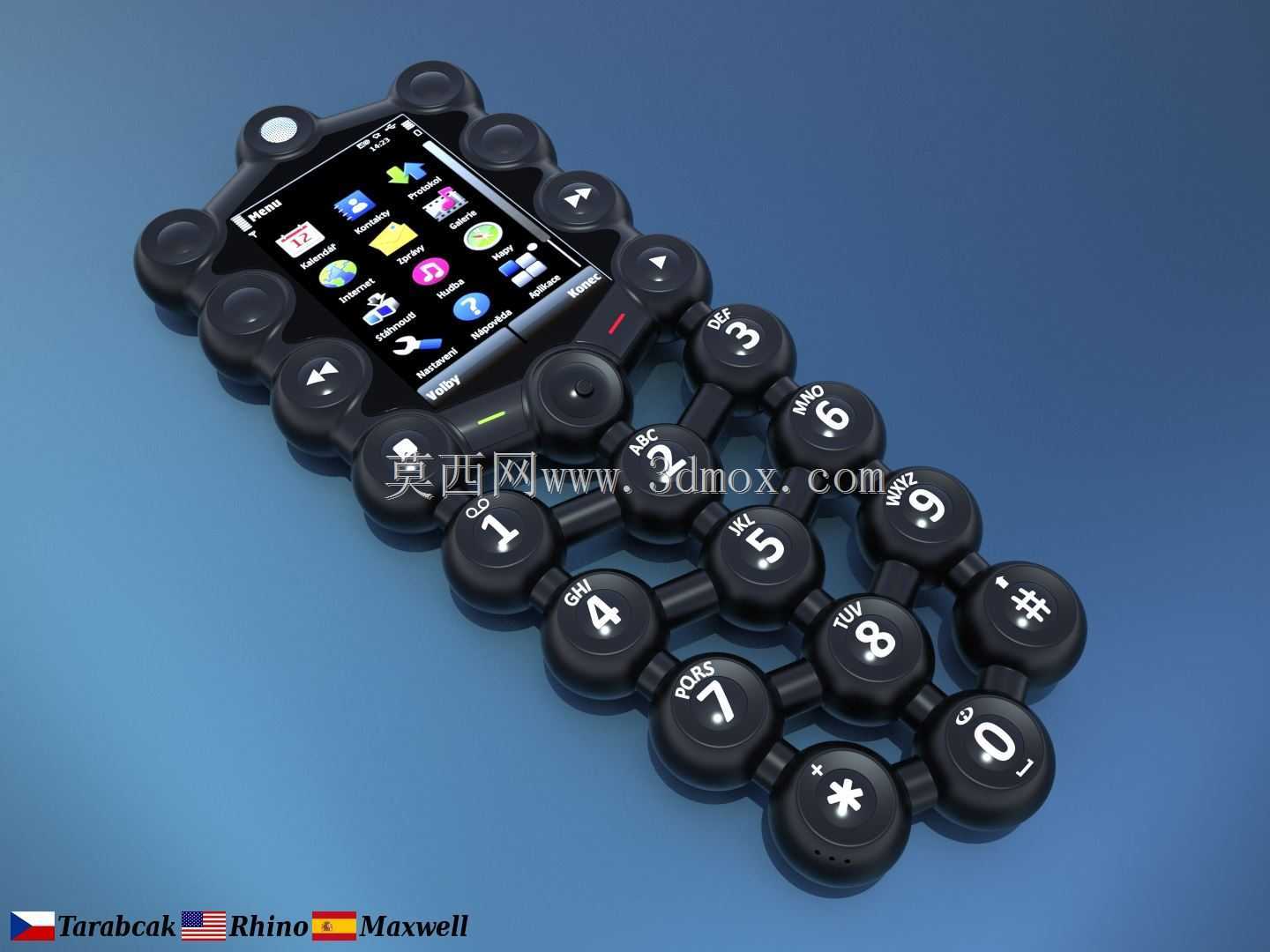

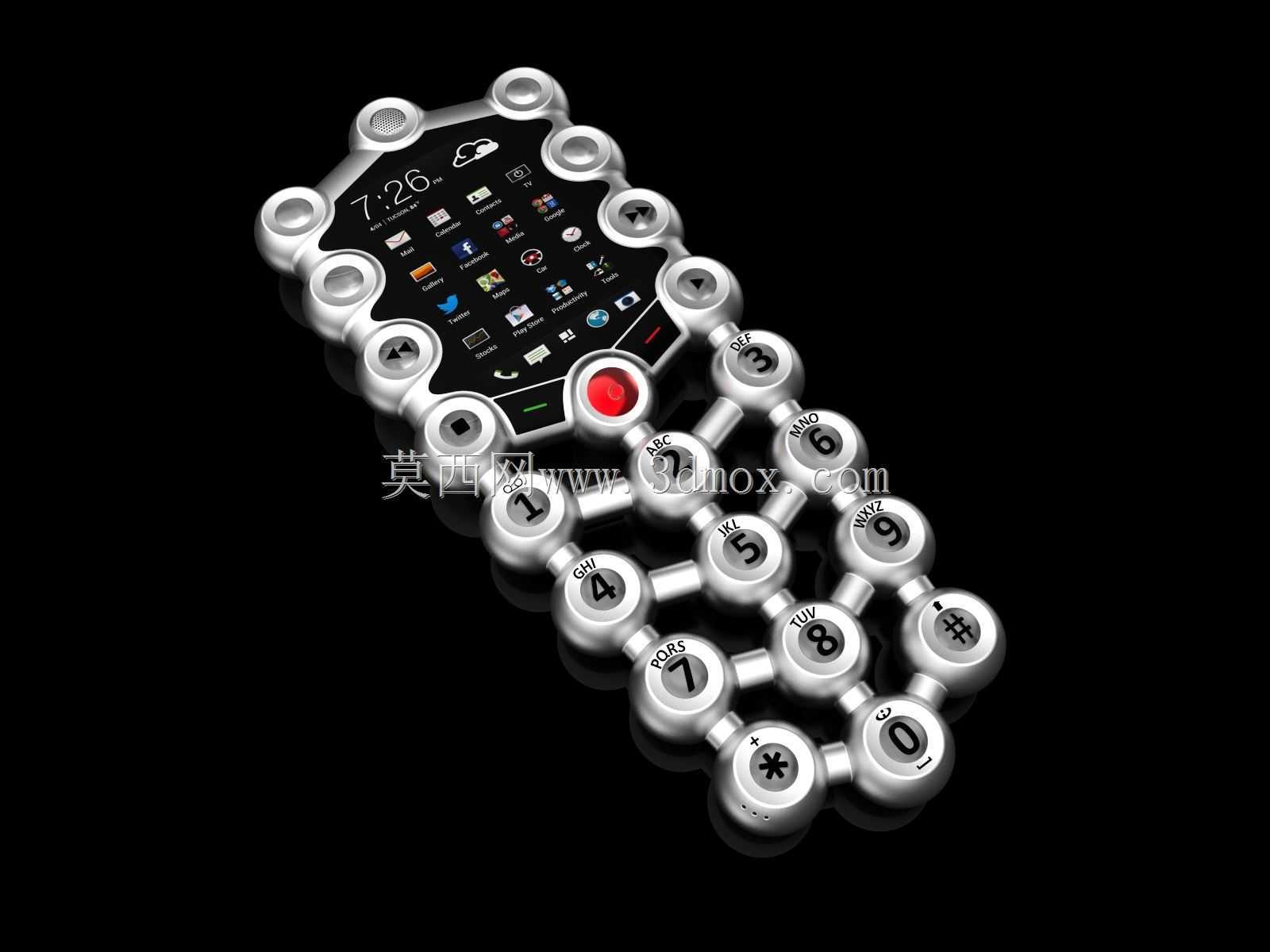

　　这款柔性结构手持通讯终端的设计，最初是面向特殊作业场景下的便携通讯需求展开的，区别于常规直板、折叠屏手机的固定形态，整体采用分段式球铰连接的骨架结构，让整机可以贴合手腕、曲面工装表面完成弯折固定，解决常规硬质手机在佩戴式使用、狭小空间握持时的贴合度问题。从结构排布来看，整机分为显示主控段与按键输入段两个核心部分，显示段集成了触控显示屏、功能导航按键与通话拾音模块，外围的圆形凸起结构一方面作为结构加强筋抵御侧向冲击，另一方面内置了状态提示灯组，可在低光照环境下提示设备通讯状态、电量余量。按键段采用独立球形按键单元，每个按键通过十字交叉的柔性连接筋与相邻单元串联，连接筋内部预留了FPC走线的穿装空间，

　　既可以保证任意相邻按键单元之间实现30度以内的多角度弯折，又能避免内部走线在反复弯折过程中出现疲劳断裂。每个球形按键的表面都做了内凹的字符标识区，按键触发行程设置为1.2mm，触发压力控制在60g上下，即便是佩戴薄款劳保手套操作也能获得清晰的触感反馈，不会出现常规平面按键在戴手套操作时的误触问题。从安装边界与尺寸控制来看，整机完全展平状态下总长度控制在180mm以内，显示段宽度为58mm，厚度12mm，完全弯折成腕带形态时的弯曲内径最小可达到65mm，适配绝大多数成年人的手腕围度，弯折状态下不会对显示屏幕产生弯折应力，因为显示段本身为刚性结构，所有弯折形变全部由按键段的多关节结构承担，避免了柔性屏幕反复弯折的寿命损耗问题。

　　在实际应用场景中，这类结构的通讯终端既可以作为常规手持手机使用，也可以在攀爬作业、设备巡检等需要解放双手的场景下，弯折固定在小臂、工装绑带上，无需额外配备手机固定支架，设备本身的多关节结构就可以完成形态自适应。结构设计过程中，每个球形按键单元的连接位置都做了限位卡点，弯折到预设的最大角度后会产生阻尼感，既可以维持调整好的形态不会松脱，又不会因为过度弯折拉扯内部排线。显示段周边的功能按键采用环形排布，围绕屏幕上沿与左右两侧布置，分别对应返回、确认、音量调节、快捷通话等高频功能，单手握持时拇指可以覆盖所有功能按键的操作范围，不需要调整握持姿态就能完成全部操作。设备背部的每个球形单元表面都做了细微的防滑纹理，

　　当设备放置在倾斜的金属工作台表面时，防滑纹理可以提供足够的静摩擦力，避免设备因为作业台面的振动出现滑落。从结构可靠性角度考虑，连接筋采用耐弯折的TPU包覆高弹性钢片的复合结构，经过反复弯折测试，在弯折角度25度的工况下，弯折寿命可以达到万次以上，满足日常使用的形变需求。设备的主通话麦克风布置在显示段下沿的位置，副降噪麦克风布置在显示段最顶端的圆形凸起结构内，双麦克风阵列可以抵消作业环境中的背景风噪与设备运转噪音，提升嘈杂车间环境下的通话清晰度。按键段最末端的单元内置了振动马达，当设备弯折佩戴在手腕上时，振动提醒可以直接通过贴合的皮肤传递触感，不会因为放在工装口袋里错过重要通讯信息。整体结构没有采用一体化的外壳设计，每个按键单元都是独立的密封结构，单元之间的连接筋位置做了密封胶条填充，整体可以达到生活级防水防尘标准，能够适应车间多粉尘、少量液体飞溅的使用环境，不会因为日常作业中的粉尘侵入导致按键卡滞、内部电路短路的问题。
