模块化球形桌面电源接线装置结构设计

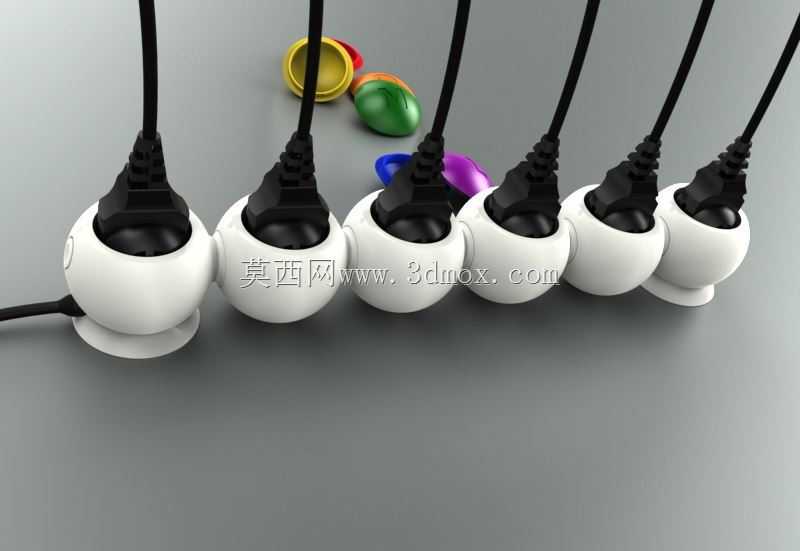

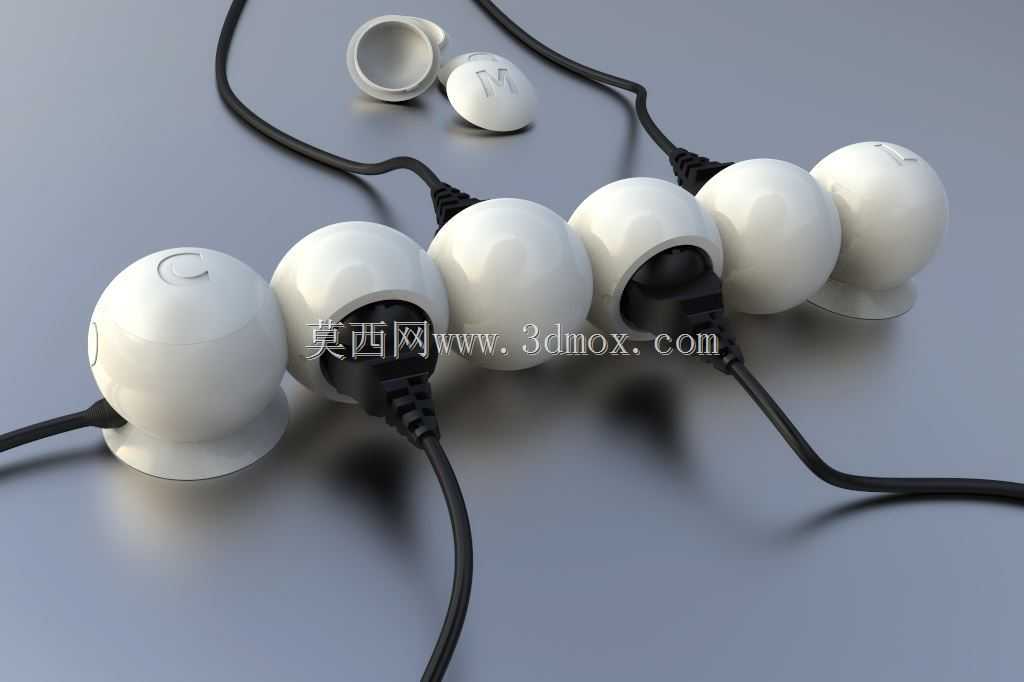

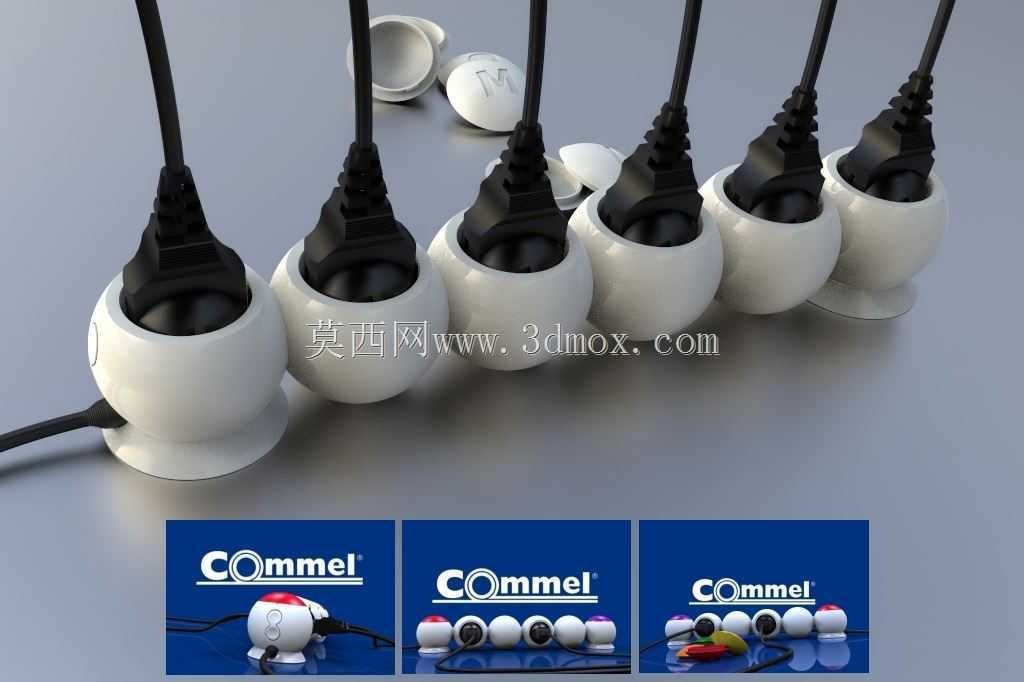

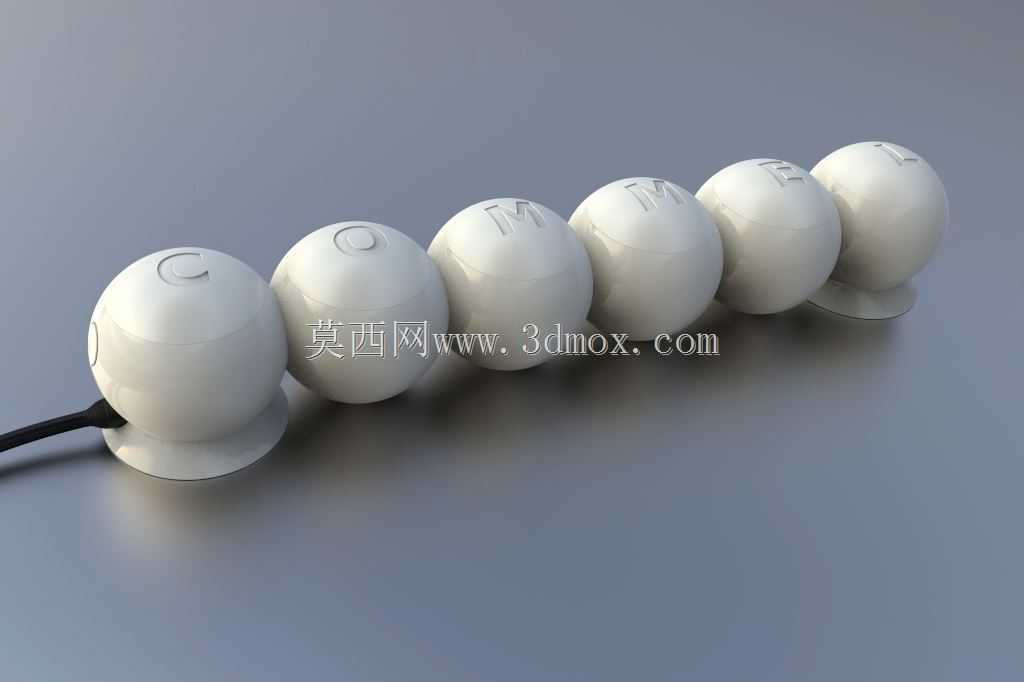

　　这款球形模块化桌面供电转接装置，主要面向办公桌面、创意工作室操作台、展会临时展陈供电等场景使用，区别于传统长条形插排的规整布局，采用独立球形单元拼接的结构形式，可根据实际用电点位需求灵活调整单元数量与排布走向，适配不同桌面的走线布局需求。从实际使用场景来看，传统长条形插排在桌面使用时，经常出现大体积适配器互相遮挡插孔、走线方向固定无法适配桌面边角布局、外露线材杂乱影响桌面整洁度的问题，这款装置的每个球形单元都可独立转动调整出线方向，相邻单元之间通过内置的导电连接结构实现电力导通，不需要额外的外接连接线，单元之间的连接结构带有定位阻尼，调整到合适角度后可保持固定姿态，不会因为线材拖拽出现移位。从功能特性上看，

　　每个球形单元对应一个供电插孔位，插孔模块内嵌在球形壳体内部，壳体采用阻燃PC材质注塑成型，表面做哑光磨砂处理，避免日常使用中残留指纹与划痕，插孔内部设置安全保护门，单孔插入时需要达到一定力度才能触发导通，可避免异物误插入带来的用电安全隐患。装置的首尾单元设置总进线接口，可根据摆放位置选择左侧或者右侧接入电源线，不需要额外调整装置整体方向，底部单元设置防滑硅胶底座，放置在光滑桌面时不会出现滑动，底座内部预留配重块空间，可根据使用需求添加配重提升放置稳定性。设计过程中，首先对桌面用电设备的插头尺寸做了全尺寸统计，确定球形单元的最小直径为65mm，保证相邻单元同时插入大体积电源适配器时不会出现互相干涉的情况，

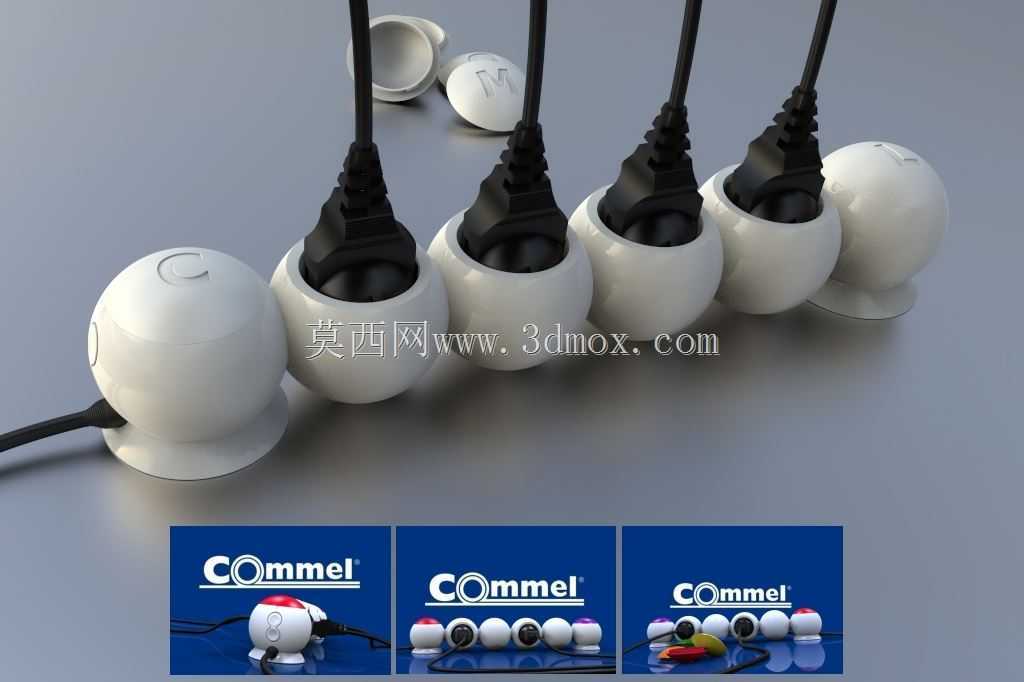

　　单元之间的连接转轴采用同心导电环结构，转动过程中始终保持导电接触良好，不会因为频繁转动出现接触不良、打火等问题，导电环的接触电阻控制在5毫欧以内，满负载10A电流通过时温升不超过40K，符合家用及类似用途插座的安全标准要求。安装边界方面，装置整体可根据拼接单元数量调整总长度，单单元长度为60mm，最小拼接2个单元时总长度为120mm，最大可拼接8个单元，总长度为480mm，可适配不同长度的桌面边缘摆放空间，装置整体高度为72mm，不会遮挡桌面显示器底部的视线，也不会影响键盘、鼠标等外设的正常摆放空间。走线设计上，每个单元的插孔出线方向可在水平方向360度范围内调整，垂直方向可实现上下45度的角度调整，

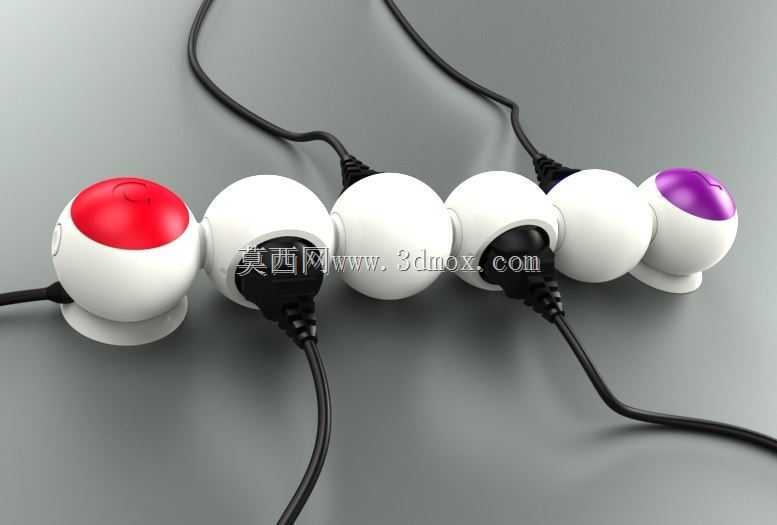

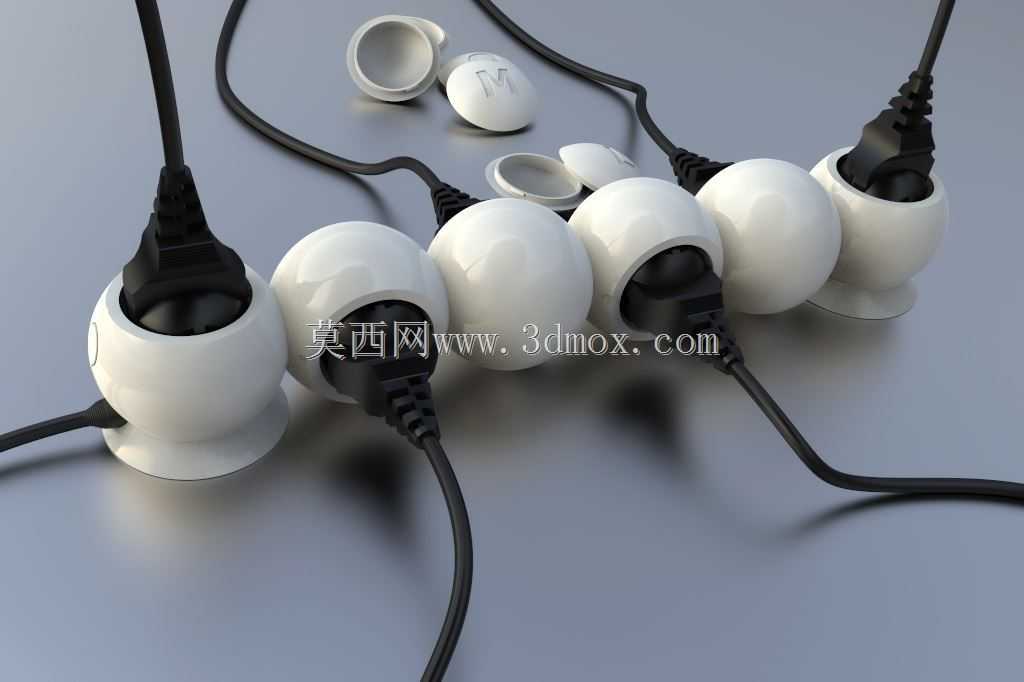

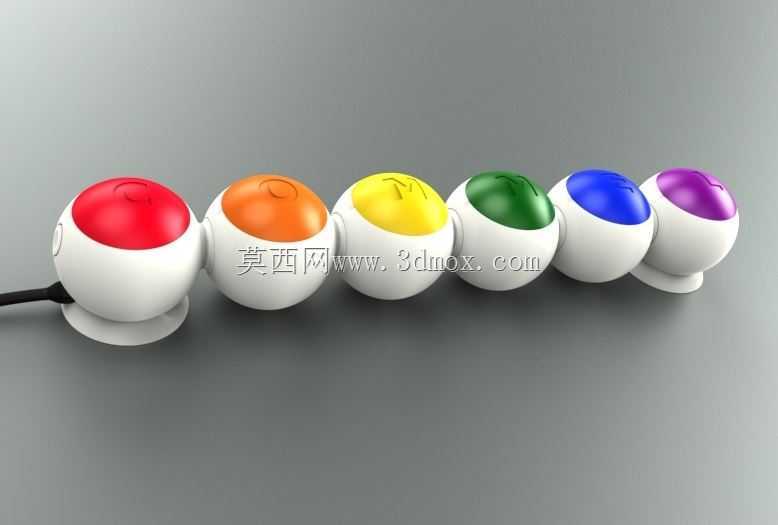

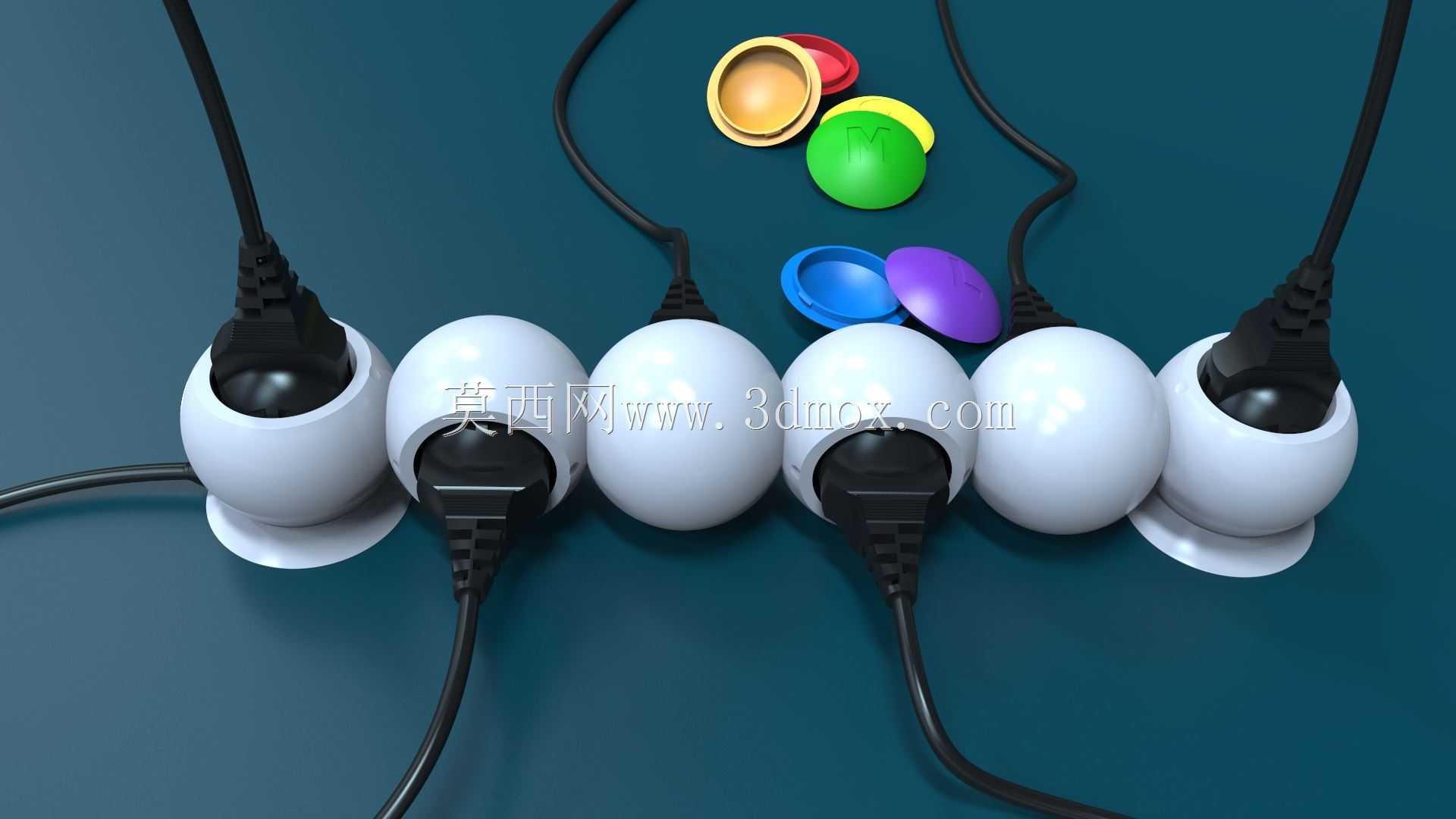

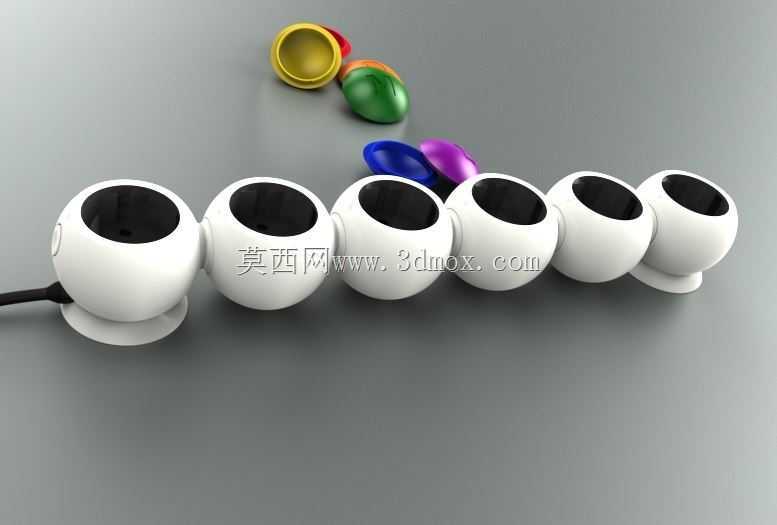

　　外接设备的电源线可顺着调整后的方向直接延伸到设备端，不需要多余的线材弯折，减少线材因为长期弯折出现的线芯断裂问题。壳体的分模线设置在球体水平中线位置，上下壳体通过卡扣加超声波焊接的方式固定，装配完成后外观无外露螺丝，整体一致性更好，壳体表面预留彩色装饰盖的安装位，可根据不同的使用场景更换不同颜色的装饰盖，适配不同风格的桌面装修环境。装置的进线端设置过载保护模块，当总负载电流超过10A时会自动切断电源，排除故障后按下复位键即可恢复正常使用，不需要更换保险丝，日常维护更加便捷。在结构强度验证阶段，对单元之间的连接结构做了1000次转动循环测试，测试后导电环接触电阻变化率不超过10%，结构无松动、开裂问题，壳体阻燃等级达到V-0级，遇到明火时可在3秒内自熄，不会出现持续燃烧的情况。针对桌面使用时容易遇到的液体泼溅问题，壳体拼接位置设置防水胶圈，可应对日常少量的液体泼溅，避免液体直接进入内部导电结构引发短路问题，不过该装置并非防水等级产品，不可在潮湿环境或者淋水状态下使用。实际选型搭配时，可根据桌面常用设备的数量选择对应数量的单元模块，常规办公场景下选择4-5个单元即可满足电脑主机、显示器、音箱、手机充电器等设备的供电需求，展会展陈场景下可根据展品数量灵活增加单元数量，沿着展柜边缘排布，不需要额外布置长线插排，整体更加整洁美观。
